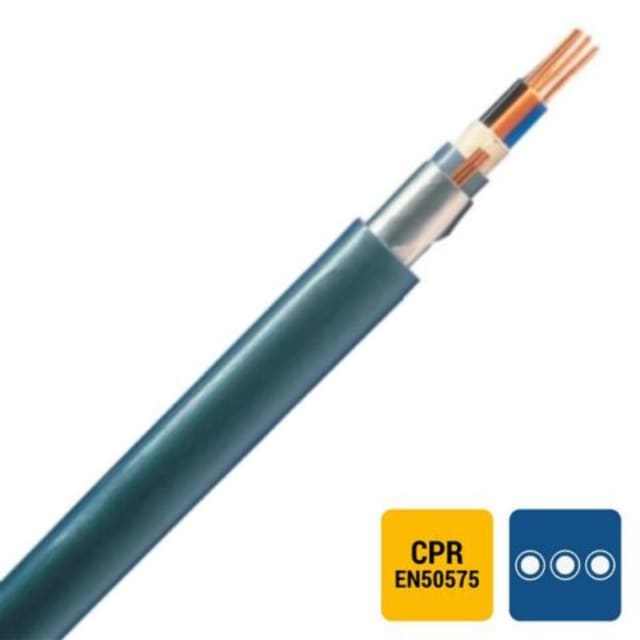

Câble installation armé XFVB 5×2,5mm² gris 1kV Cca

Marque : INSTALLATIEKABEL Série : XFVB SKU : 5428299 Réf. fabricant : XFVB5X2,5-CCA B 1000

Câble d’installation armé XFVB 5G2,5 mm² en cuivre, gaine PVC grise, 1 kV, classe feu Cca s3 d2 a3. Adapté aux installations fixes intérieures et extérieures.

10.43€ HTVA

Par m

1190 en stock

1190 en stock

Référence Produit Conducteurs Section Longueur Disponibilité Prix HTVA
5428299 Réf. 5428299 Câble installation armé XFVB 5x2,5mm² gris 1kV Cca Modèle sélectionné
Conducteurs
5
Section
2,5 mm²
Longueur
1 m
5 2,5 mm² 1 m En stock 10.43€ HTVA par m En stock
5428286 Réf. 5428286 Câble d'installation armé XFVB 2x1,5 mm² gris 1 kV
Conducteurs
2
Section
1,5 mm²
Longueur
1 m
2 1,5 mm² 1 m En stock 3.58€ HTVA par m En stock
5428288 Réf. 5428288 Câble d'installation armé XFVB 2x2,5 mm² gris 1 kV
Conducteurs
2
Section
2,5 mm²
Longueur
1 m
2 2,5 mm² 1 m En stock 4.71€ HTVA par m En stock
5428290 Réf. 5428290 Câble d'installation armé XFVB 3X1,5 mm² gris 1 kV
Conducteurs
3
Section
1,5 mm²
Longueur
1 m
3 1,5 mm² 1 m En stock 4.16€ HTVA par m En stock
5428292 Réf. 5428292 Câble d'installation armé XFVB 3x2,5 mm² gris 1 kV
Conducteurs
3
Section
2,5 mm²
Longueur
1 m
3 2,5 mm² 1 m En stock 5.85€ HTVA par 1 m En stock
5428294 Réf. 5428294 Câble d'installation armé XFVB 4X1,5 mm² gris 1 kV
Conducteurs
4
Section
1,5 mm²
Longueur
1 m
4 1,5 mm² 1 m En stock 4.78€ HTVA par 1 m En stock
5428296 Réf. 5428296 Câble d'installation armé XFVB 4x2,5 mm² gris 1 kV
Conducteurs
4
Section
2,5 mm²
Longueur
1 m
4 2,5 mm² 1 m En stock 6.89€ HTVA par 1 m En stock
5428298 Réf. 5428298 Câble d'installation armé XFVB 5x1,5 mm² gris 1kV
Conducteurs
5
Section
1,5 mm²
Longueur
1 m
5 1,5 mm² 1 m En stock 7.11€ HTVA par 1 m En stock
5428301 Réf. 5428301 Câble d'installation armé XFVB 7x2,5 mm² 1 kV gris
Conducteurs
7
Section
2,5 mm²
Longueur
1 m
7 2,5 mm² 1 m En stock 12.48€ HTVA par 1 m En stock
5428302 Réf. 5428302 Câble d'installation armé XFVB 4x10 mm² gris 1 kV
Conducteurs
4
Section
10 mm²
Longueur
1 m
4 10 mm² 1 m En stock 23.06€ HTVA par 1 m En stock
5428303 Réf. 5428303 Câble d'installation armé XFVB 4x16 mm² gris 1 kV
Conducteurs
4
Section
16 mm²
Longueur
1 m
4 16 mm² 1 m En stock 36.13€ HTVA par 1 m En stock
5428304 Réf. 5428304 Câble d'installation armé XFVB 4x25 mm² gris 1 kV
Conducteurs
4
Section
25 mm²
Longueur
1 m
4 25 mm² 1 m En stock 53.46€ HTVA par 1 m En stock
5428305 Réf. 5428305 Câble électrique armé XFVB 2x4 mm² gris 1 kV Cca
Conducteurs
2
Section
4 mm²
Longueur
1 m
2 4 mm² 1 m En stock 6.93€ HTVA par 1 m En stock
5428306 Réf. 5428306 Câble d'installation armé XFVB 2x6 mm² 1kV gris Cca
Conducteurs
2
Section
6 mm²
Longueur
1 m
2 6 mm² 1 m En stock 9.23€ HTVA par 1 m En stock
5428307 Réf. 5428307 Câble d'installation armé XFVB 2x10mm² gris 1kV
Conducteurs
2
Section
10 mm²
Longueur
1 m
2 10 mm² 1 m En stock 14.07€ HTVA par m En stock
5428308 Réf. 5428308 Câble d'installation armé XFVB 3x4 mm² gris 1 kV
Conducteurs
3
Section
4 mm²
Longueur
1 m
3 4 mm² 1 m En stock 8.18€ HTVA par m En stock
5428309 Réf. 5428309 Câble d'installation armé XFVB 3x6 mm² gris 1 kV
Conducteurs
3
Section
6 mm²
Longueur
1 m
3 6 mm² 1 m En stock 11.57€ HTVA par 1 m En stock
5428310 Réf. 5428310 Câble d'installation armé XFVB 3x10 mm² gris 1 kV
Conducteurs
3
Section
10 mm²
Longueur
1 m
3 10 mm² 1 m En stock 18.64€ HTVA par 1 m En stock
5428311 Réf. 5428311 Câble d'installation armé XFVB 3x16 mm² gris 1 kV
Conducteurs
3
Section
16 mm²
Longueur
1 m
3 16 mm² 1 m En stock 29.34€ HTVA par 1 m En stock
5428312 Réf. 5428312 Câble d'installation armé XFVB 3x25 mm² gris 1 kV
Conducteurs
3
Section
25 mm²
Longueur
1 m
3 25 mm² 1 m En stock 41.55€ HTVA par 1 m En stock
5428313 Réf. 5428313 Câble d'installation armé XFVB 4x4 mm² gris 1 kV Cca
Conducteurs
4
Section
4 mm²
Longueur
1 m
4 4 mm² 1 m En stock 10.21€ HTVA par 1 m En stock
5428314 Réf. 5428314 Câble d'installation armé XFVB 1kV gris 4x6 mm²
Conducteurs
4
Section
6 mm²
Longueur
1 m
4 6 mm² 1 m En stock 14.17€ HTVA par m En stock
5428315 Réf. 5428315 Câble d'installation armé XFVB 2x2,5 mm² gris 1 kV
Conducteurs
2
Section
2,5 mm²
Longueur
500 m
2 2,5 mm² 500 m En stock 2,370.36€ HTVA par 500 m En stock

Câble armé 5 conducteurs pour installation fixe en 0,6/1 kV

Le câble installation armé XFVB 5×2,5mm² gris 1kV Cca est conçu pour les raccordements électriques fixes nécessitant une protection mécanique renforcée. Sa configuration en 5 conducteurs de 2,5 mm² convient aux circuits d’alimentation et de distribution où l’on recherche un câble robuste, bien identifié et adapté à une pose structurée. Sa tension nominale Uo/U de 0,6/1 kV permet son intégration dans de nombreuses installations basse tension.

Construction armée pour une meilleure tenue en pose

Ce câble XFVB associe des âmes massives en cuivre nu à une structure armée et à une gaine extérieure en PVC gris. Cette conception est particulièrement appréciée lorsque le câble doit résister aux sollicitations mécaniques liées au passage, au maintien ou à l’environnement de pose. L’armure apporte une protection complémentaire utile dans les cheminements techniques, tout en conservant un format cohérent avec un diamètre extérieur d’environ 14,5 mm.

Section 2,5 mm² et 5 conducteurs pour circuits multipolaires

Avec ses 5 conducteurs de section nominale 2,5 mm², ce câble d’installation armé répond aux besoins de câblage multipolaire en alimentation, commande ou liaisons entre équipements. L’identification des conducteurs par couleur facilite le repérage au moment du raccordement et contribue à une mise en œuvre plus lisible sur chantier. L’absence de conducteur de protection intégré doit être prise en compte selon l’architecture du circuit prévu.

Âme cuivre massive pour les installations fixes

Les conducteurs sont réalisés en cuivre nu, de forme ronde, avec une construction de classe 1 massive. Ce type d’âme est adapté aux installations fixes où la stabilité du cheminement prime sur la souplesse. Dans ce contexte, le câble convient bien aux poses nettes et durables dans les parcours définis, avec un comportement cohérent pour les raccordements en tableau, coffret ou alimentation d’équipements.

Comportement au feu classé Cca selon EN 13501-6

Ce câble armé XFVB bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette désignation indique un câble conforme à une classification CPR pour les installations où le comportement au feu fait partie des critères de sélection. Pour l’installateur comme pour le prescripteur, cette information permet de choisir plus précisément le bon câble d’installation en fonction des exigences techniques du chantier et du niveau de performance attendu.

Conditions de pose et contraintes à respecter

Le câble accepte une température maximale admissible du conducteur de 90 °C et une plage de service statique de -15 à 60 °C. Son rayon de courbure minimal est de 12 fois le diamètre extérieur, un point important à respecter lors du tirage et de la mise en forme afin d’éviter toute contrainte excessive. Son poids d’environ 385 kg/km donne également une indication utile pour anticiper la manutention, le déroulage et le supportage sur les installations de plus grande longueur.

Un câble gris pensé pour les cheminements techniques exigeants

Grâce à sa gaine extérieure grise en PVC, à sa structure armée et à son format 5×2,5 mm², ce câble électrique s’intègre naturellement dans les installations fixes où la lisibilité, la protection mécanique et la tenue d’ensemble sont recherchées. Il constitue un choix pertinent pour les professionnels qui ont besoin d’un câble d’installation armé 1 kV combinant section polyvalente, repérage clair des conducteurs et caractéristiques adaptées aux environnements techniques de pose.

Documentation PDF

Aucune documentation disponible.

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Classe de construction de l'âmeClasse 1 = massive
Forme de l'âmerond
Nombre de conducteurs5
Section nominale du conducteur2.5 mm²
Avec conducteur de protectionnon
Identification du conducteurcouleur
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieuregris
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale Uo0.6 kV
Tension nominale U1 kV
Poids385 kg/km
Diamètre extérieur approx.14.5 mm
Rayon de courbure min. (x * diamètre)12
Longueur rouleau/bobine1 m
Température max. admissible du conducteur90 °C
Température de service min./max., statique-15...60 °C
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même série que le produit consulté

Le câble XFVB 5x2,5 mm² convient-il pour une installation fixe intérieure ?

Oui, c’est un câble d’installation armé prévu pour une pose fixe. Son usage est adapté aux circuits d’installation en intérieur ou en cheminement protégé, selon les règles de pose applicables sur le chantier.

Peut-on utiliser ce câble en extérieur ou en milieu humide ?

Ce type de câble est surtout destiné aux installations fixes. Pour une pose en extérieur ou en milieu humide, il faut vérifier les conditions exactes de pose, la protection mécanique et l’exposition aux UV ou à l’eau avant installation.

Faut-il prévoir une protection mécanique supplémentaire à la pose ?

Le câble est armé, mais cela ne dispense pas forcément d’une protection complémentaire selon l’emplacement, l’encastrement, le passage en apparent ou le risque d’écrasement. La protection dépend de la méthode de pose et de l’environnement.

Peut-on l’installer dans une gaine ou un tube ?

Oui, c’est possible si le diamètre intérieur, le rayon de courbure et le mode de tirage sont compatibles. Avec un diamètre extérieur d’environ 14,5 mm, il faut prévoir suffisamment d’espace pour la mise en place.

Quelle est la longueur minimale à prévoir pour un passage avec ce câble ?

Le rayon de courbure minimal est de 12 fois le diamètre du câble. En pratique, il faut donc éviter les coudes trop serrés et prévoir des passages larges pour faciliter le tirage et ne pas endommager la gaine.

Ce câble peut-il être utilisé pour un raccordement nécessitant un conducteur de protection séparé ?

Ce modèle est indiqué sans conducteur de protection. Si l’installation nécessite un conducteur de terre dédié dans le câble, il faut choisir une variante adaptée ou prévoir une autre solution conforme au schéma de câblage.
