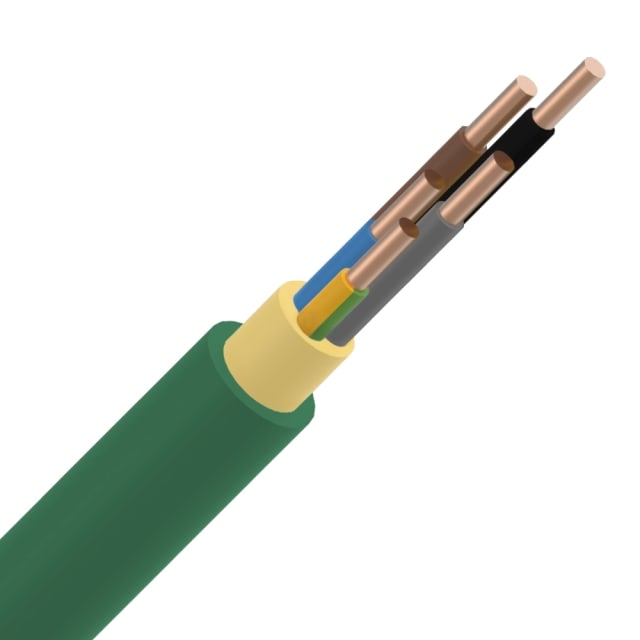

Câble d’installation XLPE LS0H 1kV 5G10 mm² pour alimentation et distribution

Ce câble d’installation XGB 5G10 mm² est conçu pour les circuits de puissance nécessitant cinq conducteurs avec conducteur de protection intégré. Sa configuration 5G10 le rend adaptée aux alimentations triphasées avec terre, aux liaisons entre tableaux, aux départs vers équipements techniques et aux installations fixes où une section de 10 mm² est requise. Sa tension nominale Uo/U de 0,6/1 kV permet son usage sur des réseaux basse tension d’installation avec un bon niveau d’adaptation aux besoins des chantiers tertiaires et résidentiels exigeants.

Isolation XLPE et gaine LS0H pour une pose orientée sécurité des personnes

L’isolation principale en XLPE, ou polyéthylène réticulé, autorise une température admissible du conducteur jusqu’à 90 °C, ce qui constitue un atout pour les installations fixes soumises à des contraintes thermiques maîtrisées. La gaine extérieure LS0H sans halogène limite les émissions corrosives en cas d’incendie et s’inscrit dans une logique de protection des équipements et d’amélioration des conditions d’évacuation. Ce câble vert associe donc tenue thermique de l’isolant et enveloppe à faible émission de fumées pour les environnements où ce type de câble est recherché.

Classe CPR Cca s1 d2 a1 pour les bâtiments soumis à des exigences de réaction au feu

Ce câble d’installation appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s1 d2 a1. En pratique, cela signifie une faible production de fumée, une acidité très limitée des effluents et un comportement déclaré selon les critères CPR applicables aux câbles de construction. C’est un choix pertinent lorsque le cahier des charges impose un câble CPR Cca sans halogène pour sécuriser le passage en bâtiment tout en conservant une lecture claire des performances attendues sur la fiche technique.

Conducteurs cuivre massifs classe 1 pour les installations fixes

Le câble intègre cinq conducteurs en cuivre nu, de forme ronde, à âme massive de classe 1. Cette construction est particulièrement adaptée aux installations fixes, aux cheminements préparés et aux raccordements réalisés dans des conditions de pose maîtrisées. L’identification des conducteurs par couleur, avec marquage conforme HD 308 S2, facilite le repérage lors du câblage et réduit les risques d’erreur au moment du raccordement. La présence du conducteur de protection permet une intégration directe dans les circuits nécessitant la terre.

Dimensions, rayon de courbure et manipulation sur chantier

Avec un diamètre extérieur approximatif de 17,5 mm et un poids de 690 kg/km, ce câble offre un bon compromis entre robustesse de construction et mise en œuvre sur installation fixe. Son rayon de courbure minimal est donné pour 12 fois le diamètre, point important à respecter lors de la pose afin de préserver l’intégrité de l’isolant et de la gaine. La température de pose de 0 à 60 °C aide à planifier l’installation dans de bonnes conditions, tandis que la plage de service statique de -15 à 60 °C convient à de nombreux environnements techniques intérieurs ou protégés.

Format 50 m pratique pour tableaux, colonnes et distributions secondaires

Livré en longueur de 50 mètres, ce câble 5G10 mm² se prête efficacement aux distributions secondaires, alimentations de coffrets, montées techniques et liaisons entre équipements. Ce conditionnement est intéressant pour limiter les chutes sur des longueurs intermédiaires tout en gardant une réserve suffisante pour plusieurs départs ou une liaison complète. Pour l’installateur, cela simplifie la préparation du chantier et le choix d’un câble homogène sur l’ensemble de l’intervention.

Points d’usage à retenir avant sélection

Ce câble est prévu comme câble d’installation fixe et retardateur de flamme selon IEC 60332-1-2. Il est sans halogène selon IEC 60754-2, mais il n’est pas annoncé comme résistant à l’huile, ni comme protégé contre les rongeurs, ni comme étanche longitudinalement ou transversalement à l’eau. Ces éléments sont utiles pour valider rapidement l’adéquation du produit au chantier : il conviendra parfaitement aux usages d’installation intérieure et de distribution fixe compatibles avec ses performances déclarées, tout en invitant à choisir une autre construction si l’environnement impose une résistance spécifique à l’huile, à l’humidité ou aux agressions mécaniques particulières.
