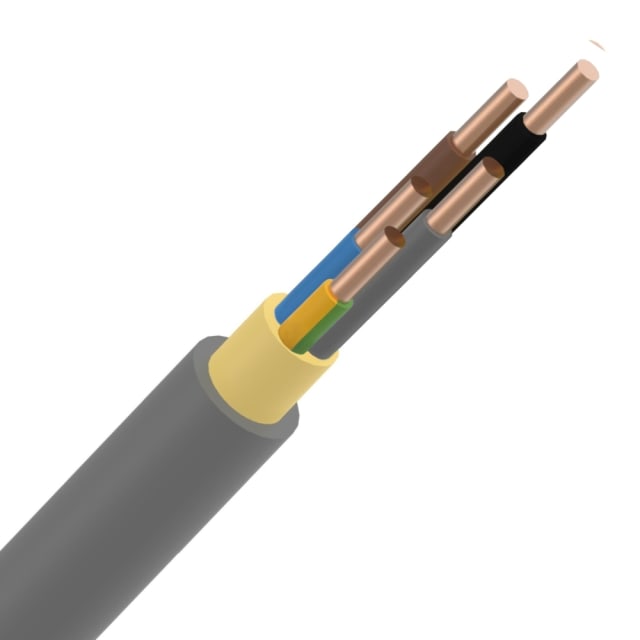

Câble d’installation XVB 5G4 mm² pour alimentations fixes en 1 kV

Ce câble d’installation XVB XLPE/PVC 5G4 mm² gris est conçu pour les liaisons électriques fixes nécessitant cinq conducteurs dont un conducteur de protection. Sa tension nominale Uo/U de 0,6/1 kV le destine aux circuits d’alimentation, de distribution et de raccordement qui demandent une section de 4 mm² avec une gaine extérieure robuste en PVC gris. Son format 5G4 convient particulièrement lorsque plusieurs conducteurs actifs et la terre doivent être réunis dans un seul câble, ce qui simplifie le cheminement et la mise en œuvre sur chantier.

Composition cuivre massif et isolation XLPE pour une installation stable

Le câble est équipé d’âmes en cuivre nu de classe 1, à conducteur massif et de forme ronde. Cette construction est adaptée aux installations fixes où l’on recherche un câble structuré, net à poser et cohérent pour les parcours réguliers. L’isolation principale en polyéthylène réticulé XLPE permet une tenue du conducteur jusqu’à 90 °C, un point important pour les usages d’alimentation soumis à des conditions d’exploitation soutenues. L’identification des conducteurs par couleur facilite le repérage au moment du câblage et réduit le risque d’erreur lors du raccordement.

Gaine PVC grise et géométrie ronde pour un passage propre

Sa gaine extérieure en PVC gris protège l’ensemble du câble tout en offrant une présentation adaptée aux installations techniques apparentes ou intégrées. La géométrie ronde favorise un passage homogène dans les cheminements prévus pour le câble d’installation. Avec un diamètre extérieur approximatif de 13,5 mm, ce modèle reste dimensionné pour les parcours fixes qui demandent une section utile de 5G4 mm² sans basculer vers un câble inutilement encombrant.

Présence du conducteur de protection pour les circuits complets

Ce câble 5G4 intègre bien un conducteur de protection, ce qui le rend adapté aux installations où la continuité de terre fait partie intégrante du circuit. Cette configuration est pertinente pour de nombreuses alimentations d’équipements, de tableaux secondaires ou de départs techniques nécessitant plusieurs conducteurs dans une même gaine. Le fait de disposer directement d’un câble avec terre intégrée permet d’éviter des assemblages séparés et de conserver une installation plus lisible.

Réaction au feu classée Cca s3 d2 a3

Ce câble d’installation XVB présente une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’acheteur professionnel comme pour l’installateur exigeant, cette information est essentielle au moment de sélectionner un câble conforme au niveau de performance attendu sur le chantier. La désignation Cca s3 d2 a3 permet d’identifier immédiatement la classe de comportement au feu du produit et d’éviter toute confusion avec une variante de gamme ou de construction différente.

Contraintes de pose à respecter pour préserver le câble

Pour une mise en œuvre correcte, la température de pose indiquée est de 0 à 60 °C. En service statique, la plage de température annoncée s’étend de -15 à 60 °C. Le rayon de courbure minimal est de 12 fois le diamètre extérieur, un point à prendre en compte lors du passage dans les angles, les réservations ou les chemins de câble afin d’éviter une contrainte excessive sur l’isolant et la gaine. Ces données sont utiles pour préparer un chantier proprement et choisir un câble compatible avec l’environnement de pose prévu.

Format en rouleau de 100 m pour chantier, atelier et distribution

Livré en longueur de 100 m, ce câble XVB 5G4 mm² répond bien aux besoins d’approvisionnement des chantiers, ateliers de câblage et opérations de distribution électrique où une longueur continue est recherchée. Son poids de 330 kg/km aide à anticiper la manutention, le transport et l’organisation du déroulage. Ce conditionnement permet de travailler avec une réserve cohérente pour les installations fixes, tout en limitant les raccords intermédiaires sur les parcours courants.
