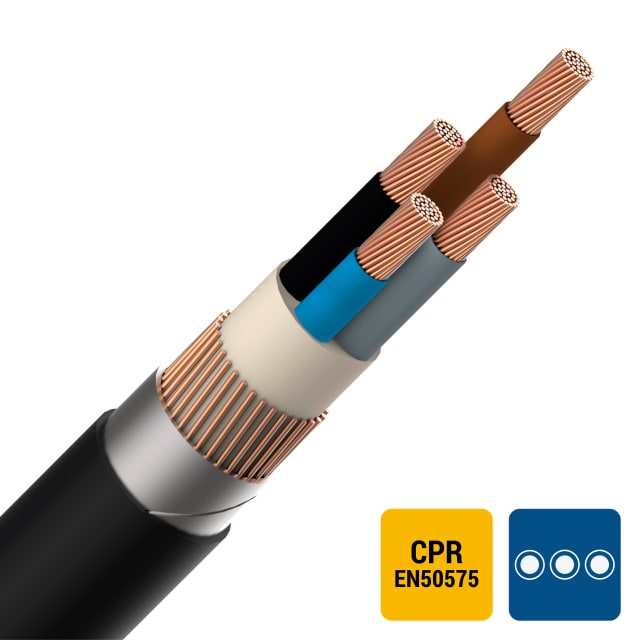

Câble d’énergie armé EXAVB 1kV 4×16 mm² Cca s3d2a3

Câble d’énergie armé 1 kV pour alimentation basse tension exposée

Le câble d’énergie armé EXAVB 1kV 4×16 mm² Cca s3d2a3 est conçu pour les liaisons de puissance en basse tension lorsque le cheminement impose une protection mécanique renforcée. Sa structure 0,6/1 kV avec 4 conducteurs cuivre de 16 mm² convient aux alimentations fixes exigeant une bonne tenue en service, aussi bien en parcours apparent qu’en pose enterrée. Son format armé répond particulièrement aux installations où le câble peut être soumis à des contraintes extérieures ou à un risque de choc.

Construction XLPE/PVC avec armure acier pour les environnements exigeants

Ce câble EXAVB associe une âme en cuivre nu câblé de classe 2, une isolation principale en XLPE et une gaine extérieure en PVC noir. L’ensemble est complété par une armure en feuillard d’acier qui renforce la protection du câble sur les parcours sensibles. Cette conception permet d’obtenir un câble rond, robuste dans sa mise en œuvre, adapté aux installations fixes de distribution d’énergie où la résistance mécanique du cheminement compte autant que la capacité électrique.

Section 4×16 mm² sans conducteur de protection pour circuits de puissance dédiés

Avec ses 4 conducteurs identifiés par couleur selon le marquage HD 308 S2, ce câble armé 4×16 mm² est destiné aux alimentations qui nécessitent quatre conducteurs actifs, sans conducteur de protection intégré. Cette configuration est recherchée pour certains départs d’énergie, alimentations triphasées ou liaisons techniques où la fonction de protection est gérée séparément. La section 16 mm² permet de viser des usages de distribution demandant une capacité de transport adaptée à des équipements et tableaux de puissance intermédiaire à soutenue.

Pose en extérieur ou en terre avec gaine noire résistante aux contraintes d’installation

La gaine extérieure noire en PVC et la conception armée rendent ce câble pertinent pour les installations extérieures et les poses en conditions plus exposées. Il peut être retenu lorsque le câble doit suivre un parcours visible, traverser des zones techniques ou être installé directement dans le sol selon les règles du chantier. Son diamètre extérieur d’environ 24 mm et son rayon de courbure minimal de 15 fois le diamètre sont à prendre en compte pour préparer correctement les réservations, les passages et les changements de direction.

Classe CPR Cca s3d2a3 pour une sélection cohérente en cheminements techniques

Ce câble d’installation EXAVB bénéficie d’une classification de réaction au feu Cca s3d2a3 selon EN 13501-6. Cette désignation apporte une information claire sur son comportement vis-à-vis de la réaction au feu, de la production de fumée, des gouttelettes enflammées et de l’acidité. Pour le professionnel comme pour l’acheteur averti, cette classification facilite l’identification d’un câble d’énergie armé adapté aux projets où la performance CPR fait partie des critères de choix au même titre que la section, la tension nominale et le mode de pose.

Tenue thermique adaptée aux installations fixes de distribution

Grâce à son isolation XLPE, ce câble accepte une température maximale admissible du conducteur de 90 °C. Il est prévu pour une température de pose comprise entre 5 et 60 °C, avec une plage de service statique de -15 à 60 °C. Ces valeurs en font une solution adaptée aux installations fixes de distribution électrique dans de nombreux contextes techniques, à condition de respecter les conditions de mise en œuvre, de support et de raccordement prévues pour un câble armé de cette section.

Un choix précis pour les tableaux, départs de puissance et liaisons techniques

Choisir ce câble d’énergie armé EXAVB 4×16 mm², c’est sélectionner une construction clairement orientée vers les liaisons de puissance nécessitant 4 conducteurs, une isolation XLPE, une gaine PVC et une armure acier. Il convient particulièrement aux départs entre tableaux, aux alimentations d’équipements techniques et aux parcours où la protection mécanique est un critère déterminant. Son poids d’environ 1340 kg/km rappelle qu’il s’agit d’un câble de puissance à anticiper dès la préparation du chantier, tant pour la manutention que pour le cheminement.
