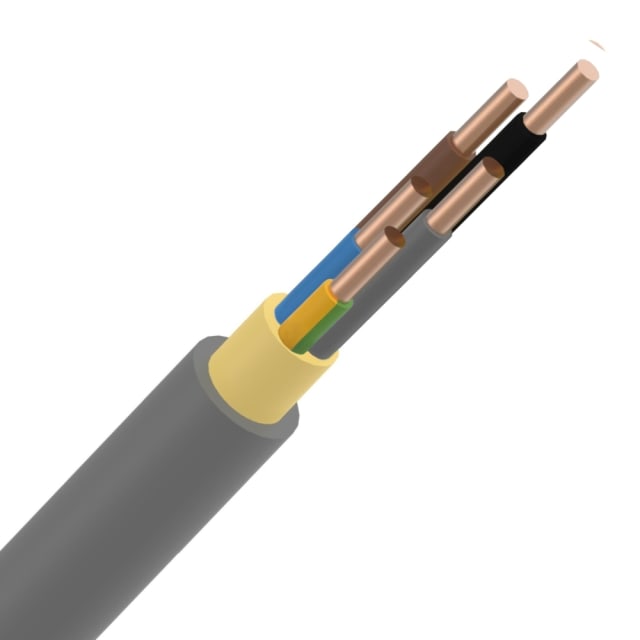

Câble d’installation XVB 5G6 mm² pour alimentation triphasée avec terre

Ce câble d’installation XVB 5G6 mm² gris 1 kV Cca est conçu pour les liaisons électriques fixes nécessitant cinq conducteurs, dont un conducteur de protection. Sa configuration 5G6 le rend particulièrement adaptée aux alimentations triphasées avec terre, pour raccorder des tableaux, équipements techniques, ateliers, dépendances ou circuits de puissance. Grâce à sa section de 6 mm², il répond aux besoins des installations qui demandent une capacité de transport sérieuse tout en conservant un format de câble rond facile à intégrer dans un cheminement propre.

Isolation XLPE et gaine PVC pour une pose d’installation durable

La structure de ce câble associe une isolation principale en polyéthylène réticulé XLPE à une gaine extérieure en PVC gris. Cette combinaison est recherchée pour les câbles d’installation 0,6/1 kV car elle apporte une bonne tenue thermique au conducteur, avec une température admissible pouvant atteindre 90 °C, tout en conservant une enveloppe extérieure adaptée aux usages courants de distribution électrique. Les âmes massives en cuivre nu de classe 1 favorisent un câblage net sur les bornes prévues pour conducteur rigide.

Format 5 conducteurs avec repérage couleur pour un raccordement plus lisible

Le câble intègre 5 conducteurs ronds identifiés par couleur, avec présence du conducteur de protection. Ce repérage facilite les opérations de préparation, de raccordement et de contrôle lors de la mise en œuvre. Pour l’installateur, cela permet de gagner en lisibilité sur les circuits de distribution et de limiter les erreurs lors du tirage et du raccordement dans les coffrets, tableaux et appareillages de puissance compatibles.

Tenue électrique 0,6/1 kV pour les réseaux d’installation fixe

Avec une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce câble XVB est destiné aux installations fixes basse tension où une alimentation robuste et stable est attendue. Il convient comme câble d’installation pour des usages résidentiels, tertiaires et techniques, dès lors que le dimensionnement du circuit est validé en fonction de l’intensité, de la longueur de ligne, du mode de pose et des protections associées. Son diamètre extérieur approximatif de 14,5 mm permet d’anticiper le passage en conduits, réservations ou chemins de câbles.

Classement Cca s3 d2 a3 pour les environnements soumis aux exigences CPR

Ce modèle bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour l’acheteur professionnel comme pour l’installateur, cette information est essentielle dans le choix d’un câble d’installation destiné à des chantiers où le comportement au feu doit être clairement identifié. Ce classement permet de sélectionner une référence adaptée lorsque le projet impose un câble CPR avec caractéristiques déclarées en matière de réaction au feu, de fumées, de gouttelettes enflammées et d’acidité.

Mise en œuvre pratique sur chantier et en distribution intérieure

Ce câble XVB 5G6 mm² est pensé pour la pose fixe, avec une température de pose comprise entre 0 et 60 °C et une plage de service statique de -15 à 60 °C. Son rayon de courbure minimal de 12 fois le diamètre extérieur aide à préserver le câble lors du cintrage et du cheminement. En pratique, cela en fait une solution pertinente pour les distributions intérieures, colonnes secondaires, liaisons entre coffrets et alimentations d’équipements, à condition de respecter les règles de pose et de protection mécanique propres au chantier.

Conditionnement grande longueur pour chantiers et besoins récurrents

Livré en bobine de 500 m, ce câble d’installation XVB répond particulièrement bien aux besoins des chantiers structurés, des approvisionnements atelier et des installateurs qui recherchent de la continuité dans leurs tirages. Ce conditionnement limite les raccords intermédiaires sur les longues sections et améliore l’organisation des découpes sur site. Avec un poids de 435 kg/km, il convient de prévoir une manutention adaptée à la bobine et un déroulage maîtrisé afin d’optimiser la pose et de conserver un câble propre jusqu’au raccordement final.
