Interface d’entrée 4 contacts libres de potentiel TDS12134

Une interface d’entrée compacte pour intégrer 4 contacts libres de potentiel

L’interface d’entrée 4 contacts libres de potentiel TDS12134 est conçue pour raccorder jusqu’à quatre contacts secs à une installation domotique sur AUTOBUS. Elle permet d’exploiter simplement des boutons-poussoirs, interrupteurs, contacts de fenêtre ou encore des sorties issues d’une centrale d’alarme. Son format très compact en fait une solution discrète pour ajouter des entrées sans alourdir l’installation, tout en conservant une intégration propre dans un environnement Smart Home.

Idéale pour les boutons-poussoirs, contacts techniques et commandes filaires

Ce module répond particulièrement bien aux besoins de reprise de commandes mécaniques standards. Il peut être placé derrière un appareillage tiers afin de transformer un ou plusieurs boutons en points de commande domotiques. Il convient également pour la remontée d’états simples via contacts libres de potentiel, par exemple pour une information d’ouverture, de présence de contact ou de report technique. Pour les usages en commande manuelle, il est particulièrement adapté aux poussoirs monostables.

Format mini pour intégration en boîte d’encastrement ou boîte de jonction

Avec ses dimensions de 42 x 42 x 16 mm, cette interface d’entrée numérique compacte a été pensée pour une pose dans une boîte d’encastrement ou dans une boîte de jonction. Ce faible encombrement facilite son installation derrière un bouton-poussoir standard ou dans un point de raccordement discret. C’est un vrai avantage sur les chantiers de rénovation ou lorsqu’il faut ajouter des entrées sans modifier visiblement l’appareillage existant.

Alimentation basse tension via bus et consommation maîtrisée

Le module est alimenté en 12 V via le bus, avec une tension minimale de 9 V, ce qui simplifie le câblage en évitant une alimentation locale dédiée. Sa consommation contenue de 10 à 13 mA permet une intégration cohérente dans une architecture domotique où la gestion de la charge du bus doit rester lisible. Cette conception favorise une mise en œuvre propre pour les installateurs qui recherchent une extension d’entrées simple à déployer.

Connexion de 4 entrées avec câblage clair et section adaptée

La TDS12134 dispose de 4 entrées pour contacts libres de potentiel, avec une fréquence de commande maximale de 0,5 Hz. Elle accepte un câblage recommandé en 0,75 à 1 mm², avec une section maximale de 1,5 mm², ce qui correspond bien aux pratiques courantes en commande et en signalisation. Ce positionnement technique en fait un module pertinent pour les fonctions d’entrée à changement d’état lent, sans complexité inutile lors du raccordement.

Configuration logicielle pour une intégration propre dans le système domotique

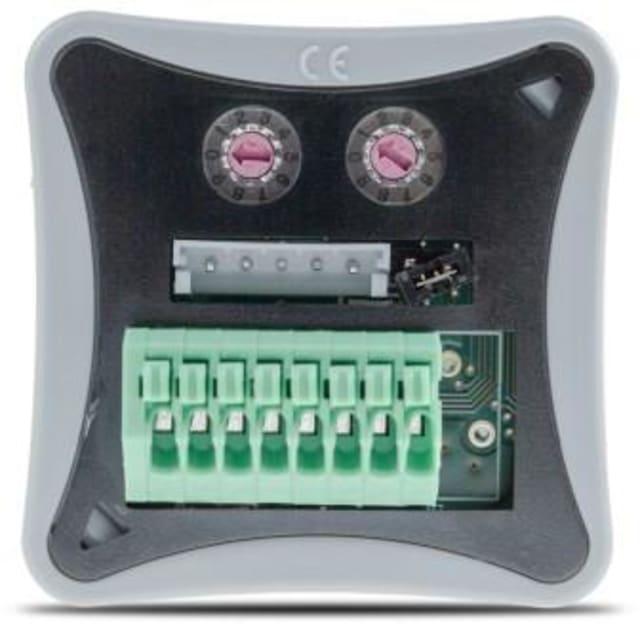

La configuration s’effectue via PROSOFT à partir de la version 3.8.1.4 ou plus récente. Le module est également prévu pour un adressage sur bus au moyen de deux sélecteurs rotatifs, ce qui facilite son identification dans l’installation. Cette logique de mise en service permet d’intégrer chaque entrée dans des scénarios, commandes ou retours d’état selon l’architecture domotique en place, avec une approche structurée appréciée en environnement résidentiel évolué.

Conçu pour une utilisation intérieure en environnement technique maîtrisé

Cette interface est destinée à un usage intérieur avec un indice de protection IP20. Elle fonctionne dans une plage de température de 0 à +50 °C et peut être stockée entre -20 et +65 °C. Les conditions d’humidité admissibles, de 5 à 80 % en fonctionnement et jusqu’à 85 % en stockage, la destinent à des locaux intérieurs compatibles avec les contraintes habituelles des installations électriques et domotiques. Son faible poids et son format discret facilitent en outre la manipulation lors du montage.
