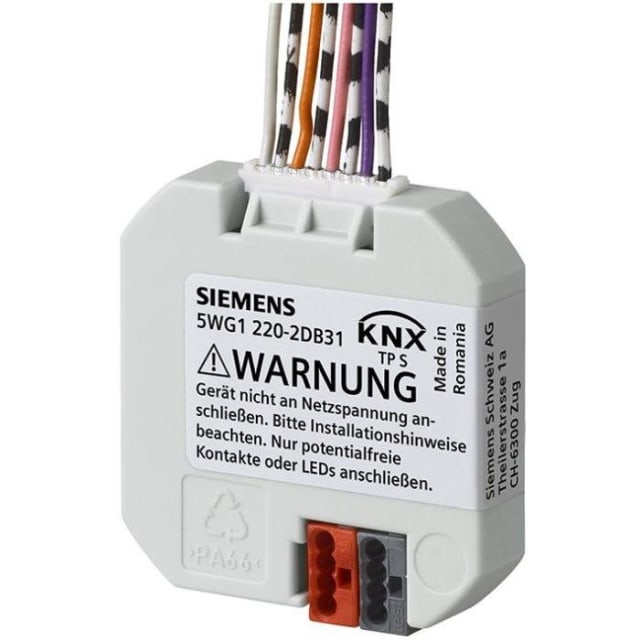

Interface KNX pour poussoirs 4 entrées/sorties 5WG12202DB31

Interface KNX encastrable pour intégrer 4 commandes filaires au bus

Cette interface KNX pour poussoirs 4 entrées/sorties est conçue pour raccorder des commandes murales conventionnelles à une installation domotique KNX. Son format encastré permet une intégration discrète derrière un appareillage ou dans une boîte électrique adaptée, pour transformer jusqu’à 4 points de commande en interfaces de pilotage bus. C’est une solution particulièrement pertinente pour conserver une esthétique d’appareillage sobre tout en ajoutant les fonctions de commande KNX dans le logement ou le tertiaire.

4 entrées/sorties configurables pour contacts secs ou commande de LED

Le module dispose de 4 canaux configurables, utilisables avec des contacts sans potentiel ou pour la commande de LED de signalisation. Cette polyvalence permet d’exploiter aussi bien des poussoirs classiques que des retours visuels sur façade, selon les besoins du projet. L’excitation LED est prise en charge par l’interface, avec une commande adaptée aux voyants basse consommation, ce qui facilite la réalisation de points de commande plus lisibles sans ajouter un module séparé.

Intégration native au système KNX avec raccordement bus inclus

Compatible avec le système bus KNX, ce module s’intègre directement dans une architecture domotique filaire standard. Le raccordement bus est inclus, avec coupleur de bus intégré, ce qui simplifie l’installation et évite de multiplier les éléments. Il convient aux applications de commande d’éclairage, de scénarios, de variation, de volets ou d’autres fonctions KNX selon la programmation retenue dans le projet. L’appareil fonctionne avec une tension d’entrée de 29 V et un signal d’entrée de type pulsé.

Montage encastré compact pour boîte d’appareillage

Son type de montage encastré le destine à une pose derrière un mécanisme mural, dans des boîtes d’encastrement adaptées. La profondeur minimale de boîte indiquée à 20 mm facilite son intégration dans de nombreuses configurations, tout en laissant de la souplesse pour l’appareillage en façade. Le jeu de câbles enfichables 8 fils d’environ 280 mm apporte un raccordement pratique lors de la mise en œuvre et peut être prolongé jusqu’à une longueur maximale de 10 m pour répondre à certaines contraintes d’implantation.

Solution adaptée aux poussoirs standards sans alimentation externe

Cette interface est pensée pour exploiter des organes de commande traditionnels sans nécessiter de tension externe supplémentaire. C’est un avantage concret pour les intégrateurs qui souhaitent interfacer des poussoirs standards avec le bus KNX sans complexifier le câblage. Le module ne dépend pas d’autres systèmes de bus annexes et se concentre sur une intégration KNX claire, directe et cohérente avec les besoins de commande locale.

Usage pertinent pour rénovation domotique et commandes discrètes

Ce type d’interface est particulièrement utile dans les projets où l’on souhaite ajouter de la domotique KNX sans remplacer l’ensemble des commandes murales visibles par des organes spécifiques. Il permet de conserver des interfaces de commande discrètes, tout en apportant la souplesse de paramétrage propre au KNX. Pour une rénovation, une extension de pièce ou une adaptation d’un poste de commande, cette architecture encastrable offre une réponse technique propre et peu intrusive.

Protection IP20 pour une installation en environnement intérieur

Avec un indice de protection IP20, cette interface est destinée à une installation en intérieur, à l’abri des projections d’eau et des poussières fines. Elle trouve naturellement sa place dans les volumes techniques prévus pour l’appareillage encastré. Son absence d’affichage LED intégré oriente clairement le produit vers une fonction d’interface compacte et discrète, centrée sur le raccordement et la gestion des commandes plutôt que sur la visualisation en face avant.
