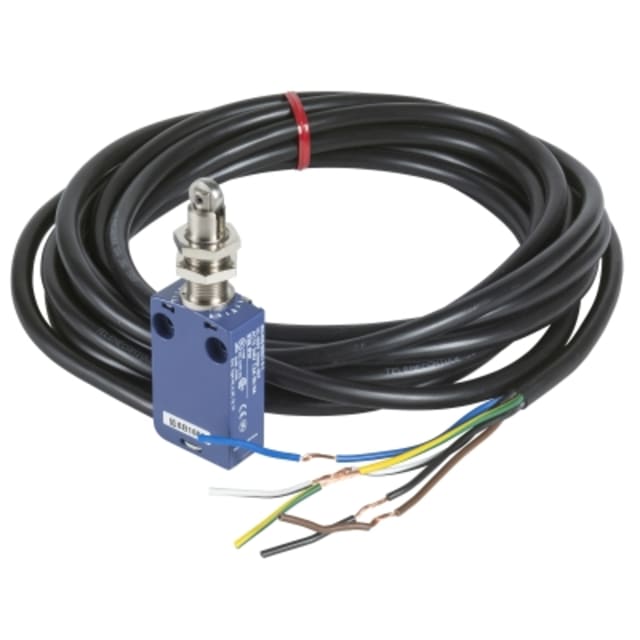

Interrupteur de position à poussoir galet XCMD25F2L1

Interrupteur de position miniature pour détection mécanique de fin de course

L’interrupteur de position à poussoir galet XCMD25F2L1 est conçu pour la détection de position sur machines, convoyeurs, capotages, organes mobiles et automatismes industriels. Son format compact de la gamme XCMD permet une intégration simple dans les espaces réduits, tout en assurant une commande mécanique précise par contact direct avec la pièce en mouvement. Le poussoir à galet droit convient particulièrement aux applications où l’organe à détecter exerce une poussée linéaire régulière sur la tête de commande.

Commande par poussoir à galet adaptée aux mouvements répétitifs

Cette version est équipée d’un poussoir à galet en acier de type M12, prévu pour transformer le déplacement d’un élément mécanique en signal électrique de commutation. Le galet réduit les frottements au contact de la came, du chariot ou de la butée, ce qui facilite le passage de la pièce mobile sur l’organe de commande. Cette configuration est bien adaptée aux installations où l’on recherche un déclenchement franc sur des mouvements de translation, avec une action mécanique maîtrisée et un encombrement réduit.

Configuration de contacts 1 ouverture + 1 fermeture pour le contrôle de position

L’appareil dispose d’un contact à ouverture et d’un contact à fermeture, avec fonction de commutation lente. Cette combinaison permet de gérer simultanément une information d’arrêt et une information de présence ou de changement d’état dans un circuit de commande. L’ouverture forcée constitue un point important pour les montages de fin de course mécaniques, notamment lorsque l’on souhaite une séparation positive du contact à ouverture lors de l’actionnement. Ce type de configuration est pertinent pour les automatismes industriels, la signalisation d’état et le pilotage d’entrées de contrôle.

Boîtier métallique compact pour environnements industriels contraints

Le boîtier métallique apporte une solution adaptée aux environnements industriels où l’appareil peut être exposé aux chocs d’exploitation, aux projections et aux manipulations répétées. Avec des dimensions compactes de 30 mm de largeur, 16 mm de longueur et 50 mm de hauteur, ce fin de course se monte facilement sur des ensembles mécaniques où la place disponible reste limitée. Son exécution miniature facilite le positionnement au plus près de la zone de détection sans alourdir l’intégration.

Indice IP66/IP67 pour poussières et projections d’eau

Grâce à son niveau de protection IP66/IP67, cet interrupteur de position convient aux ambiances où la poussière, les projections d’eau ou les nettoyages imposent un appareil bien protégé. Il peut ainsi être envisagé pour de nombreuses machines industrielles, lignes de manutention ou équipements automatisés soumis à des conditions d’exploitation soutenues. La plage de température de fonctionnement de -25 à 70 °C permet également une utilisation dans des environnements thermiques variés, en atelier comme sur équipement technique.

Raccordement par câble pré-monté pour une mise en œuvre directe

Le XCMD25F2L1 est livré avec un raccordement électrique pré-élaboré par câble, en longueur de 1 m. Cette exécution simplifie le câblage sur machine et permet une installation rapide dans les coffrets, boîtes de dérivation ou circuits de commande déjà en place. Ce choix est particulièrement intéressant lorsque l’on souhaite limiter les opérations de raccordement sur site, gagner du temps au montage et conserver une implantation propre sur des équipements compacts.

Un fin de course précis pour automatismes, convoyage et organes mobiles

Ce modèle répond aux besoins courants de détection de position en matériel industriel : contrôle de fin de déplacement, retour d’information d’un capot ou d’un chariot, détection de passage, asservissement d’une séquence machine ou surveillance d’une butée mécanique. Sans interface électronique ni sortie spécifique de communication, il s’intègre simplement dans une logique de commande filaire classique. Pour l’acheteur professionnel, c’est une solution claire et efficace lorsqu’il faut un interrupteur de position à poussoir galet compact, à boîtier métallique et à double contact pour une détection mécanique nette.
