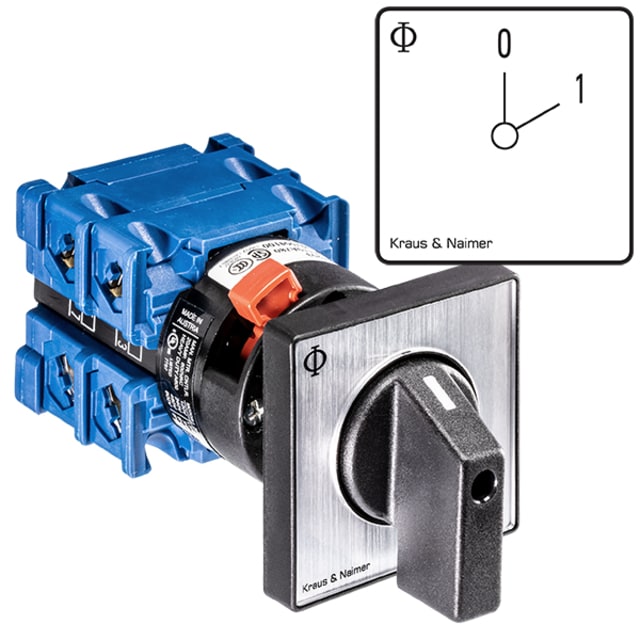

Interrupteur rotatif 3 pôles 20A 60° IP66 70011685

Interrupteur rotatif 3 pôles 20A 60° pour commande marche/arrêt

Cet interrupteur rotatif 3 pôles 20A 60° est conçu pour les fonctions de commande marche/arrêt sur machines, équipements industriels et armoires de pilotage. Sa configuration à 2 positions avec position zéro permet une manœuvre simple et lisible, particulièrement adaptée aux applications où l’on recherche une coupure franche et une commande directe par poignée rotative en façade.

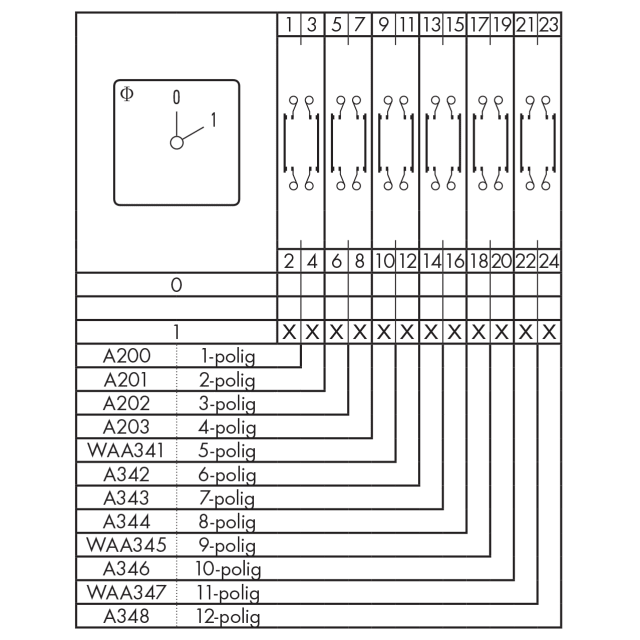

Configuration 3 pôles avec 2 positions et position zéro

La version 3 pôles convient aux circuits nécessitant une commutation simultanée de plusieurs conducteurs. Avec ses 2 positions de commutation et sa position zéro, ce commutateur industriel répond bien aux usages d’enclenchement et de déclenchement. L’angle de rotation de 60° favorise une sélection rapide de la position, avec un geste net et précis en exploitation.

Calibre 20A et tension assignée jusqu’à 690 V AC

Avec un courant permanent assigné de 20 A et une tension maximale de dimensionnement jusqu’à 690 V en courant alternatif, ce modèle s’intègre dans de nombreuses architectures de commande et de coupure en environnement industriel. Ce niveau de tenue permet de l’utiliser sur des installations où la compacité du dispositif doit rester compatible avec des contraintes électriques sérieuses.

Montage encastré en façade avec format compact 48 x 48 mm

Prévu comme appareil à encastrer, cet interrupteur rotatif se destine à une intégration propre sur porte d’armoire, pupitre ou panneau de commande. Son panneau frontal de 48 x 48 mm facilite l’implantation dans les ensembles compacts tout en conservant une zone de manœuvre confortable. Ce format est particulièrement intéressant pour les réalisations où la place disponible en façade doit être optimisée sans sacrifier la lisibilité de la commande.

Protection frontale IP66 pour environnements exposés

La protection IP66 en face avant apporte une barrière efficace contre les poussières et contre les projections d’eau puissantes sur la partie visible et manipulée du commutateur. C’est un point important pour les équipements installés dans des zones de production, ateliers techniques ou environnements soumis à des nettoyages fréquents, où la protection de la commande en façade participe au bon maintien de l’exploitation.

Commande rotative sans rappel à zéro

L’organe de commande est de type bouton rotatif, pensé pour une utilisation claire et immédiate. L’absence de rappel à la position zéro signifie que la position sélectionnée reste maintenue jusqu’à une nouvelle action de l’opérateur. Ce fonctionnement convient parfaitement aux fonctions marche/arrêt stables, lorsque l’on souhaite conserver l’état choisi sans retour automatique.

Une solution adaptée aux coffrets, machines et commandes industrielles

Ce commutateur industriel de la série CH10 trouve naturellement sa place dans les coffrets électriques, postes de commande et ensembles machine demandant un interrupteur rotatif compact, frontal et bien protégé. Son association entre 3 pôles, 20 A, rotation 60°, position zéro et façade IP66 en fait une solution cohérente pour les intégrateurs, mainteneurs et tableautiers recherchant un appareillage de commande lisible, fonctionnel et adapté aux contraintes de terrain.
