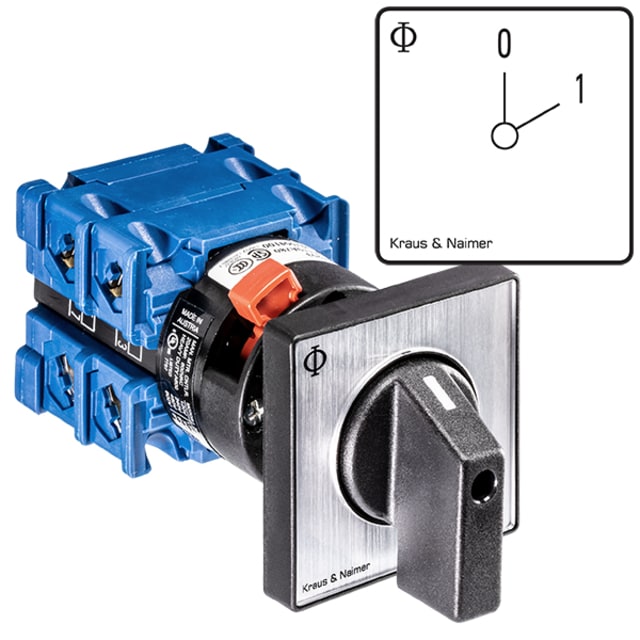

Interrupteur rotatif 2 pôles 20A 60° IP66 70008304

Interrupteur rotatif 2 pôles 20A 60° IP66 70008304 : un appareillage fiable pour la commande et la coupure

L’interrupteur rotatif 2 pôles 20A 60° IP66 référence 70008304 est conçu pour les applications où il faut commander un circuit avec un organe de manœuvre simple, robuste et lisible. Avec sa configuration 2 pôles, ses 2 positions de commutation et sa position zéro, il répond aux besoins de mise en marche, arrêt et coupure dans de nombreux montages électriques.

Issu de la série CH10, cet appareil d’enclenchement/déclenchement est destiné à être intégré dans une installation via un montage à encastrer. Son format frontal 48 x 48 mm facilite l’intégration sur panneau, tableau ou coffret compatible, tout en offrant une commande claire par bouton rotatif.

Les atouts essentiels de ce commutateur rotatif

• 2 pôles pour la commande de deux conducteurs ou de deux fonctions associées selon le schéma de câblage prévu.
• 20 A en courant permanent de mesure, adapté à des usages de commande de puissance dans le cadre des caractéristiques annoncées.
• Position zéro pour un arrêt net et identifiable de la commande.
• Protection frontale IP66 pour une meilleure résistance à la poussière et aux projections d’eau au niveau de la face avant.
• Conception à encastrer pour une intégration propre sur panneau.
• Tension maximale de dimensionnement 690 V AC, à respecter conformément au schéma et à l’application visée.

Pour quels usages choisir cet interrupteur rotatif ?

Ce type d’interrupteur rotatif est particulièrement pertinent pour les installations nécessitant une commande manuelle fiable et clairement positionnée. Il peut convenir à des fonctions de marche/arrêt, de sélection simple ou de coupure dans un coffret, un tableau ou un pupitre, selon l’architecture de l’équipement et le câblage retenu.

Sa protection IP66 sur la face avant en fait un choix intéressant lorsque l’environnement impose une meilleure tenue aux contraintes de surface, notamment en milieu technique, atelier, local de service ou installation exposée aux projections.

Points techniques à retenir avant l’achat

• Référence fabricant : 70008304
• Référence commerciale : CH10.A201.FT2
• Série : CH10
• SKU : 3339459
• Identification produit : interrupteur rotatif 2 pôles, 20 A, 60°, IP66
• Type d’organe de commande : bouton rotatif
• Appareil complet dans un boîtier : non

Avant de valider votre commande, il est important de vérifier la compatibilité avec le panneau d’encastrement, le schéma de commande et les exigences de l’installation. Les dimensions frontales, le nombre de pôles, la position zéro et la classe de protection doivent correspondre au besoin réel du montage.

Avantages pour une installation professionnelle

Ce commutateur rotatif apporte une commande directe, mécanique et facilement identifiable par l’utilisateur. Dans un environnement professionnel, cela permet de simplifier l’exploitation, de limiter les ambiguïtés de commande et d’obtenir un point de manœuvre adapté aux exigences de terrain.

La présence d’une position zéro améliore la lisibilité de l’arrêt, tandis que la construction à encastrer permet une intégration propre, particulièrement appréciée sur les tableaux et coffrets où l’organisation frontale doit rester nette et fonctionnelle.

Conseils de mise en œuvre

• Vérifiez le format de découpe et l’encombrement du panneau avant installation.

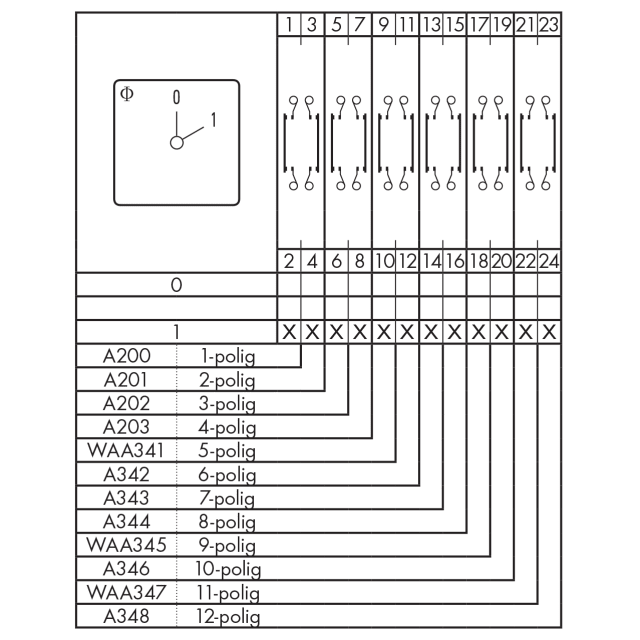

• Respectez le schéma de câblage prévu pour les 2 pôles et les 2 positions de commutation.
• Assurez-vous que le courant et la tension de l’application restent dans les limites indiquées.
• Contrôlez l’environnement d’usage pour tirer parti de la protection IP66 en face avant.
• Réalisez le montage par un professionnel qualifié si l’application concerne un équipement ou une installation soumis à des contraintes de sécurité.

Un choix sûr pour identifier rapidement le bon composant

Grâce à la combinaison de la référence 70008304, de la référence commerciale CH10.A201.FT2 et de la série CH10, ce produit se repère facilement et limite les erreurs de sélection lors du remplacement ou de la maintenance. C’est un atout important pour les achats techniques où la compatibilité exacte prime sur l’apparence.

Si vous recherchez un interrupteur rotatif 2 pôles 20A 60° IP66 pour une intégration à encastrer, ce modèle constitue une solution sérieuse, compacte et adaptée aux besoins de commande électrique en environnement professionnel.
