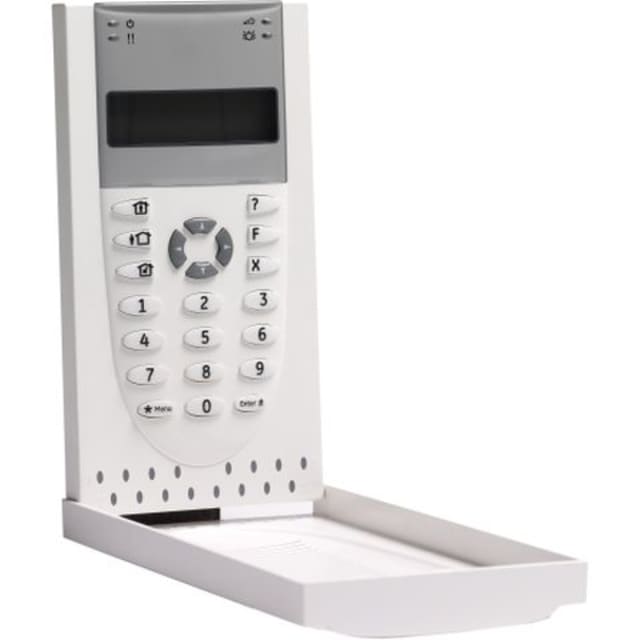

Clavier codeur LCD 2 x 16 caractères ATS1110A-N

Clavier codeur LCD ATS1110A-N : une interface claire et fiable pour le contrôle d’accès

Le clavier codeur LCD 2 x 16 caractères ATS1110A-N est conçu pour les installations de contrôle d’accès qui exigent une commande simple, lisible et robuste au quotidien. Grâce à son affichage LCD à deux lignes de 16 caractères, il facilite la lecture des informations de fonctionnement et l’interaction avec le système, tout en offrant une utilisation confortable pour les usagers comme pour les installateurs.

Référencé ATS1110A-N sous la référence commerciale 6573138, ce clavier s’intègre dans des environnements où la fiabilité de l’accès et la clarté des commandes sont prioritaires : accès de porte, bâtiments tertiaires, locaux techniques, zones sécurisées ou installations nécessitant un point de commande local.

Les atouts du clavier codeur ATS1110A-N

• Affichage LCD 2 x 16 caractères pour une lecture simple et structurée des informations.
• 16 LED de groupe pour visualiser rapidement les états ou affectations selon l’installation.
• 4 LED d’état pour un retour visuel immédiat.
• 4 touches de fonction pour les commandes et opérations courantes.
• Buzzer interne réglable pour améliorer le retour utilisateur.
• Réglage du contraste LCD par l’utilisateur afin d’adapter l’affichage aux conditions de lecture.
• Commande de porte avec sortie collecteur ouvert et entrée RTE pour une utilisation adaptée aux besoins de contrôle d’accès.

Une conception pensée pour l’exploitation quotidienne

Ce clavier de contrôle d’accès se distingue par son format vertical et son montage en surface, pratiques pour une installation en façade, sur un mur ou à proximité immédiate d’un accès. Son câblage filaire assure une intégration stable dans les architectures de sécurité et de communication existantes.

Avec son indice de protection IP30, il est destiné à un usage intérieur ou en environnement protégé. Ses dimensions compactes de 92 x 165 x 25 mm et son poids contenu de 296 g facilitent la pose et l’intégration dans des espaces techniques ou des halls d’accès.

Caractéristiques techniques principales

• Affichage : LCD 2 x 16 caractères
• LED de groupe : 16
• LED d’état : 4
• Touches de fonction : 4
• Entrée : 1 RTE
• Sortie : 1 collecteur ouvert
• Courant de sortie max. : 50 mA
• Tension d’alimentation : 9 à 14 VDC
• Consommation typique : 26 mA
• Consommation max. : 95 mA
• Dimensions : 92 x 165 x 25 mm
• Poids : 296 g
• Température de fonctionnement : 0 à +50 °C
• Humidité relative : 95 % sans condensation
• Indice de protection : IP30
• Montage : En surface
• Type de câblage : Câblé
• Adressage : Switches DIP
• Couleur : Blanc
• Format : Vertical

Pour quels usages choisir ce clavier codeur LCD ?

Le ATS1110A-N convient particulièrement aux installations qui demandent un équipement de commande local avec retour visuel clair. Il est pertinent pour :

• les accès de bâtiments tertiaires et administratifs ;
• les zones techniques ou sécurisées nécessitant un contrôle des entrées ;
• les installations de réseau, sécurité et communication avec interaction utilisateur ;
• les systèmes où la lisibilité de l’état et des consignes est importante ;
• les projets recherchant un clavier filaire fiable et facile à intégrer.

Points à vérifier avant installation

Pour garantir une mise en service correcte, il est conseillé de vérifier la compatibilité du clavier avec la centrale ou le système de contrôle d’accès utilisé, ainsi que la disponibilité de l’alimentation comprise entre 9 et 14 VDC. L’adressage par switches DIP simplifie la configuration, mais doit être réalisé en cohérence avec l’architecture globale de l’installation.

Comme tout clavier de contrôle d’accès monté en surface, son implantation doit être choisie pour offrir une bonne ergonomie d’usage, une lecture confortable de l’écran LCD et un accès pratique aux commandes.

Un choix fiable pour sécuriser un point d’accès

Avec son affichage LCD, ses indicateurs lumineux multiples, ses touches de fonction et sa commande de porte intégrée, le clavier codeur ATS1110A-N répond aux attentes des professionnels à la recherche d’une interface claire, stable et adaptée aux installations de sécurité. Il constitue une solution cohérente pour piloter un accès avec précision, tout en restant simple à mettre en œuvre.

Référence à retenir : ATS1110A-N — 6573138.
