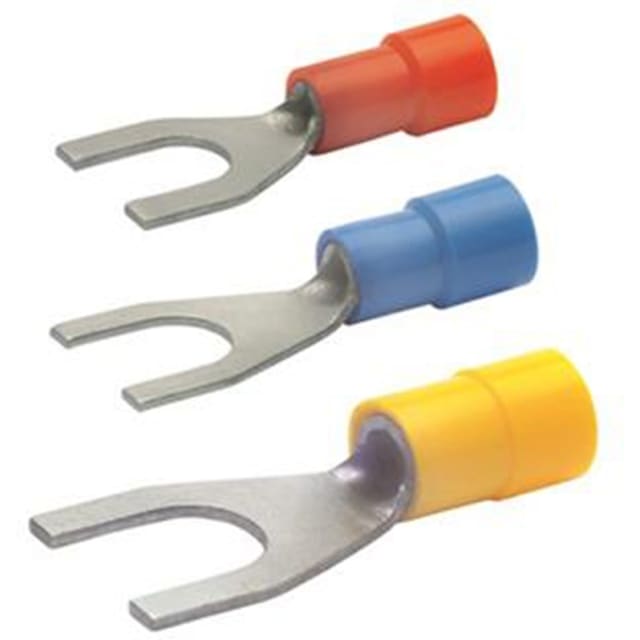

Cosse à fourche isolée rouge 0,5-1 mm² M4 620C/4
Cosse à fourche isolée rouge pour conducteur fin 0,5 à 1 mm², montage M4, en cuivre étamé. Compacte, sans halogène, pour raccordement propre et précis.
16.42€
Cosse à fourche M4 pour conducteurs souples de 0,5 à 1 mm²
Cette cosse à fourche rouge est conçue pour le raccordement de conducteurs à fil fin de section 0,5 à 1 mm² sur une vis ou borne M4. Son format fourche permet une mise en place pratique lors des opérations de câblage, notamment lorsqu’il n’est pas nécessaire de retirer totalement la vis de serrage pour positionner la cosse.
Forme fourche pratique pour le raccordement et la maintenance
La géométrie en fourche facilite l’intégration dans de nombreux montages électriques, armoires, borniers, appareillages et équipements de commande. Ce type de cosse est particulièrement apprécié pour les interventions de maintenance, les remplacements rapides et les points de connexion où l’accessibilité au bornier est limitée.
Corps en cuivre étamé pour une connexion propre
Le fût conducteur est en cuivre avec surface étamée, un choix adapté pour le sertissage et le raccordement sur borne vissée. L’étamage contribue à une bonne tenue de contact en environnement de câblage courant et limite les contraintes liées à l’oxydation de surface. La cosse convient aux conducteurs ronds à fil fin et n’est pas prévue pour les conducteurs massifs ni multifilaires rigides.
Repérage rouge et manchon court pour les petites sections
Le repérage rouge permet d’identifier rapidement la plage de section compatible, ici 0,5 à 1 mm². Le manchon court simplifie l’insertion du conducteur dans les opérations de préparation de câble et reste adapté aux montages compacts. Ce format est bien indiqué pour les circuits de commande, auxiliaires, signalisation et petits raccordements de puissance dans la limite des caractéristiques du produit.
Dimension M4 adaptée aux bornes à vis correspondantes
Avec son perçage pour vis M4, cette cosse à fourche s’utilise sur les points de raccordement compatibles avec ce diamètre de serrage. Sa longueur totale de 21 mm favorise une intégration soignée dans les ensembles où l’encombrement doit rester maîtrisé. Le choix du bon diamètre de vis est essentiel pour obtenir un montage net et éviter tout jeu au niveau de la connexion.
Isolation sans halogène et usage en environnement de câblage courant
Cette cosse dispose d’un manchon isolant rouge sans halogène, utile pour le repérage et la protection de la zone de sertissage. Elle répond bien aux besoins de câblage en installation électrique, coffret, tableau ou équipement industriel léger, dès lors que l’on travaille avec un conducteur souple compatible et un point de connexion M4.
Un choix pertinent pour les raccordements électriques précis
Pour un câblage propre et rapide sur petites sections, cette cosse à fourche isolée rouge 0,5-1 mm² M4 constitue une solution adaptée lorsque l’on recherche un raccordement par sertissage sur borne vissée. Elle convient particulièrement aux monteurs, câbleurs et mainteneurs qui ont besoin d’une terminaison lisible, simple à poser et bien adaptée aux conducteurs souples de faible section.
Documentation PDF
Caractéristiques techniques
| Mesure de filetage métrique (M..) | 4 |
|---|---|
| Forme de flasque | Forme fourche |
| Section nominale | 0.5...1 mm² |
| Couleur de l'isolement | rouge |
| Matière | cuivre |
| Isolation | sans |
| En forme de ruban | non |
| Forme de la gaine | Court |
| adapté à un conducteur massif | non |
| adapté à un conducteur multifilaire | non |
| Sans halogène | oui |
| adapté à un conducteur à fil fin | oui |
| adapté aux températures élevées (jusqu'à 650 °C) | non |
| adapté au fil de bobinage émaillé | non |
| adapté à un conducteur rond | oui |
| adapté à un conducteur plat | non |
| Pour jonctions résistants à la traction | non |
| type de traitement de la surface | étamé |
| Courant maxi (lmax) | 12.75 A |
| Dimensions du boulon (impériales) | 4 |
| Longueur totale | 21 mm |
Produits de la même marque dans la catégorie la plus précise
Comment bien choisir cette cosse à fourche M4 ?
Elle est prévue pour un conducteur de 0,5 à 1 mm² et pour un bornier ou une vis de raccordement en M4. La forme fourche permet une pose pratique sous vis, sans devoir retirer complètement la vis lors du montage.
Quel type de câble est compatible avec cette cosse ?
Elle est adaptée aux conducteurs à fil fin et aux conducteurs ronds. En revanche, elle n’est pas adaptée aux conducteurs massifs ni aux conducteurs multifilaires indiqués comme non compatibles sur la fiche produit.
Faut-il un outil spécial pour la poser ?
Oui, cette cosse se pose par sertissage avec une pince adaptée aux cosses pré-isolées. Un sertissage correct est essentiel pour garantir une liaison fiable et éviter tout échauffement ou faux contact.
Peut-on l’utiliser en extérieur ou dans un environnement humide ?
La cosse est isolée, mais cela ne suffit pas à garantir une utilisation extérieure. Pour un usage en milieu humide, il faut surtout vérifier le niveau de protection de l’ensemble du raccordement, le coffret et la méthode de montage.
Pourquoi la couleur rouge est-elle importante ?
La couleur rouge sert à identifier la plage de section du conducteur. Ici, elle correspond à 0,5 à 1 mm², ce qui aide à choisir la bonne cosse avant le sertissage.
Cette cosse convient-elle pour une borne M4 uniquement ?
Elle est dimensionnée pour une fixation M4. Pour une autre taille de vis, il faut choisir une cosse avec un œillet ou une plage de serrage correspondant exactement au diamètre du bornier.
