Câble Ethernet Cat 5e flexible 4x2x26/19 AWG 2170489

Câble Ethernet Cat 5e flexible conçu pour les chaînes porte-câbles

Ce câble Ethernet Cat 5e flexible 4x2x26/19 AWG est pensé pour les applications de transmission de données en mouvement continu. Sa conception extra souple de classe 6 et sa structure adaptée aux chaînes porte-câbles en font une solution pertinente pour les équipements automatisés, les ensembles mobiles, les machines et les liaisons réseau industrielles soumises à des flexions répétées. Il convient à la transmission de signaux analogiques et numériques jusqu’à 100 MHz.

Transmission réseau Cat 5e avec 4 paires pour les environnements techniques

Avec sa configuration 4 paires, ce câble répond aux besoins des installations Ethernet Cat 5e nécessitant une liaison stable pour les protocoles de communication industriels et les réseaux de données. Il est adapté aux usages Ethernet, EtherCAT, EtherNet/IP et CC-Link IE. Cette architecture 4x2x26/19 AWG permet de viser des performances Cat 5e jusqu’à 1000 Mbit/s en configuration 4 paires, tout en conservant la souplesse recherchée pour les installations mobiles.

Blindage global efficace contre les perturbations électromagnétiques

Le blindage global par feuille et tresse contribue à limiter l’influence des perturbations électromagnétiques dans les environnements où cohabitent automatismes, motorisations, variateurs et équipements de commande. Ce type de construction est particulièrement intéressant lorsque la compatibilité électromagnétique fait partie des critères de choix du câble. L’identification des conducteurs par couleur facilite en parallèle le repérage lors du câblage et de l’assemblage.

Gaine extérieure PUR pour les usages flexibles et sollicités

Sa gaine extérieure en polyuréthane (PUR), de couleur bleue, apporte une excellente adéquation aux applications dynamiques. Ce matériau est apprécié sur les câbles de données flexibles destinés aux parties mobiles, notamment lorsqu’une bonne tenue mécanique et une résistance élevée aux sollicitations courantes en milieu technique sont recherchées. Le câble présente une géométrie ronde avec un diamètre extérieur d’environ 6,3 mm, ce qui favorise une intégration propre dans les guidages, chemins de câble mobiles et faisceaux techniques.

Souplesse de pose et contraintes de courbure maîtrisées

La construction 26/19 AWG associée à une âme cuivre nue extra souple facilite l’usage dans les installations où la maniabilité du câble compte autant que la continuité de transmission. Pour préserver ses performances, il convient de respecter les rayons de courbure minimaux indiqués : 99 mm en utilisation flexible avec guidage forcé, 99 mm en mouvement libre et 52,8 mm en pose fixe. La valeur NVP de 65 % constitue également une donnée utile pour les intégrateurs et techniciens intervenant sur des réseaux cuivre nécessitant une bonne maîtrise des caractéristiques de propagation.

Format technique adapté aux intégrations machine et aux assemblages réseau

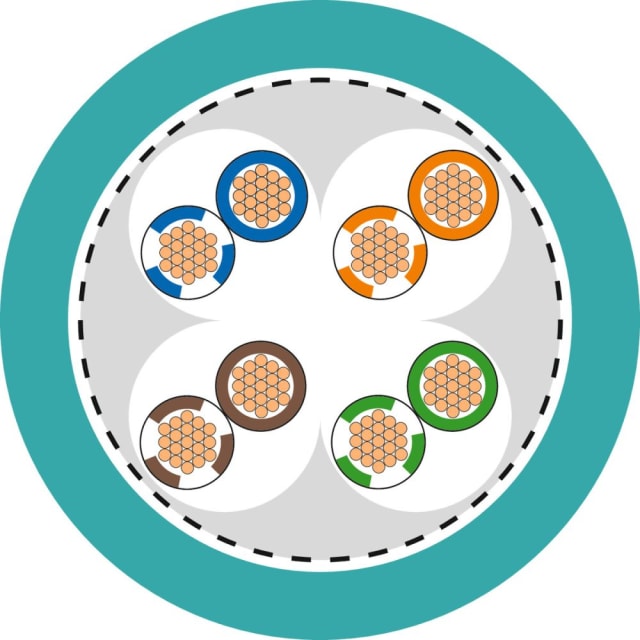

Avec ses 8 conducteurs répartis en 4 paires et son isolation en polyoléfine, ce câble répond aux exigences des applications de communication où l’encombrement, la flexibilité et le blindage doivent rester cohérents avec une intégration machine. Son poids de 56 kg/km permet d’anticiper plus précisément les besoins logistiques et les contraintes de tirage. Ce format convient aussi à la confection de cordons et d’assemblages réseau spécifiques dans des environnements techniques où un câble Ethernet standard de bureau ne serait pas adapté.

Points d’attention pour bien choisir ce câble Ethernet flexible

Ce modèle doit être sélectionné en tenant compte de son profil d’usage : il ne s’agit pas d’un câble sans halogène, il n’est pas déclaré étanche longitudinalement ou transversalement, et il n’est pas indiqué comme retardateur de flamme selon les classes mentionnées dans les données techniques fournies. Sa plage de température de service en usage statique s’étend de -30 à +80 °C, avec une température de pose de -5 à 0 °C. Il s’adresse donc avant tout aux installations de données flexibles en environnement technique, lorsque la priorité porte sur la souplesse, le blindage global et l’aptitude au mouvement.
