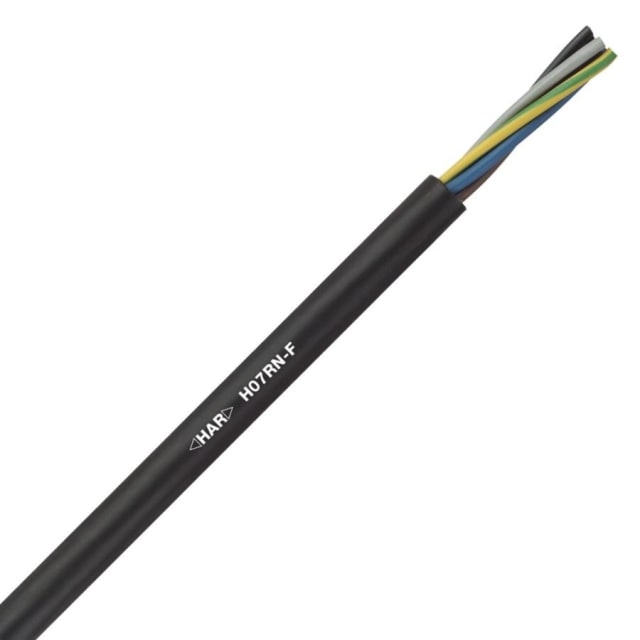

Câble souple H07RN-F 2 × 4 mm² – 1600186/1

Un câble souple H07RN-F à deux conducteurs

La référence 1600186 est un câble d’alimentation et de commande H07RN-F composé de deux conducteurs souples de 4 mm². La désignation 2X4 signifie qu’aucun conducteur vert-jaune de protection n’est inclus. Cette configuration doit être réservée aux circuits qui n’exigent pas de conducteur de terre dans le câble, après vérification du schéma électrique.

Une tension nominale de 450/750 V

Le câble est prévu pour une tension U0/U de 450/750 V. Son âme en cuivre nu de classe 5 facilite les raccordements et les usages nécessitant une certaine souplesse. La section de 4 mm² doit être confirmée d’après le courant, la longueur, la chute de tension, le mode de pose et la protection du circuit.

Une enveloppe en caoutchouc pour les usages exigeants

La construction H07RN-F emploie une isolation et une gaine en caoutchouc noir, avec résistance aux huiles et aux conditions mécaniques prévues par cette famille de câbles. Le diamètre extérieur est d’environ 13,4 mm. Le passage, les presse-étoupes et les connecteurs doivent accepter cette dimension sans comprimer ni blesser la gaine.

Des limites de température et de courbure précises

La pose est annoncée entre -25 et 60 °C, tandis qu’en service fixe la plage s’étend approximativement de -40 à 60 °C. Le rayon minimal atteint environ 67 mm en mouvement libre et 53,6 mm en installation fixe. Respecter ces valeurs évite les contraintes excessives sur les conducteurs et l’enveloppe extérieure.

Vérifier l’absence de conducteur de protection

Avant la commande et le raccordement, il faut confirmer que deux conducteurs actifs suffisent réellement à l’équipement. Si une liaison de protection est nécessaire, une variante comportant un conducteur vert-jaune doit être retenue. Le câble doit être coupé proprement, équipé d’embouts adaptés et raccordé hors tension par une personne qualifiée, avec un maintien mécanique correct.
