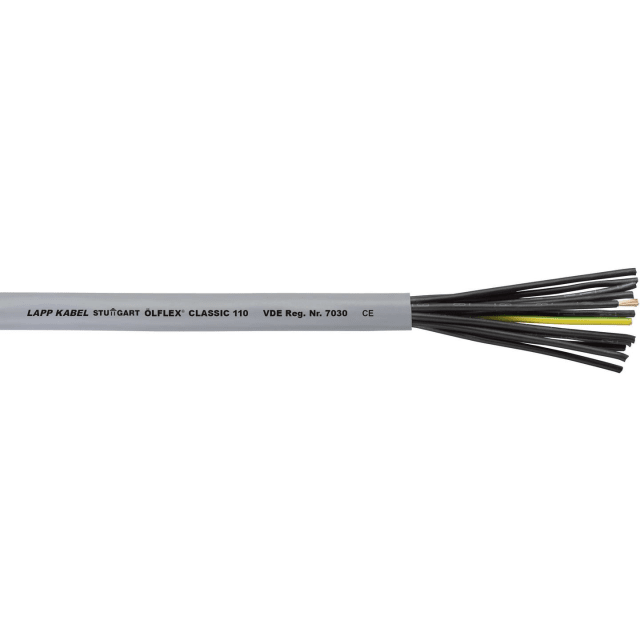

Câble électrique Ölflex Classic 110 12G1 1119212/1

Câble de commande souple 12 conducteurs pour câblage machine

Le câble électrique Ölflex Classic 110 12G1 est conçu pour le câblage de circuits de commande et d’alimentation en environnement industriel. Sa configuration 12G1 associe 12 conducteurs de 1 mm², avec conducteur de protection inclus, pour faciliter le raccordement de plusieurs fonctions dans un seul câble. Cette construction en fait une solution adaptée au câblage interne de machines, aux armoires, aux équipements automatisés et aux liaisons de commande nécessitant un câble souple en gaine PVC grise.

Structure souple en cuivre pour pose fixe et flexions occasionnelles

Chaque âme en cuivre nu de classe 5 apporte la souplesse recherchée lors du passage dans les chemins de câble, goulottes, coffrets et zones de raccordement serrées. Le câble convient à une installation fixe ainsi qu’aux flexions occasionnelles sans effort de traction. Son diamètre extérieur d’environ 10,5 mm aide à conserver un encombrement mesuré, tandis que sa conception à parois réduites favorise une intégration plus compacte dans les ensembles électriques.

Isolation PVC et gaine extérieure résistante aux usages industriels courants

L’isolation des conducteurs et la gaine extérieure en PVC répondent bien aux besoins des applications de commande universelles. Cette famille de câble ÖLFLEX CLASSIC 110 est destinée à une utilisation en locaux secs ou humides et se prête aux contraintes mécaniques moyennes rencontrées sur de nombreux équipements. La gaine grise simplifie aussi l’identification visuelle dans les installations techniques, tout en restant cohérente avec les usages classiques du câblage de commande.

Repérage numéroté des conducteurs pour un câblage plus lisible

Le repérage par numéros sur les conducteurs apporte un vrai gain de clarté au moment du raccordement, des contrôles et des interventions de maintenance. Sur un câble 12 conducteurs, cette identification limite les erreurs de connexion et accélère le repérage des circuits dans les armoires ou sur machine. Pour les intégrateurs, tableautiers et mainteneurs, ce détail améliore le confort de travail sur les installations comportant plusieurs points de commande ou de retour d’information.

Plage de température et rayon de courbure adaptés à l’installation

Ce câble de commande supporte une température de pose de -15 à 70 °C et une température de service statique de -40 à 80 °C. En installation fixe, le rayon de courbure minimal admissible est de 42 mm, et de 105 mm en utilisation flexible. Ces valeurs sont utiles pour préparer un cheminement propre, respecter les contraintes de passage et éviter un cintrage trop serré lors de la mise en œuvre dans les coffrets, bâtis de machines ou passages techniques.

Comportement au feu et caractéristiques de sécurité du câble

Le câble est retardateur de flamme selon IEC 60332-1-2 et classé Eca selon EN 13501-6. Il fonctionne avec une tension nominale U de 500 V. Sa construction est sans blindage global et sans blindage par paire, ce qui le destine avant tout aux applications de commande et de puissance ne nécessitant pas d’écran. Il ne s’agit pas d’un câble sans halogène et il n’est pas prévu pour les cahiers des charges imposant un faible dégagement de fumée.

Un choix pertinent pour armoires, automatismes et équipements de production

Le câble électrique Ölflex Classic 110 12G1 répond particulièrement bien aux besoins de câblage machine lorsque l’on recherche un câble de commande souple, multiconducteur, lisible au raccordement et facile à intégrer. Son format 12 x 1 mm² convient aux automatismes, capteurs, actionneurs, commandes auxiliaires et circuits internes d’équipements industriels. Pour une sélection cohérente, il s’adresse aux installations où la souplesse, le repérage des âmes et la compacité priment sur le blindage.
