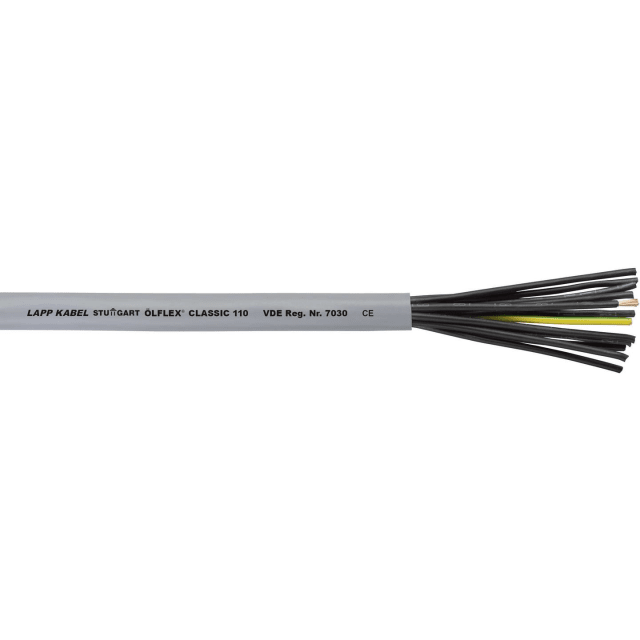

Câble de commande Ölflex Classic 110 5G10 1119615/1

Câble de commande PVC souple pour alimentation et pilotage en environnement industriel

Le câble de commande Ölflex Classic 110 5G10 est conçu pour les liaisons de puissance et de commande nécessitant une section importante et une bonne souplesse de mise en œuvre. Avec ses 5 conducteurs de 10 mm² en cuivre nu et sa construction souple de classe 5, il convient aux armoires, machines, équipements de production et installations techniques où le passage du câble doit rester pratique malgré un diamètre conséquent. Sa gaine extérieure grise en PVC facilite une intégration propre dans les cheminements techniques et les ensembles de câblage industriels.

Configuration 5G10 avec conducteur de protection intégré

Cette version 5G10 comprend 5 conducteurs, dont un conducteur de protection vert/jaune, ce qui la rend adaptée aux circuits nécessitant à la fois alimentation et continuité de terre. La section nominale de 10 mm² permet de répondre aux besoins des équipements plus exigeants en intensité, tout en conservant une structure multiconducteur compacte par rapport à plusieurs câbles séparés. L’identification des conducteurs par numérotation simplifie le repérage au montage et limite les erreurs lors du raccordement dans les coffrets, tableaux et ensembles de commande.

Souplesse utile pour le câblage de machines et d’armoires

Grâce à son âme en cuivre souple de classe 5, ce câble de commande ÖLFLEX CLASSIC 110 se travaille plus facilement qu’un câble rigide lors des passages en goulottes, dans les enveloppes techniques ou au voisinage des borniers. Son diamètre extérieur d’environ 18,1 mm reste cohérent avec une section de 5 x 10 mm², ce qui aide à anticiper l’encombrement dans les chemins de câbles. En pose fixe, le rayon de courbure minimal admissible est de 72,4 mm, et en utilisation flexible il est de 181 mm, des valeurs importantes pour préparer un routage propre et éviter les contraintes excessives au moment de l’installation.

Isolation et gaine PVC pour un usage polyvalent

L’isolation des conducteurs en PVC et la gaine extérieure en PVC font de ce câble une solution adaptée aux applications courantes de commande, d’alimentation et d’interconnexion dans l’industrie et les équipements techniques. Cette construction répond bien aux besoins de câblage interne ou de liaison entre éléments lorsqu’un blindage n’est pas requis. L’absence de blindage global ou par paire convient particulièrement aux installations où la simplicité, la souplesse et le bon dimensionnement électrique priment sur la protection CEM renforcée.

Tenue en service et comportement au feu adaptés aux usages courants

Le câble est prévu pour une température de pose de -15 à +70 °C, avec une plage de service statique de -40 à +80 °C. Il peut ainsi être intégré dans de nombreux environnements techniques soumis à des variations thermiques en exploitation. Il est retardateur de flamme selon IEC 60332-1-2, ce qui constitue un point utile pour les installations nécessitant un câble de commande PVC limitant la propagation de la flamme sur un conducteur isolé. Sa classification de réaction au feu Eca vient compléter cette lecture pour les projets où la donnée feu doit être identifiée dès la sélection produit.

Un câble non blindé à choisir lorsque le besoin CEM est maîtrisé

Cette déclinaison est sans halogène non plus et ne revendique pas de faible dégagement de fumée, ce qui oriente clairement son usage vers des installations où ces critères ne sont pas prioritaires. De la même manière, son exécution non blindée convient lorsque l’environnement électrique ne demande pas de protection supplémentaire contre les perturbations électromagnétiques. Pour un installateur ou un tableautier, cela permet de sélectionner un câble de commande 5G10 cohérent avec le besoin réel, sans surdimensionner inutilement la solution.

Repère technique clair pour les besoins de section élevée

Avec une tension nominale U de 500 V, un poids indicatif de 722 kg/km et une structure multiconducteur souple, ce câble Ölflex Classic 110 5G10 répond aux besoins des installations qui exigent une section importante dans un format prêt à raccorder. Il constitue un choix pertinent pour les liaisons de commande et d’alimentation sur machines, ensembles électrotechniques, automatismes et armoires lorsque l’on recherche un câble PVC souple, numéroté, avec terre intégrée et section 10 mm² par conducteur.
