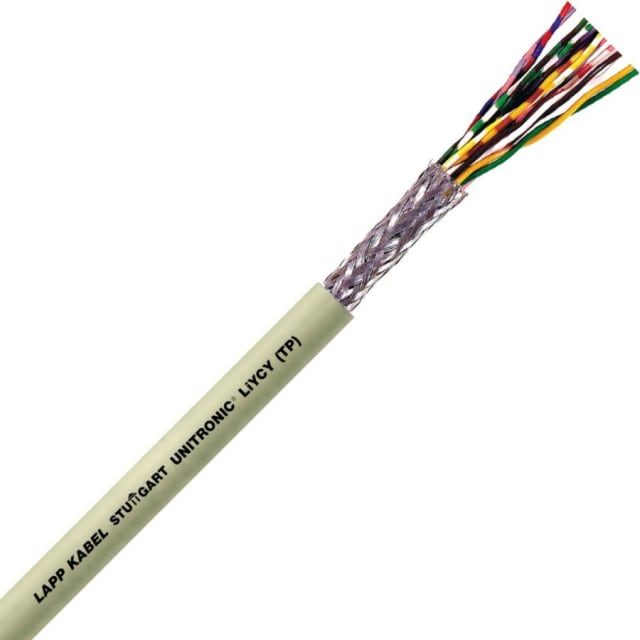

Câble blindé Unitronic LIYCY TP 4x2x1 0035832/1000

Câble blindé à paires torsadées pour transmissions de signaux basse fréquence

Le câble blindé Unitronic LIYCY TP 4x2x1 est conçu pour la transmission de données et de signaux de commande en basse fréquence dans les environnements où la stabilité du signal et la bonne séparation des circuits sont recherchées. Sa construction en 4 paires torsadées de section 1 mm² permet de limiter les couplages indésirables entre conducteurs et de favoriser une circulation propre des informations entre équipements, automatismes, interfaces machine et dispositifs de régulation.

Configuration 4 paires de 1 mm² adaptée aux commandes et équipements techniques

Avec ses 8 conducteurs assemblés par paires, ce câble répond bien aux besoins de câblage des systèmes de contrôle, de mesure, d’instrumentation et de communication interne entre appareils. La section nominale de 1 mm² offre un bon compromis pour des liaisons de commande nécessitant une section plus confortable que les câbles de signal plus fins. L’âme en cuivre nu de classe 5 souple facilite en parallèle la mise en œuvre dans les armoires, coffrets et cheminements techniques demandant une certaine souplesse à l’installation.

Blindage global par tresse pour réduire les perturbations électromagnétiques

Ce modèle intègre un blindage global par tresse, particulièrement pertinent lorsque le câble chemine à proximité d’équipements électriques, de commandes moteur ou d’ensembles électroniques sensibles. Ce blindage contribue à limiter l’impact des perturbations électromagnétiques sur les transmissions de signaux. L’intérêt est concret sur les installations industrielles, tertiaires ou techniques où plusieurs circuits cohabitent dans un espace restreint et où la maîtrise des interférences participe au bon fonctionnement de l’ensemble.

Isolation PVC et gaine extérieure grise pour un usage intérieur polyvalent

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise correspondent à une architecture classique et efficace pour les liaisons de données et de commande en pose intérieure. Ce câble est adapté aux locaux secs ou humides et aux applications fixes ou souplement guidées dans le respect de son rayon de courbure. Son diamètre extérieur d’environ 11,3 mm permet de conserver un encombrement mesuré au regard de sa configuration en 4 paires de 1 mm², ce qui simplifie l’intégration dans de nombreux montages électriques.

Souplesse de pose maîtrisée pour armoires, machines et câblages techniques

Sa conception souple autorise une installation pratique dans les environnements de câblage technique, notamment pour le raccordement d’appareils de commande, de systèmes électroniques, de balances, de machines ou d’interfaces de signal. Le rayon de courbure minimal admissible de 67,8 mm en pose fixe et de 169,5 mm en utilisation flexible aide à préserver le câble lors du passage en goulotte, coffret ou cheminement structuré. Cette caractéristique est utile lorsque le tracé impose des changements de direction ou un câblage dense.

Repérage couleur et structure torsadée pour un câblage plus lisible

L’identification des conducteurs par couleur facilite le repérage lors du raccordement et des interventions de maintenance. La structure en paires torsadées améliore de son côté la décorrélation des circuits, ce qui est recherché pour les applications de transmission de signaux. Pour l’intégrateur ou l’électricien, cela se traduit par un produit bien adapté aux montages où l’organisation du câblage, la lisibilité des conducteurs et la cohérence des liaisons comptent autant que les performances électriques.

Comportement au feu et plages de température pour les installations courantes

Le câble présente une réaction au feu classée Eca et un comportement retardateur de flamme selon IEC 60332-1-2. Il est prévu pour une température de pose de -5 à 70 °C et une température de service statique de -40 à 80 °C, ce qui couvre un large éventail d’usages techniques courants. Il convient toutefois de noter qu’il ne s’agit pas d’un câble sans halogène ni à faible dégagement de fumée, ce qui oriente naturellement son choix vers les applications où cette exigence n’est pas prioritaire.
