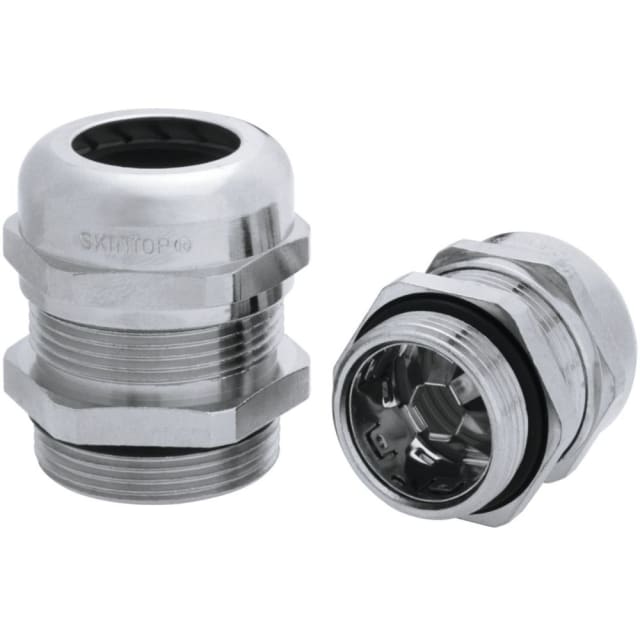

Presse-étoupe EMC laiton nickelé M40 SKINTOP 53112660

Presse-étoupe EMC M40 conçu pour le passage de câbles blindés

Ce presse-étoupe EMC SKINTOP en laiton nickelé est destiné aux installations où le raccordement de câble doit rester propre, compact et compatible avec les exigences de continuité électromagnétique. Son format M40 x 1,5 convient aux passages de câbles de diamètre 19 à 28 mm. Il s’intègre particulièrement bien dans les armoires, coffrets, machines et ensembles de commande nécessitant un serrage mécanique précis et une mise en contact adaptée aux environnements techniques.

Contact EMC par ressort interne pour une liaison de blindage efficace

La conception de ce modèle repose sur un système EMC avec contact interne par ressort, prévu pour établir un contact de faible résistance avec le blindage cuivre du câble. Ce principe est recherché lorsque l’on souhaite limiter les perturbations électromagnétiques au niveau de l’entrée de câble, notamment en automatisme, instrumentation, télécommunication industrielle ou équipements de pilotage. C’est un choix pertinent pour les montages où la maîtrise des interférences compte autant que la tenue mécanique.

Corps en laiton nickelé pour les montages exigeant robustesse et stabilité

Le corps métallique en laiton avec finition nickelée apporte une excellente tenue pour les montages en environnement industriel ou tertiaire technique. Cette construction convient aux usages où l’on attend un filetage net, un serrage régulier et une bonne résistance aux contraintes d’assemblage. Le modèle est droit, avec une ouverture de clé de 45 mm, ce qui facilite l’intégration dans les parois d’armoires et les enveloppes recevant des câbles de section importante.

Étanchéité IP68 pour sécuriser l’entrée de câble

Ce presse-étoupe SKINTOP M40 dispose d’un indice de protection IP68, utile pour préserver l’entrée de câble contre les pénétrations de poussières et pour les montages demandant une très bonne étanchéité. Son système de bague d’étanchéité participe à la protection du point de raccordement tout en maintenant le câble dans sa plage d’utilisation prévue. Pour l’installateur, cela permet de conserver une traversée de paroi soignée et techniquement cohérente avec les exigences d’un coffret ou d’un équipement exposé.

Plage de serrage 19 à 28 mm pour une intégration maîtrisée

Avec sa capacité de passage pour câble de 19 à 28 mm, ce presse-étoupe couvre des diamètres déjà conséquents, souvent rencontrés sur des câbles blindés d’alimentation, de commande ou de transmission. Le filetage métrique M40 au pas de 1,5 mm et la longueur de filetage de 9 mm favorisent un montage précis sur les parois compatibles. Cette configuration aide à sélectionner la bonne référence sans confusion, en particulier lorsque l’installation impose une correspondance stricte entre diamètre de câble, perçage et encombrement.

Adapté aux armoires, machines et applications d’automatisme

Ce presse-étoupe EMC laiton nickelé trouve naturellement sa place dans les ensembles de distribution, coffrets électriques, machines-outils, installations de process et équipements d’automatisme. Il est particulièrement intéressant lorsqu’un câble blindé doit traverser une enveloppe tout en conservant une liaison fonctionnelle avec le blindage. Sa conception orientée raccordement technique en fait une solution adaptée aux passages de câbles demandant à la fois maintien, étanchéité et continuité EMC.

Température d’usage étendue pour les environnements techniques

Prévu pour une température d’usage de -30 à +100 °C, ce presse-étoupe peut être retenu pour de nombreux environnements d’exploitation où les variations thermiques doivent être prises en compte dès la phase de sélection. Il convient ainsi aux installations fixes en ambiance technique, dans lesquelles la stabilité du serrage et la tenue de l’ensemble au niveau de la traversée de câble sont des critères importants pour un montage propre et durable.
