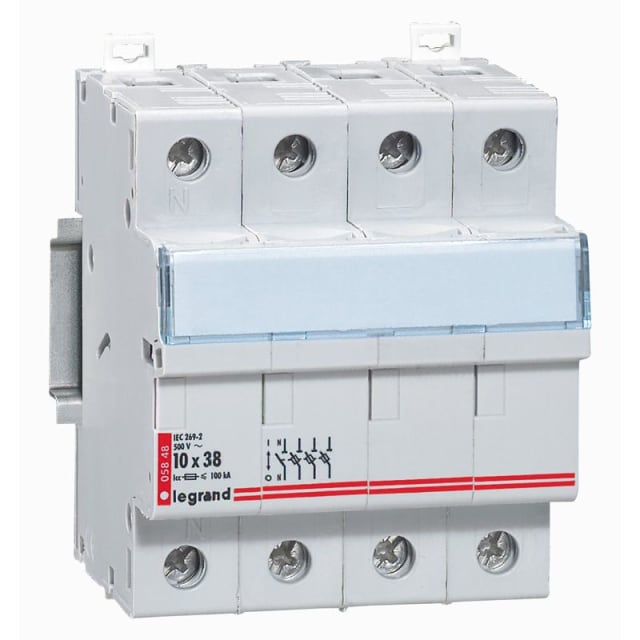

Coupe-circuit sectionneur tripolaire + neutre 10×38 005848

Coupe-circuit sectionneur tripolaire + neutre pour cartouches 10×38 mm

Ce coupe-circuit sectionneur Legrand Lexic est conçu pour recevoir des cartouches cylindriques industrielles 10×38 mm de type aM ou gG. Sa configuration tripolaire avec neutre permet de réaliser une coupure adaptée aux circuits de distribution nécessitant à la fois sectionnement et protection par fusibles, dans un format compact de 4 modules. Il constitue une solution claire et pratique pour l’intégration en tableau lorsque l’on recherche un appareillage dédié aux départs protégés par cartouches cylindriques.

Adapté aux tableaux sur rail DIN avec encombrement maîtrisé

Prévu pour un montage sur barre DIN, ce porte-fusible sectionneur s’intègre facilement dans les coffrets et armoires électriques. Sa largeur de 4 unités de division facilite l’implantation dans les tableaux où la place disponible doit être optimisée sans compromettre la lisibilité de l’installation. Cette conception favorise un câblage structuré et une organisation cohérente des protections sur les départs triphasés avec neutre raccordé.

Utilisation sur réseaux jusqu’à 500 V

Avec une tension nominale de 500 V, ce coupe-circuit sectionneur 10×38 répond aux besoins des circuits électriques industriels ou tertiaires utilisant des cartouches cylindriques adaptées. Il permet d’associer la fonction de sectionnement à une protection par fusibles aM ou gG selon l’application retenue. Ce principe est particulièrement pertinent pour les lignes où l’on souhaite isoler rapidement un circuit tout en conservant une protection sélective par cartouche.

Configuration tripolaire avec neutre pour une coupure cohérente des départs

La présence de trois pôles et d’un conducteur neutre à connexion en fait un appareil bien adapté aux départs triphasés avec neutre. Cette architecture simplifie le repérage des circuits et la constitution d’ensembles de protection homogènes dans le tableau. Pour l’installateur, cela permet de centraliser sur un même appareil la protection fusible des phases et le raccordement du neutre, avec une présentation nette et fonctionnelle.

Conçu pour cartouches industrielles aM ou gG

Ce modèle est destiné aux cartouches cylindriques industrielles 10×38 mm, couramment choisies selon la nature du circuit à protéger. L’emploi de fusibles aM convient aux applications associées à la protection des circuits moteurs en complément d’autres dispositifs, tandis que les fusibles gG sont utilisés pour une protection plus générale des lignes. Le produit est livré sans cartouche, ce qui permet de sélectionner librement le calibre et la courbe appropriés à l’installation.

Protection des contacts et usage en tableau

Avec un indice de protection IP20, ce coupe-circuit sectionneur est pensé pour une installation à l’intérieur d’un tableau ou d’une enveloppe appropriée. Il convient donc à un usage intégré, dans un environnement où la protection mécanique et l’accessibilité sont assurées par le coffret. Cette conception répond aux attentes des professionnels qui recherchent un appareillage modulaire de protection spécifique, destiné à être exploité dans une distribution électrique structurée.

Un appareillage Lexic pratique pour l’identification des circuits

Dans l’univers Lexic de Legrand, ce coupe-circuit sectionneur s’inscrit dans une logique de tableau lisible et rationnel. Le produit est prévu pour faciliter l’identification du circuit, un point utile lors de la maintenance, du repérage des départs et des interventions sur l’installation. Pour les tableaux de distribution équipés de protections par fusibles cylindriques, il apporte une réponse adaptée aux besoins de sectionnement modulaire en triphasé + neutre.
