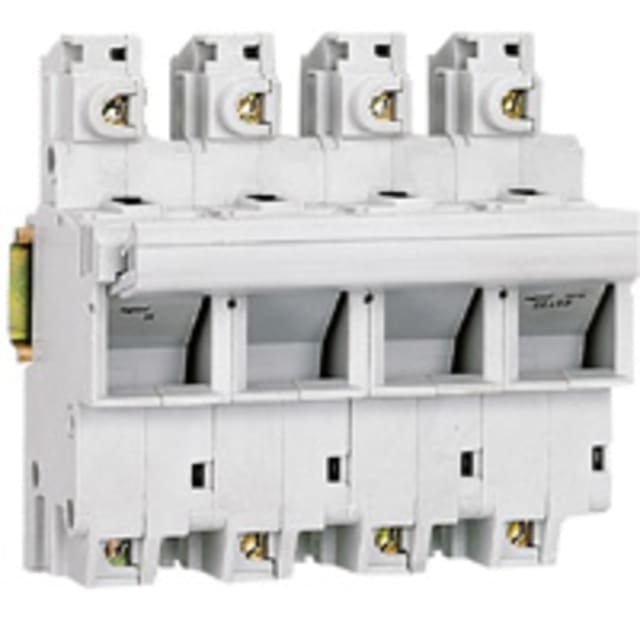

Coupe-circuit sectionnable 3P+N 22×58 mm 021605

Coupe-circuit sectionnable 3P+N pour cartouches industrielles 22×58 mm

Ce coupe-circuit sectionnable Legrand SP58 est conçu pour le sectionnement et la protection de circuits électriques équipés de cartouches industrielles au format 22×58 mm. Sa configuration 3P+N convient aux installations triphasées avec neutre, avec un neutre raccordable et sectionné simultanément, pour une coupure cohérente de l’ensemble du circuit. Cette version est fournie équipée, dans un format pensé pour une intégration propre dans les tableaux de distribution.

Format adapté aux tableaux sur rail DIN

Prévu pour un montage sur barre DIN, ce coupe-circuit s’intègre facilement dans les enveloppes et coffrets de distribution. Son encombrement de 8 modules de 17,5 mm facilite l’organisation du tableau tout en laissant une lecture claire des départs protégés. Ce type d’implantation est particulièrement adapté aux environnements où la compacité, l’accessibilité et la lisibilité du câblage sont recherchées.

Protection par cartouches 22×58 mm en environnement triphasé

Le support accepte des fusibles cylindriques 22×58 mm, un format couramment retenu pour la protection de départs de puissance et de lignes techniques. L’architecture 3 pôles avec neutre permet de répondre aux besoins des circuits triphasés nécessitant à la fois protection par cartouches et fonction de sectionnement. C’est une solution pertinente lorsque l’on souhaite isoler rapidement un circuit pour intervention ou maintenance.

Sectionnement visible et exploitation plus pratique

Le principe sectionnable apporte un vrai confort d’exploitation dans les tableaux électriques : l’ouverture du porte-fusible permet d’isoler le circuit de manière claire, tout en conservant une implantation modulaire. Les bornes protégées participent à une manipulation plus maîtrisée dans l’environnement du tableau, ce qui en fait un appareil adapté aux montages où l’accessibilité et la continuité de maintenance sont importantes.

Caractéristiques électriques et protection de l’enveloppe

Ce modèle est donné pour une tension nominale de 400 V et dispose d’un indice de protection IP20. Il est donc destiné à être installé dans un coffret ou un tableau approprié, conformément à son usage en distribution électrique. Cette configuration répond aux besoins des ensembles modulaires où la protection des personnes et l’intégration dans une enveloppe technique font partie de la conception globale.

Configuration 3P+N utile pour les départs avec neutre

La présence d’un conducteur neutre à connexion apporte une réponse adaptée aux circuits triphasés qui nécessitent un neutre clairement repris dans le même appareil. Pour l’installateur, cela simplifie l’identification du départ et homogénéise la protection au sein du tableau. Cette configuration est particulièrement intéressante pour les applications tertiaires, techniques ou industrielles où la distribution triphasée avec neutre est fréquente.

Une solution cohérente pour tableaux de protection et distribution

Ce coupe-circuit sectionnable trouve naturellement sa place dans les ensembles de distribution électrique, en neuf comme en rénovation de tableau. Il convient aux montages recherchant une protection par fusibles associée à une fonction de coupure directement au niveau du départ. Pour le choix du bon appareillage, les points clés à retenir sont ici le format 22×58 mm, le montage rail DIN, la version 3P+N et l’intégration modulaire en 8 pas.
