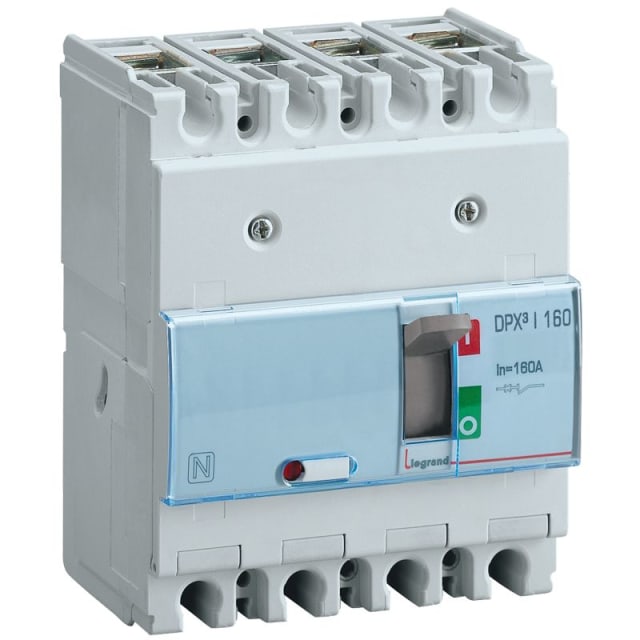

Interrupteur sectionneur 4P 160A DPX3-I 160 420199

Interrupteur sectionneur 4P 160A pour coupure et isolement en distribution

Cet interrupteur sectionneur DPX3-I 160 en version 4 pôles 160 A est conçu pour assurer la coupure, l’isolement et la mise hors tension de circuits de distribution dans les tableaux électriques. Son format à encastrer avec technique d’insertion définitive le destine aux installations où une commande de puissance compacte, nette et directement exploitable dans l’enveloppe de distribution est recherchée.

Configuration 4 pôles adaptée aux réseaux nécessitant une coupure complète

Avec ses 4 pôles, ce modèle permet une coupure simultanée de l’ensemble des conducteurs concernés, ce qui en fait une solution pertinente pour les architectures de distribution où l’isolement intégral est nécessaire. Son courant nominal de 160 A lui permet de s’intégrer sur des départs ou arrivées de puissance avec une marge cohérente pour des usages en tertiaire, en industrie légère ou dans des armoires techniques exigeant une commande franche et lisible.

Commande par manette pour une manœuvre simple et visible

L’appareil est équipé d’une manette de commande grise, pensée pour une action directe et une lecture immédiate de l’état de l’interrupteur. Cette exécution facilite les opérations d’exploitation courante, les interventions de maintenance et les procédures de consignation. Le produit est verrouillable, un point important pour sécuriser la position de coupure lors des interventions et limiter les remises sous tension non souhaitées.

Usage polyvalent comme interrupteur principal, de sécurité ou de maintenance

Ce sectionneur est prévu pour plusieurs fonctions d’exploitation : interrupteur principal, interrupteur de maintenance ou de réparation, dispositif d’arrêt d’urgence et interrupteur de sécurité. Cette polyvalence permet de répondre à différents scénarios d’intégration dans un tableau de distribution sans multiplier les références. Pour l’installateur comme pour l’exploitant, cela simplifie le choix lorsqu’un appareil de coupure clairement identifié doit remplir un rôle fonctionnel précis dans l’armoire.

Caractéristiques électriques adaptées aux environnements de puissance

Le produit accepte une tension de service nominale comprise entre 220 et 690 V, avec une tension maximale assignée en courant alternatif de 690 V. En catégorie CA-21 à 400 V, il est donné pour 160 A en permanence, et sa puissance assignée d’emploi atteint 64 kW en CA-23 à 400 V. Ces valeurs le positionnent sur des applications de coupure en charge et d’isolement dans des ensembles de distribution où la cohérence entre intensité, tension et fonction de sectionnement est essentielle.

Raccordement à vis et intégration dans les tableaux électriques

Le raccordement principal à vis permet une connexion robuste et structurée des conducteurs ou jeux de raccordement adaptés. L’appareil est prévu pour un montage en distributeur et peut également être monté au sol selon l’architecture de l’ensemble. Avec des dimensions de 140 mm de largeur, 165 mm de hauteur et 97 mm de profondeur, il s’intègre dans les coffrets et tableaux où l’encombrement doit rester maîtrisé tout en conservant une vraie capacité de coupure manuelle.

Contacts auxiliaires et évolutivité pour fonctions complémentaires

Ce modèle dispose d’auxiliaires intégrés avec 1 contact à fermeture, 1 contact à ouverture et 1 contact inverseur, utiles pour le report d’état, l’interverrouillage ou la remontée d’information vers une supervision. Il peut en outre recevoir un entraînement moteur en option ainsi qu’un déclencheur de tension en option. Cette possibilité d’évolution permet de préparer une installation pour des besoins futurs de commande à distance ou de fonctions associées, sans changer d’appareil de base.

Une solution technique claire pour les tableaux de distribution exigeants

Grâce à son indice de protection frontal IP30, à sa conception orientée sectionnement de puissance et à sa polyvalence d’exploitation, cet interrupteur sectionneur 4P 160A répond aux besoins des tableaux de protection et de distribution nécessitant une commande de coupure dédiée. Il constitue un choix pertinent lorsque l’objectif est de combiner isolement visible, compatibilité avec des usages de sécurité et intégration propre dans une enveloppe électrique de puissance.
