Presse-étoupe plastique ISO20 IP68 fourni sans écrou – 381596

Assurer une entrée de câble étanche en ISO20

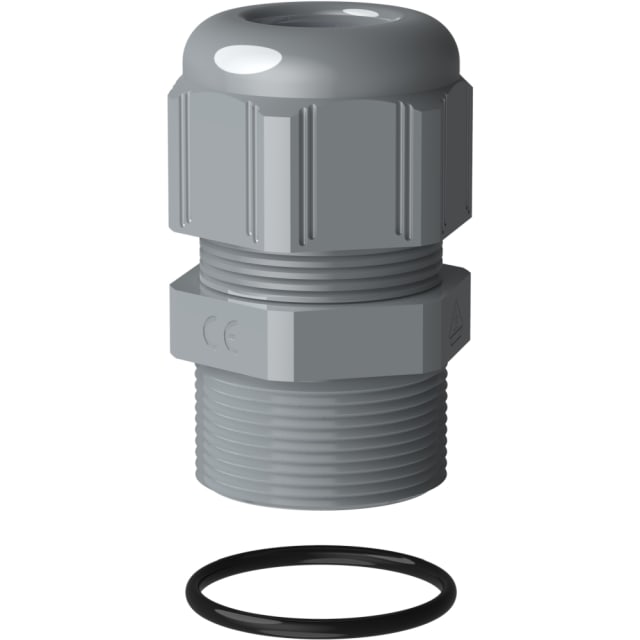

Le presse-étoupe Legrand 381596 réalise le passage et le maintien d’un câble à travers une enveloppe électrique. Son filetage métrique ISO20 et son joint de surface permettent de préparer une entrée hermétique lorsqu’ils sont montés conformément aux instructions. Il convient aux coffrets dont l’épaisseur, le perçage et le niveau d’étanchéité sont compatibles.

Une capacité de serrage de 6 à 12 mm

La bague d’étanchéité accepte un câble dont le diamètre extérieur se situe entre 6 et 12 mm. Le diamètre réel, et non la section des conducteurs, doit guider le choix. Un câble trop fin ne sera pas correctement étanché, tandis qu’un câble trop large peut détériorer le joint ou empêcher le serrage du presse-étoupe.

Protection IP68 avec joint de surface

La référence est annoncée IP68 et conforme à la norme EN 62444. Ce niveau suppose une installation correcte, une enveloppe appropriée et un câble dans la plage admissible. Le joint en néoprène et les lamelles de blocage participent à l’étanchéité et à la tenue mécanique. L’indice final doit être contrôlé pour l’assemblage complet.

Un corps droit en polyamide gris

Le corps en polyamide non traité adopte une finition grise RAL 7040. La largeur de clé est de 26 mm, la dimension hexagonale de 26,5 mm et le filetage mesure 24 mm de long avec un pas de 1,5 mm. Ces cotes facilitent la préparation du perçage et le choix de l’outillage.

Une utilisation entre -20 et 80 °C

La plage de fonctionnement et de stockage indiquée s’étend de -20 à 80 °C. Le modèle est sans halogène et résistant aux chocs, mais il n’est ni blindé, ni destiné aux câbles blindés, ni certifié pour une atmosphère explosible. Le serrage doit immobiliser la gaine sans l’écraser et sans solliciter les conducteurs.
