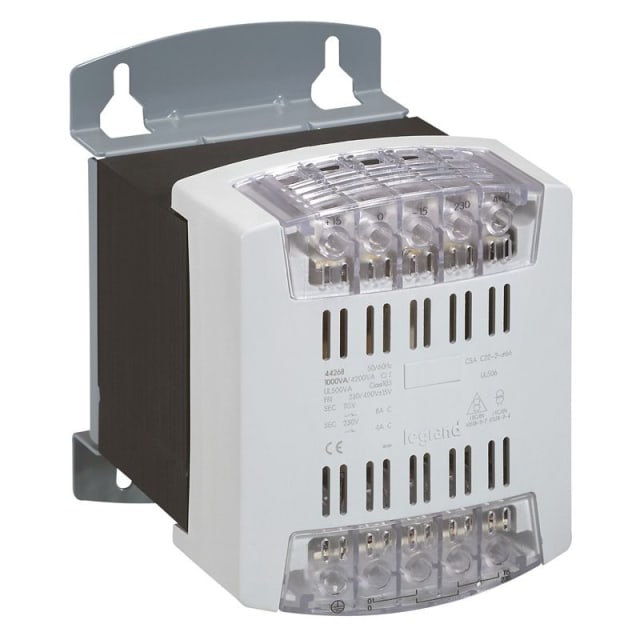

Transformateur monophasé 1000 VA 230-400V 115-230V 044268

Transformateur monophasé 1000 VA 044268 : une solution fiable pour la commande et la séparation des circuits

Ce transformateur monophasé de 1000 VA est conçu pour les applications de commande et de séparation des circuits, avec un primaire compatible 230-400 V et un secondaire 115-230 V. Il s’adresse aux installations électriques qui nécessitent une adaptation de tension propre et une isolation fonctionnelle entre les circuits, dans un format adapté aux tableaux et aux équipements de distribution.

Référencé 044268 et identifié sous la référence commerciale 3710001, ce modèle est livré avec 2 barrettes de couplage, ce qui facilite le raccordement selon la configuration de l’installation. Sa puissance apparente de dimensionnement de 1000 VA en fait une solution adaptée à de nombreuses utilisations de commande, d’alimentation auxiliaire ou de séparation de circuits dans l’environnement tertiaire ou industriel.

Les atouts du produit

• Transformateur monophasé pour une intégration simple dans les installations électriques.
• Puissance 1000 VA pour les besoins de commande et d’alimentation adaptés.
• Entrée 230-400 V avec plusieurs tensions primaires déclarées pour s’adapter au réseau.
• Sortie 115-230 V pour alimenter les circuits compatibles avec la tension requise.
• Exécuté en tant que transformateur de séparation, utile pour isoler électriquement certains circuits.
• Livré avec 2 barrettes de couplage pour simplifier la mise en œuvre.
• Format compact avec des dimensions de 150 x 199 x 206 mm.

Pour quels usages choisir ce transformateur ?

Ce transformateur est particulièrement pertinent lorsque vous devez alimenter un circuit de commande, adapter une tension de service ou créer une séparation entre l’alimentation et l’équipement alimenté. Il peut convenir à des coffrets, armoires, tableaux et installations où la fiabilité de l’alimentation auxiliaire est essentielle.

Sa conception en tant que transformateur de séparation répond aux besoins de nombreux montages techniques où l’on recherche une meilleure isolation fonctionnelle entre le réseau et le circuit secondaire. Avant installation, il convient de vérifier la cohérence entre la tension disponible, la tension souhaitée en sortie et la puissance absorbée par l’équipement à alimenter.

Points techniques à retenir

• Puissance apparente de dimensionnement : 1000 VA
• Tension primaire 1 : 215 V
• Tension primaire 2 : 230 V
• Tension primaire 3 : 245 V
• Tension primaire 4 : 385 V
• Tension primaire 5 : 400 V
• Tension primaire 6 : 415 V
• Tension secondaire 1 : 115 V
• Tension secondaire 2 : 230 V
• Résistant aux courts-circuits : non
• Tension relative de court-circuit Uk : 2,21 %
• Classe de matière isolante selon IEC 85 : B

Installation et intégration

Avec ses dimensions de 150 mm de largeur, 199 mm de hauteur et 206 mm de profondeur, ce transformateur trouve facilement sa place dans un environnement de tableau ou de coffret technique. Les données disponibles indiquent qu’il n’est pas adapté à un montage sur rail ni sur platine, ce qui invite à vérifier en amont le mode de fixation prévu dans votre installation.

Il ne s’agit pas d’un transformateur torique, ce qui peut être un point de comparaison utile lors du choix d’une solution adaptée à vos contraintes d’encombrement et de montage. La classe d’isolation déclarée et la structure de séparation en font un composant destiné à des applications techniques exigeantes, à condition de respecter les règles de dimensionnement et de raccordement du constructeur.

Ce qu’il faut vérifier avant commande

• La tension primaire réellement disponible dans votre installation.
• La tension secondaire requise par l’équipement à alimenter.
• La puissance nécessaire pour éviter tout sous-dimensionnement.
• Les contraintes de montage et l’espace disponible dans le coffret.
• La compatibilité avec le mode de couplage prévu par les barrettes fournies.

Une référence claire pour éviter les erreurs de choix

Dans le matériel électrique, les variantes de tension et de puissance peuvent prêter à confusion. La présence de la référence 044268, de la référence commerciale 3710001 et de l’identifiant global 3245060442682 permet d’identifier précisément ce transformateur monophasé et de sécuriser votre commande. C’est un vrai avantage pour les professionnels comme pour les installateurs qui souhaitent gagner du temps et limiter les erreurs de compatibilité.

Si vous recherchez un transformateur de commande et de séparation compact, de 1000 VA, avec primaire 230-400 V et secondaire 115-230 V, ce modèle constitue une base technique sérieuse pour vos tableaux et équipements de distribution électrique.
