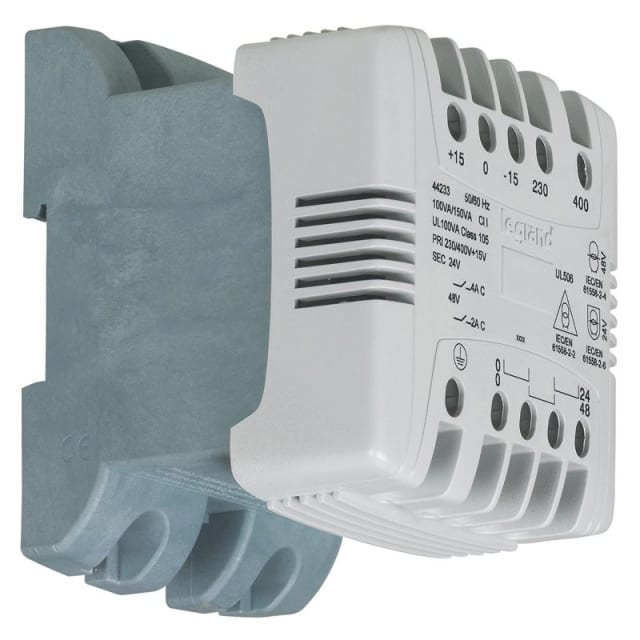

Transformateur de sécurité 100 VA 230-400V 24-48V 044233

Transformateur de sécurité et de séparation 100 VA pour circuits 24 V et 48 V

Ce transformateur monophasé 100 VA est conçu pour alimenter des circuits de commande, de signalisation ou des équipements nécessitant une tension abaissée et isolée. Il fonctionne en transformateur de sécurité en 24 V et en transformateur de séparation en 48 V, ce qui en fait une solution particulièrement adaptée aux installations électriques de tableau lorsque plusieurs niveaux de tension doivent être exploités avec un seul appareil.

Plage primaire 230 à 400 V avec prises d’ajustement

Le primaire accepte les tensions 230 V et 400 V, avec prises intermédiaires 215 V, 245 V, 385 V et 415 V. Cette configuration permet d’ajuster plus finement l’alimentation selon la tension réellement disponible sur l’installation ou selon le besoin de correction en exploitation. Ce point est particulièrement utile dans les armoires électriques et coffrets de commande où la stabilité de la tension secondaire conditionne le bon fonctionnement des organes alimentés.

Double secondaire 24 V et 48 V pour une intégration plus souple

Le secondaire propose une sortie 24 V et une sortie 48 V, ce qui facilite l’alimentation de circuits distincts sans multiplier les transformateurs dans le tableau. Ce format convient aussi bien aux commandes basse tension qu’aux usages de séparation galvanique en 48 V. La puissance apparente de 100 VA permet de couvrir des besoins courants en commande, relais, contacteurs, automatismes ou signalisation avec une réserve cohérente pour des ensembles compacts.

Montage sur rail pour tableaux et coffrets électriques

Ce modèle est adapté au montage sur rail, un avantage concret pour une intégration propre et rapide dans les enveloppes modulaires et les armoires de distribution. Son format de 94 mm de largeur, 94 mm de hauteur et 113 mm de profondeur aide à anticiper l’encombrement dans le coffret tout en conservant une implantation ordonnée aux côtés des protections et appareillages. Il est livré avec deux barrettes de couplage, utiles pour simplifier la mise en œuvre selon le schéma retenu.

Protection des parties actives et indice IP2X

Avec un indice de protection IP2X, ce transformateur est conçu pour limiter l’accès aux parties actives dans son environnement d’installation. Ce niveau de protection correspond bien à un usage en tableau électrique, où la sécurité de manipulation et la maîtrise du câblage sont essentielles. Il s’intègre ainsi dans une logique d’alimentation de commande sécurisée, tout en restant compatible avec une exploitation technique structurée en coffret.

Conception technique adaptée aux usages de commande

Ce transformateur n’est pas un modèle torique et utilise une matière isolante de classe B selon l’IEC 85. Sa tension relative de court-circuit Uk de 8,87 % participe à son comportement électrique dans les applications de commande et d’alimentation auxiliaire. Il n’est pas annoncé comme résistant aux courts-circuits, ce qui implique de prévoir en amont et en aval les protections adaptées dans le tableau pour assurer une exploitation cohérente de l’ensemble.

Un choix pertinent pour les armoires de commande 230/400 V

Grâce à sa combinaison primaire 230-400 V, secondaires 24-48 V, puissance 100 VA et fixation sur rail, ce transformateur répond aux besoins fréquents des tableautiers, installateurs et mainteneurs recherchant une alimentation de commande claire à intégrer. Il convient particulièrement lorsque l’on veut centraliser l’alimentation d’auxiliaires en basse tension dans un espace maîtrisé, sans recourir à plusieurs transformateurs distincts.
