Capteur de gaz méthane en boîtier MD780 078220

Capteur de gaz méthane en boîtier pour surveillance technique dédiée

Le capteur de gaz méthane en boîtier MD780 est conçu pour la détection du méthane (CH4) dans les environnements techniques où une mesure continue et exploitable par centrale est recherchée. Son signal analogique 4-20 mA permet une transmission claire de l’information de concentration, avec une plage de mesure de 0 à 100 % de la LEL. Ce positionnement en fait une solution adaptée aux installations de détection gaz nécessitant une lecture progressive plutôt qu’un simple état tout ou rien.

Principe catalytique adapté à la détection du méthane

Ce modèle fonctionne selon un principe de combustion catalytique, couramment utilisé pour la détection des gaz combustibles. Pour le méthane, cette technologie permet de suivre l’évolution de la concentration dans l’air et d’alimenter la chaîne de sécurité avec un signal analogique cohérent. Le capteur intègre également un filtre à charbon actif destiné à limiter l’influence de gaz nuisibles sur la mesure, ce qui contribue à une détection plus sélective dans les applications prévues.

Intégration simple sur centrale avec sortie 4-20 mA

Le MD780 est prévu pour fonctionner avec une centrale de détection gaz de la gamme compatible. Sa sortie 4-20 mA facilite l’intégration dans une architecture de supervision ou de détection centralisée, avec une exploitation directe des seuils paramétrés côté centrale. Les réglages de calibration étant situés dans l’électronique du détecteur, l’ensemble est pensé pour une mise en œuvre structurée dans les installations industrielles et techniques où la continuité du signal est essentielle.

Boîtier compact pour installation en environnement intérieur technique

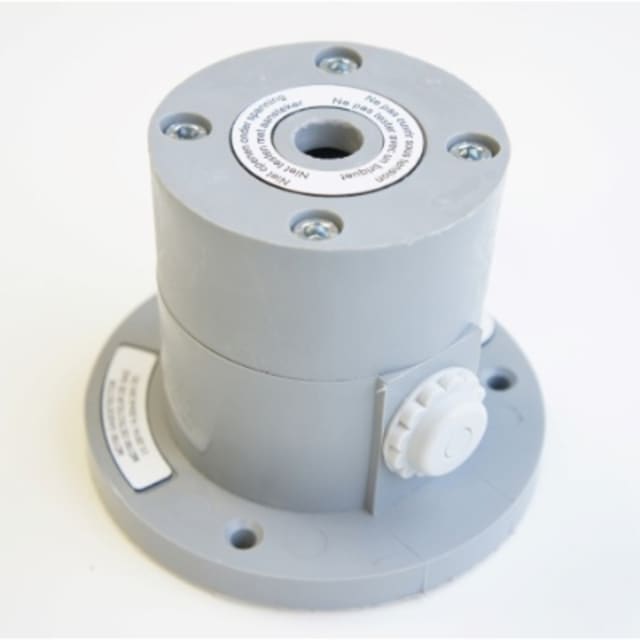

Le détecteur est monté dans un boîtier gris en nylon ininflammable, composé d’une base et d’un capot, avec des dimensions de 95 x 120 mm. Ce format compact facilite son implantation dans des locaux techniques, zones de service ou espaces dédiés à la surveillance gaz. L’entrée presse-étoupe M24 permet une arrivée de câble adaptée à une installation soignée, notamment lorsque le cheminement doit rester propre et conforme aux contraintes de câblage du site.

Caractéristiques électriques pensées pour une exploitation continue

La consommation au repos de 40 mA et la consommation en alarme de 60 mA maximum permettent d’anticiper précisément le dimensionnement de l’alimentation et de la boucle de détection. Cette lisibilité est particulièrement utile pour les intégrateurs, mainteneurs et installateurs qui doivent sécuriser l’équilibre électrique d’une installation multi-capteurs. La sortie analogique apporte en plus une lecture exploitable de la concentration mesurée, utile pour le traitement des seuils d’alerte et d’alarme.

Contraintes d’ambiance et de pose à prendre en compte

Ce capteur est destiné à une utilisation dans une plage de température de 0 °C à +50 °C, avec une humidité relative inférieure à 95 % sans condensation. Son indice de protection IP10 indique une utilisation en environnement intérieur technique approprié, à l’abri des projections et des ambiances exigeant une protection renforcée. Ces éléments sont importants pour sélectionner le bon emplacement et préserver la cohérence du système de détection.

Câblage longue distance pour implantation sur site étendu

Le MD780 autorise un câblage jusqu’à 500 mètres en 3 x 0,8 mm² blindé, et jusqu’à 1 km en 3 x 1 mm² blindé. Cette capacité permet de raccorder le détecteur à une centrale lorsque les points de mesure sont éloignés du tableau de contrôle, sans sortir du cadre de câblage prévu. Pour les bâtiments techniques, locaux industriels ou réseaux de surveillance répartis, cette souplesse simplifie l’implantation des capteurs au plus près des zones à risque méthane.

Un choix pertinent pour la détection méthane en installation centralisée

Avec sa détection dédiée au méthane, sa technologie catalytique, sa sortie 4-20 mA et son format en boîtier compact, le capteur de gaz méthane MD780 répond aux besoins des installations qui exigent une détection continue et intégrable à une logique de sécurité centralisée. Il convient particulièrement aux projets où l’identification précise du gaz détecté, la compatibilité avec une centrale et la maîtrise des paramètres de pose sont des critères déterminants à l’achat.
