Câble caoutchouc souple H07RN-F 4G16mm² noir 10268584

Câble H07RN-F 4G16 mm² pensé pour les alimentations mobiles exigeantes

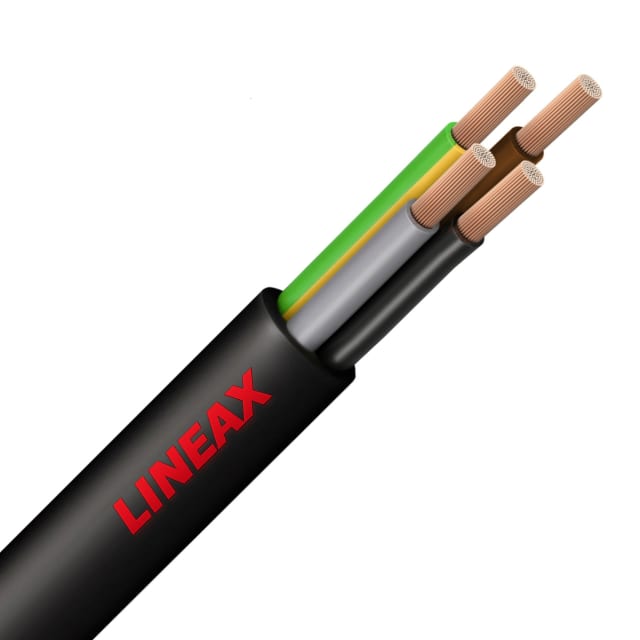

Ce câble caoutchouc souple H07RN-F 4G16 mm² noir appartient à la gamme LINEAX. Il est conçu pour l’alimentation d’équipements mobiles et de matériels soumis à des sollicitations mécaniques régulières, avec une tension nominale de 450/750 V. Sa structure 4 conducteurs avec conducteur de protection intégré convient aux raccordements de puissance nécessitant une section élevée de 16 mm², notamment pour l’alimentation de moteurs, d’outillage lourd, d’installations temporaires, de matériels de chantier, d’espaces événementiels ou d’équipements techniques en environnement dynamique.

Âme cuivre souple classe 5 pour une mise en œuvre plus pratique

Grâce à son âme en cuivre nu de classe 5, ce câble souple offre une très bonne aptitude au cintrage et au passage dans les cheminements où un conducteur rigide serait moins adapté. Sa géométrie ronde et son conducteur multibrins facilitent les manipulations lors de la pose, des déplacements de matériel ou des raccordements sur installations mobiles. L’identification des conducteurs par couleur permet également un repérage clair au moment du câblage, avec présence du conducteur de protection pour les installations nécessitant la continuité de terre.

Isolation EPR et gaine polychloroprène pour les usages intensifs

Le câble est doté d’une isolation en caoutchouc EPR et d’une gaine extérieure en polychloroprène noir, un assemblage particulièrement adapté aux usages où souplesse, tenue mécanique et résistance d’usage sont recherchées. Cette conception permet d’envisager l’emploi du H07RN-F 4G16 mm² dans des contextes de manutention, de raccordement d’appareils mobiles ou de liaisons exposées à des conditions d’exploitation soutenues. La gaine noire protège efficacement l’ensemble tout en conservant la flexibilité attendue sur ce type de câble d’alimentation souple.

Bonne tenue aux huiles, aux vibrations et aux températures de service

Ce câble LINEAX est indiqué pour les équipements soumis à des vibrations importantes et présente une résistance à l’huile selon EN 60811-404, un point utile dans de nombreux environnements techniques ou industriels. Il peut être posé entre -5 et 60 °C, avec une plage de service statique de -25 à 55 °C. La température maximale admissible sur l’âme atteint 85 °C, ce qui en fait une solution adaptée pour des alimentations sollicitées, y compris dans certaines applications frigorifiques ou sur matériels fonctionnant dans des ambiances fraîches.

Section 16 mm² adaptée aux besoins de puissance et aux liaisons robustes

Avec une section nominale de 16 mm² par conducteur, ce câble répond aux besoins de transport d’énergie sur des équipements demandant une capacité de courant plus importante qu’un câble souple standard. Sa résistance du conducteur à 20 °C de 1,21 Ohm/km contribue à une transmission cohérente pour les liaisons de puissance. Son diamètre extérieur d’environ 30,1 mm et son poids de 1150 kg/km traduisent un câble de forte section, à prévoir pour des installations où la robustesse électrique prime sur la compacité.

Rayon de courbure à respecter pour préserver la souplesse du câble

Pour une installation propre et durable, il convient de respecter son rayon de courbure minimal. En utilisation flexible ou en mouvement libre, le rayon admissible est de 180,6 mm, et de 90,3 mm en pose fixe. Ces valeurs sont importantes lors du passage en coffret, du raccordement sur machine, de l’enroulement partiel ou de l’intégration dans un cheminement technique. Elles aident à conserver les performances mécaniques du câble et à éviter les contraintes excessives sur l’âme ou sur la gaine.

Réaction au feu Eca et usage à prévoir hors pose en faisceau

Ce câble H07RN-F LINEAX présente une réaction au feu classée Eca selon EN 13501-6. Il ne s’agit pas d’un câble sans halogène et il n’est pas donné comme faible dégagement de fumée. Pour cette raison, il s’adresse avant tout aux applications où les caractéristiques d’un câble caoutchouc souple priment, avec une pose à prévoir de manière adaptée à sa classification CPR. Il constitue ainsi un choix pertinent pour les alimentations mobiles, les raccordements techniques et certaines installations fixes protégées lorsque les conditions d’emploi correspondent aux exigences du chantier ou de l’équipement.
