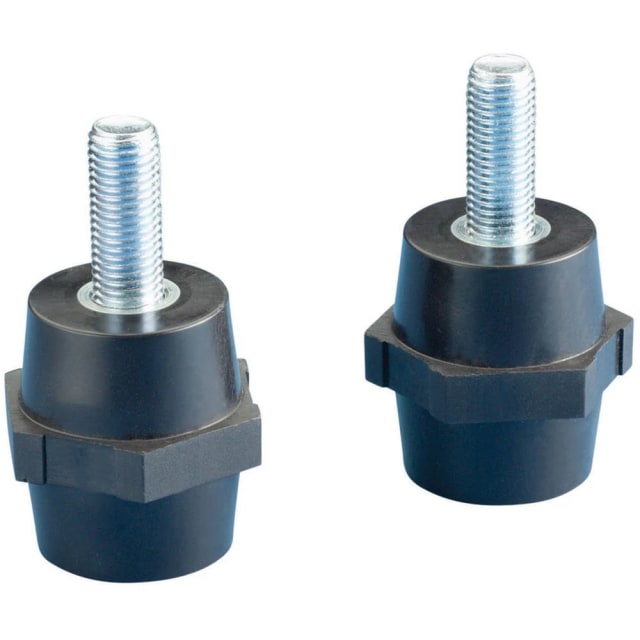

Isolateur électrique ISO TP 50 MM8x17/FM8x15 542070

Isolateur électrique basse tension pour fixation et découplage mécanique

L’isolateur électrique ISO TP 50 MM8x17/FM8x15 est conçu pour assurer l’isolement d’éléments conducteurs tout en permettant une fixation mécanique simple dans les ensembles électriques. Son format mâle/femelle facilite l’intégration sur support, platine, jeu de barres, borne ou pièce de raccordement lorsque l’on recherche à la fois une tenue mécanique correcte et une séparation électrique nette entre les parties.

Format 50 mm adapté aux montages avec besoin de dégagement

Avec une longueur de 50 mm, cet isolateur apporte un espacement utile entre le point de fixation et l’organe supporté. Cette géométrie convient particulièrement aux montages où il faut créer un recul suffisant pour limiter les contacts accidentels, organiser le passage des conducteurs ou positionner proprement des barres et accessoires dans un coffret. Son diamètre extérieur de 41 mm et son encombrement équilibré permettent une implantation stable sans surdimensionner l’ensemble.

Double filetage M8 pour une mise en oeuvre directe

Ce modèle dispose d’un assemblage mâle/femelle en M8 x 1,25, avec une longueur de filetage de 17 mm côté mâle et de 15 mm côté femelle. Cette configuration simplifie le montage sur de nombreux supports et accessoires utilisant la visserie métrique M8. Elle aide à gagner du temps lors de l’installation, tout en facilitant le remplacement ou l’ajustement de l’isolateur dans une structure existante.

Bon comportement face aux efforts de traction, cisaillement et écrasement

Pour les montages soumis à des contraintes mécaniques, cet isolateur offre des valeurs utiles à prendre en compte dès la conception : résistance à la traction de 1000 N, résistance au cisaillement de 1500 N et résistance à l’écrasement de 2000 N. Ces caractéristiques le rendent pertinent pour les points de support qui doivent maintenir des composants conducteurs ou des éléments de raccordement sans déformation d’usage liée à la fixation.

Plage de température étendue pour environnements techniques

Sa température de travail de -40 °C à +130 °C permet d’envisager son emploi dans des environnements électriques variés, y compris lorsque les conditions thermiques évoluent fortement entre la mise à l’arrêt et le fonctionnement. Cet isolateur convient ainsi aux installations où la stabilité des performances mécaniques et de l’isolement doit être conservée malgré les écarts de température rencontrés dans les armoires, coffrets et ensembles de distribution.

Encombrement pratique pour coffrets, enveloppes et supports de connexion

Avec 57 mm de hauteur totale, 41 mm de largeur et 57 mm de profondeur, ce modèle se prête à une intégration propre dans les montages de distribution et de raccordement. Son profil compact, visible sur le produit, favorise un positionnement clair des pièces fixées et aide à conserver une architecture lisible dans les installations techniques. Le poids de 0,15 kg participe aussi à une manipulation simple lors du montage.

Un choix pertinent pour l’isolation et la protection des assemblages

Utilisé dans les applications d’installation, de fixation et de raccordement, cet isolateur électrique répond aux besoins des professionnels recherchant un composant dédié à l’isolation de pièces sous tension ou de supports conducteurs. Il trouve naturellement sa place dans les ensembles où l’on doit combiner fixation, maintien, espacement et protection, avec un format 50 mm et un raccordement M8 particulièrement courant en matériel électrique.
