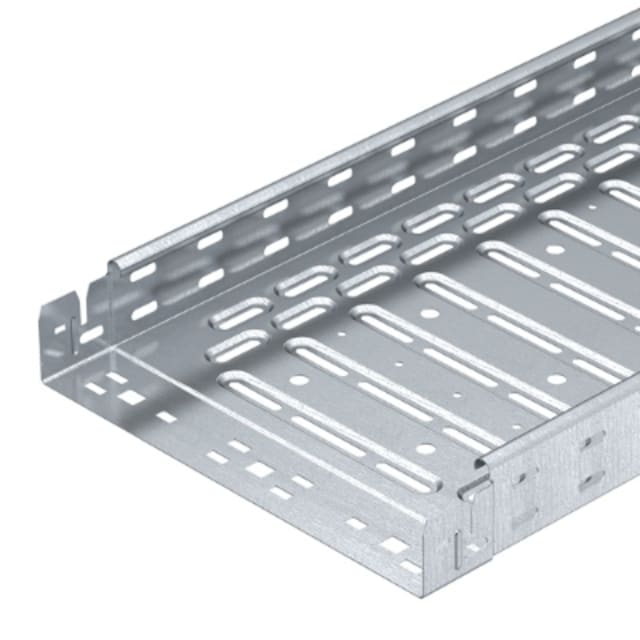

Chemin de câble acier galvanisé 100×60 RKS-Magic 6047611

Chemin de câble acier galvanisé 100×60 avec raccordement intégré

Ce chemin de câble acier galvanisé 100×60 de la gamme RKS-Magic est conçu pour le cheminement structuré des câbles dans les installations techniques. Son système de raccordement intégré permet un assemblage rapide entre éléments, ce qui simplifie la pose sur chantier et réduit les opérations de liaison lors du montage. Avec une longueur totale de 3050 mm et une longueur utile de 3000 mm, il offre un format pratique pour réaliser des parcours continus tout en gardant une mise en œuvre rationnelle.

Format 100 x 60 mm adapté aux réseaux de câblage courants

Avec une largeur de 100 mm et une hauteur de 60 mm, ce chemin de câble métallique convient à de nombreux cheminements électriques nécessitant une organisation nette et une bonne tenue des conducteurs. Sa section utilisable de 5800 mm² aide à accueillir les câbles de manière ordonnée, aussi bien dans les environnements tertiaires que dans les locaux techniques, ateliers ou zones d’installation nécessitant un support de câblage robuste et bien dimensionné.

Acier galvanisé en continu pour les installations intérieures techniques

Fabriqué en acier avec traitement de surface galvanisé en continu de type Sendzimir, ce chemin de câble est destiné aux installations où l’on recherche une finition métallique adaptée aux environnements intérieurs techniques. Sa teinte grise, associée au RAL 7030, facilite son intégration visuelle dans les locaux d’exploitation, plafonds techniques, gaines et zones de circulation des réseaux. L’épaisseur de matière de 0,75 mm permet de conserver un bon équilibre entre tenue mécanique, maniabilité et facilité de pose.

Perforations de fond et de côtés pour une pose plus fonctionnelle

Ce modèle dispose d’une perforation de fond ainsi que d’un poinçonnage latéral continu. Les perforations latérales de 7 x 20 mm permettent l’installation d’éléments de montage et de raccordement complémentaires, tandis que la perforation prévue pour la suspension directe sur tige filetée facilite certaines configurations de support. Cette conception rend le chemin de câble particulièrement pratique pour les installateurs qui doivent adapter rapidement le cheminement aux contraintes du chantier.

Charges admissibles utiles pour le dimensionnement des supports

Le produit est donné pour un espacement de supports possible de 1 à 2,5 m, ce qui laisse une vraie souplesse de conception selon le tracé et la charge transportée. Les charges de travail sécurisées maximales selon IEC 61537 sont annoncées à 1200 N/m avec des supports espacés de 1,0 m, 900 N/m à 1,5 m, 600 N/m à 2,0 m et 400 N/m à 2,5 m. Ces valeurs sont utiles pour choisir le bon entraxe de fixation et optimiser le dimensionnement de l’installation sans surcharger la structure porteuse.

Adapté au maintien de fonction pour les installations exigeantes

Ce chemin de câble est adapté au maintien de fonction et testé selon les exigences associées à ce type d’application. Il peut donc être retenu dans les projets où la continuité de certains circuits doit être prise en compte dans le choix du support de câbles. Sa conception assure également une continuité équipotentielle sans composant additionnel, un point intéressant pour simplifier l’intégration dans les ensembles de cheminement métalliques.

Une solution de cheminement pensée pour gagner du temps à la pose

Grâce à son système Magic à fixation rapide intégrée, ce chemin de câble métallique est particulièrement pertinent pour les professionnels recherchant un montage fluide sur site. L’absence de couvercle sur cette version permet un accès direct aux conducteurs lors de la pose, des reprises ou des extensions de réseau. Son poids de 1,34 kg/m contribue aussi à une manipulation plus aisée, notamment lors des interventions en hauteur, sur consoles, suspentes ou structures techniques.
