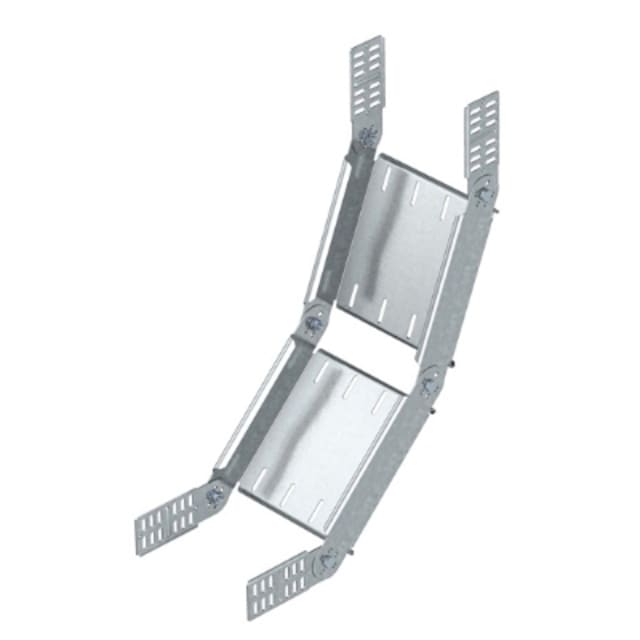

Coude articulé vertical 90° pour chemin de câbles 7006349

Coude articulé vertical 90° pour chemin de câbles 7006349

Le coude articulé vertical 90° 7006349 est conçu pour réaliser un changement de direction en hausse ou en baisse sur un chemin de câbles, tout en conservant une installation propre, stable et cohérente. Adapté aux chemins de câbles de 60 mm de hauteur latérale et de 200 mm de largeur, il s’intègre facilement dans les configurations de pose nécessitant un passage vertical précis.

Issu de la série KTS, ce modèle sous la référence commerciale RGBV 620 FS est une solution technique fiable pour les installations de distribution de câbles en environnement tertiaire, industriel ou technique. Sa forme de construction en coude à genouillière complet facilite l’orientation verticale à 90° tout en assurant une continuité adaptée du cheminement.

Les atouts de ce coude pour chemin de câbles

Changement de direction vertical à 90° pour une montée ou une descente nette du chemin de câbles. Compatibilité avec les chemins de câbles de 60 mm de hauteur et 200 mm de largeur. Rayon intérieur de 400 mm pour accompagner le passage des câbles avec plus de confort. Construction en acier pour une bonne tenue mécanique. Finition galvanisée en continu (sendzimir) avec aspect zinc pour une protection adaptée aux installations techniques. Modèle à raccordement intégré pour une mise en œuvre simplifiée.

Pour quels usages choisir ce coude articulé vertical ?

Ce raccord est particulièrement utile lorsqu’un chemin de câbles doit franchir un niveau, s’adapter à une contrainte architecturale ou rejoindre un autre tronçon en décalage vertical. Il convient aux installations où l’on recherche une transition nette, sans improvisation sur le chantier, avec un accessoire dimensionné pour s’intégrer au système existant. Il est adapté notamment aux réseaux de câbles en: bâtiments tertiaires et techniques, locaux industriels, zones de distribution électrique, parcours de câblage nécessitant une montée ou une descente verticale maîtrisée.

Points techniques à retenir

Le coude articulé présente les caractéristiques suivantes :

• Angle : 90°
• Changement de direction : en hausse / en baisse
• Hauteur de caniveau de câble : 60 mm
• Largeur de caniveau de câble : 200 mm
• Rayon intérieur : 400 mm
• Matière : acier
• Épaisseur du matériau : 1 mm
• Traitement de surface : galvanisé en continu (sendzimir)
• Couleur : zinc
• Modèle : raccordement intégré

À noter : ce modèle ne comporte pas de poinçonnage de côté, ni de perforation de sol. Il n’est pas indiqué comme adapté au maintien de fonction.

Conseils de choix et de pose

Avant de commander, vérifiez bien la compatibilité avec la largeur et la hauteur de votre chemin de câbles, ainsi que la logique d’assemblage de votre installation. La référence 7006349, la référence commerciale RGBV 620 FS et le code 0302860 facilitent l’identification du bon accessoire, notamment en cas de système déjà en place ou de projet avec nomenclature précise.

Pour une installation soignée, il est recommandé de contrôler l’alignement des tronçons adjacents et de prévoir les éléments de fixation et de raccordement associés selon la configuration du chantier.

Pourquoi l’intégrer à votre installation ?

Un coude vertical articulé bien dimensionné améliore la continuité du cheminement des câbles, limite les adaptations de terrain et contribue à une pose plus propre. C’est un accessoire discret mais essentiel pour structurer un réseau de chemin de câbles fiable et évolutif.

Le coude articulé vertical 90° 7006349 constitue ainsi une solution professionnelle pour réaliser des changements de niveau avec rigueur, tout en conservant une cohérence mécanique et visuelle dans l’ensemble de l’installation.
