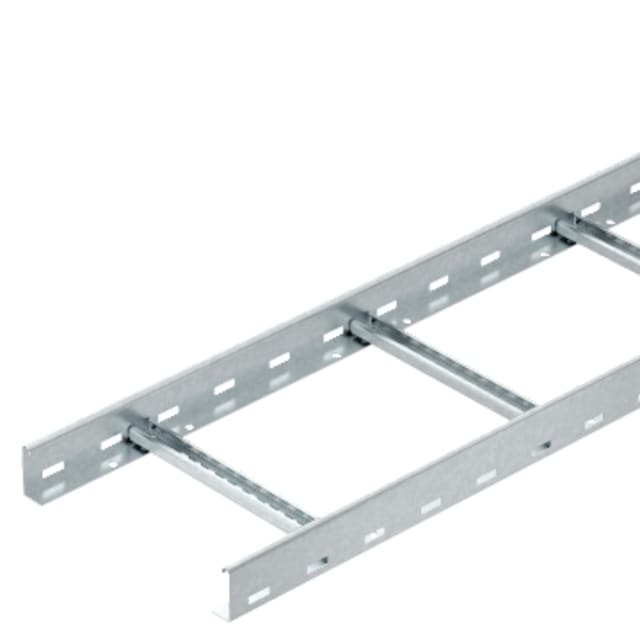

Échelle à câbles galvanisée 200×60 mm 6 m 6209630

Échelle à câbles galvanisée 200×60 mm en longueur 6 m pour cheminement structuré

Cette échelle à câbles galvanisée 200×60 mm de 6 mètres est conçue pour le support et l’acheminement de câbles sur parcours techniques apparents. Son format 200 mm de large sur 60 mm de haut offre une section utilisable de 8000 mm², adaptée aux installations qui demandent un passage ordonné, accessible et évolutif. La longueur de 6 m permet de couvrir de grandes portées avec moins de jonctions, ce qui facilite la continuité du cheminement sur les réseaux électriques et courants faibles.

Structure soudée avec barreaux perforés pour une pose pratique des câbles

Le modèle repose sur des barreaux à profil perforé soudés sur les longerons. Cette conception apporte un support régulier des câbles tout en simplifiant les opérations de fixation, de bridage et d’organisation du faisceau sur le cheminement. Les échelons sont ouverts vers le haut avec un profil C30, et la fente de barreau d’environ 16,5 à 17 mm facilite le passage des accessoires de fixation compatibles. Le pas d’échelons de 300 mm contribue à une répartition claire des appuis et à une installation propre sur chantier.

Longerons latéraux 60 mm avec profil plat et bords renforcés

Avec ses longerons latéraux de 60 mm à profil plat, cette échelle à câbles métallique est pensée pour conjuguer encombrement maîtrisé et tenue mécanique. Le longeron latéral est formé avec un bord enroulé, ce qui participe au renforcement de l’ensemble tout en améliorant la protection des arêtes au contact des câbles et lors de la manutention. Le poinçonnage latéral présent sur les côtés apporte une base utile pour l’assemblage et l’adaptation sur les supports ou accessoires prévus pour ce type de système.

Finition galvanisée en continu pour les environnements techniques intérieurs

Fabriquée en acier avec traitement de surface galvanisé en continu type Sendzimir, cette échelle à câbles présente une finition zinc adaptée aux installations techniques où l’on recherche un chemin de câbles métallique prêt à poser, homogène et cohérent avec les équipements de supportage usuels. Cette exécution convient particulièrement aux locaux techniques, bâtiments tertiaires, ateliers, zones de circulation de réseaux et installations industrielles en intérieur, lorsque le projet demande une solution métallique standard de distribution de câbles.

Capacité de charge à adapter selon l’espacement des supports

Cette échelle à câbles 200×60 mm est prévue pour un espacement de supports possible de 1,5 à 4 m, ce qui permet d’ajuster la conception du parcours selon les contraintes du site. Les charges de travail sécurisées maximales selon l’IEC 61537 sont de 3300 N/m à 1,5 m, 2000 N/m à 2 m, 1300 N/m à 2,5 m, 1000 N/m à 3 m et 400 N/m à 4 m. Ces valeurs aident à dimensionner correctement le supportage selon la densité de câbles, la portée visée et les réserves d’évolution du réseau, tout en gardant une lecture claire du comportement mécanique du produit.

Format 200 mm adapté aux faisceaux de câbles à organiser et faire évoluer

La largeur utile de 200 mm constitue un bon compromis pour les installations qui doivent accueillir plusieurs départs sans basculer sur un encombrement excessif. Ce format convient aux faisceaux de puissance, de commande ou de communication lorsque l’objectif est de conserver un accès simple aux câbles pendant la pose, la maintenance ou l’extension de ligne. Son poids de 2,67 kg/m reste cohérent pour la manutention, tout en conservant une structure destinée à un usage technique soutenu sur réseaux suspendus ou fixés sur consoles.

Intégration dans un système de pose avec accessoires de fixation dédiés

Pour la mise en œuvre sur console, la fixation s’effectue avec des pièces de serrage de type LKS 40. La bride de fixation associée correspond au type 2056, ce qui facilite l’intégration de cette échelle dans un système complet de cheminement. Ce point est important pour les installateurs qui recherchent une solution compatible avec les accessoires de montage adaptés au profil de l’échelle, afin de sécuriser l’assemblage et de gagner du temps lors de la pose sur site.
