Prise RJ45 Cat 5e non blindée 45 mm PVC 6117337

Module RJ45 Cat 5e pour une liaison réseau non blindée

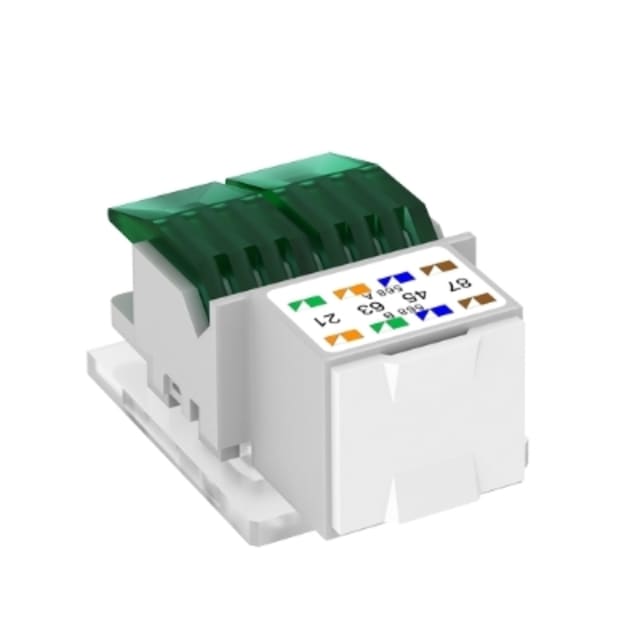

L’OBO Bettermann ASM-C5 référence 6117337 reçoit une connexion RJ45 de catégorie 5e sans blindage. Il convient à une liaison cuivre dont toute la chaîne respecte cette catégorie, du câble aux cordons de brassage. La version non blindée doit être choisie volontairement : elle ne remplace pas la référence blindée 6117325 lorsque le projet exige une continuité d’écran.

Format RM conçu pour les supports de données OBO compatibles

Le module utilise une ouverture de montage de type RM et s’installe notamment dans les supports pour prises informatiques OBO DTG-2RM et DTS-2RM. Sa compatibilité dépend donc du support exact, pas uniquement de sa largeur apparente. La référence complète permet d’éviter les variantes de type C, dont la géométrie de fixation est différente.

Encombrement réduit pour intégrer facilement le point de données

Avec environ 43 mm de long, 21,5 mm de large et 14 mm de haut, le module prend place dans les boîtiers prévus sans volume superflu. Ces dimensions concernent le connecteur lui-même. Il faut aussi conserver derrière le support le rayon de courbure nécessaire au câble réseau et éviter toute traction sur les conducteurs raccordés.

Capuchon antipoussière et collier fournis pour une finition propre

OBO livre le module avec un capuchon antipoussière, un collier de câble et les instructions de montage. Le capuchon protège la prise libre contre les dépôts courants, tandis que le collier aide à maintenir le câble selon la méthode prescrite. Ces accessoires ne rendent pas la prise étanche et ne dispensent pas d’un boîtier adapté à l’environnement.

Raccordement à contrôler pour conserver les performances Cat 5e

La gaine est retirée sur la longueur strictement nécessaire et les paires restent torsadées jusqu’au plus près des contacts. Le code de câblage choisi doit être identique aux deux extrémités de la liaison. Après montage, un testeur de câblage ou un certificateur approprié vérifie l’ordre des conducteurs, les défauts de contact et les performances attendues du lien.
