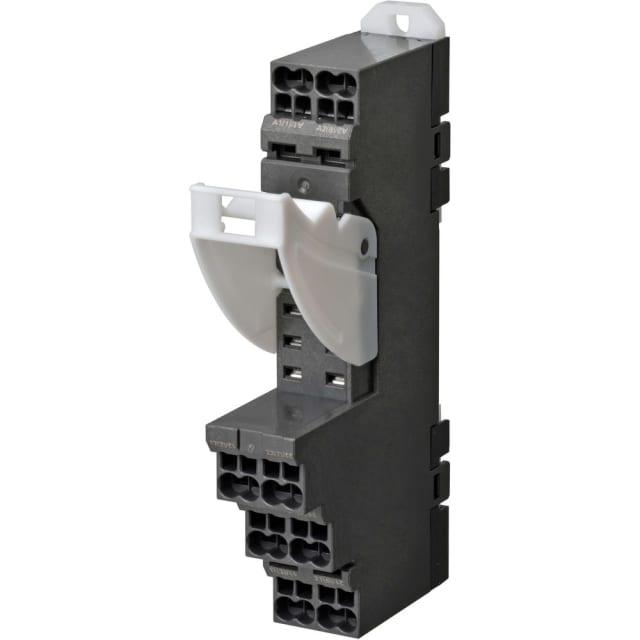

Socle relais 8 broches rail DIN borne push-in P2R 8101R
Socle relais 8 broches à montage sur rail DIN 35 mm, avec bornes push-in, format compact et encombrement réduit pour une intégration simple dans les armoires électriques et interfaces industrielles.
12.80€
99 en stock
99 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 12.80€ | 0% |
| 3-5 | 12.54€ | 2% |
| 6-10 | 12.42€ | 3% |
| 11+ | 12.29€ | 4% |
Socle relais 8 broches compact pour rail DIN 35 mm
Ce socle relais 8 broches est conçu pour l’installation sur rail DIN 35 mm, avec possibilité de montage en surface selon l’implantation de l’armoire. Son format étroit de 15,5 mm permet d’optimiser la place disponible sur le rail tout en conservant une implantation propre et lisible dans les ensembles de commande, d’interface et d’automatisme.
Connexion Push-In pour un câblage rapide et net
La version à borne push-in facilite le raccordement des conducteurs et simplifie les opérations de câblage en atelier comme en maintenance. Ce principe de connexion est particulièrement apprécié pour gagner du temps lors de l’assemblage, limiter les manipulations au bornier et obtenir un câblage plus ordonné dans les coffrets industriels.
Compatible avec plusieurs familles d’appareils de commande
Ce socle appartient à une famille prévue pour différents équipements industriels compacts, notamment des relais enfichables et certains modules de commande associés. Il convient ainsi aux applications où l’on recherche une base de raccordement dédiée à un appareillage enfichable 8 broches, avec une intégration cohérente dans les circuits de commande et d’interface.
Encombrement maîtrisé pour armoires et coffrets techniques
Avec une largeur de 15,5 mm, une hauteur de 90 mm et une profondeur d’environ 52,4 mm, ce socle s’intègre facilement dans les tableaux où la densité de composants est un critère important. Son gabarit favorise une implantation rationnelle des relais sur rail DIN, tout en laissant une lecture claire des départs et des points de raccordement.
Configuration 8 broches pour relais et interfaces enfichables
La configuration 8 broches répond aux besoins courants des circuits de commande nécessitant un support adapté aux relais enfichables correspondants. Elle permet de préparer un montage propre, démontable et pratique pour les opérations de remplacement, sans reprise complète du câblage au niveau de l’installation.
Socle monobloc sans borne amovible ni extension fonctionnelle
Ce modèle est réalisé dans une exécution simple et directe, sans bornes amovibles et sans supplément fonctionnel additionnel. Cette conception convient aux installations qui privilégient une base de raccordement dédiée, compacte et facile à intégrer, sans ajouter d’accessoires ou de fonctions non nécessaires au montage.
Un choix pertinent pour le câblage d’interfaces industrielles
Ce socle relais rail DIN borne push-in convient particulièrement aux armoires de commande, coffrets d’automatisme, interfaces de relais et ensembles de pilotage où l’on recherche un support 8 broches peu encombrant. Il apporte une solution claire pour organiser le raccordement d’un relais enfichable dans un environnement technique exigeant, avec un montage adapté aux pratiques actuelles de câblage industriel.
Documentation PDF
Caractéristiques techniques
| Exécution du raccordement électrique | autre |
|---|---|
| Type de montage | Rail DIN 35 mm |
| Nombre de broches | 8 |
| Largeur | 15.5 mm |
| Hauteur | 90 mm |
| Supplément fonctionnel possible | non |
| Bornes amovibles | non |
| Profondeur | 52.4 mm |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même marque dans la catégorie la plus précise
Avec quels relais ou équipements le socle P2R 8101R est-il compatible ?
Ce socle est prévu pour les relais Omron de la famille P2RF-08-PU, avec 8 broches. Les correspondances les plus couramment indiquées sont notamment les relais G2R-2-S, ainsi que certains équipements des séries H3RN et K7L, selon la documentation constructeur.
Sur quel support se monte ce socle relais ?
Il se monte sur rail DIN de 35 mm. La fiche produit indique aussi un montage possible sur rail DIN ou en surface selon les variantes de la série P2RF, mais pour ce modèle la fixation rail DIN est la référence la plus courante.
Le câblage se fait-il avec des bornes push-in ?
Oui, ce socle utilise des bornes push-in. C’est pratique pour un câblage rapide et propre dans un coffret, sans avoir besoin de vis de serrage sur les bornes.
Ce socle prend-il beaucoup de place dans l’armoire électrique ?
Non, c’est un modèle compact : 15,5 mm de large pour 90 mm de haut et 52,4 mm de profondeur. Il est adapté aux montages où l’encombrement sur rail DIN doit rester réduit.
Peut-on ajouter une fonction supplémentaire ou un accessoire intégré sur ce socle ?
Non, d’après les caractéristiques disponibles, ce modèle n’a pas de supplément fonctionnel possible. Il faut donc le considérer comme un socle simple, destiné au raccordement et au maintien du relais.
Les bornes sont-elles amovibles ?
Non, les bornes ne sont pas amovibles sur ce modèle. Cela signifie qu’il faut prévoir le câblage directement sur le socle en place.
