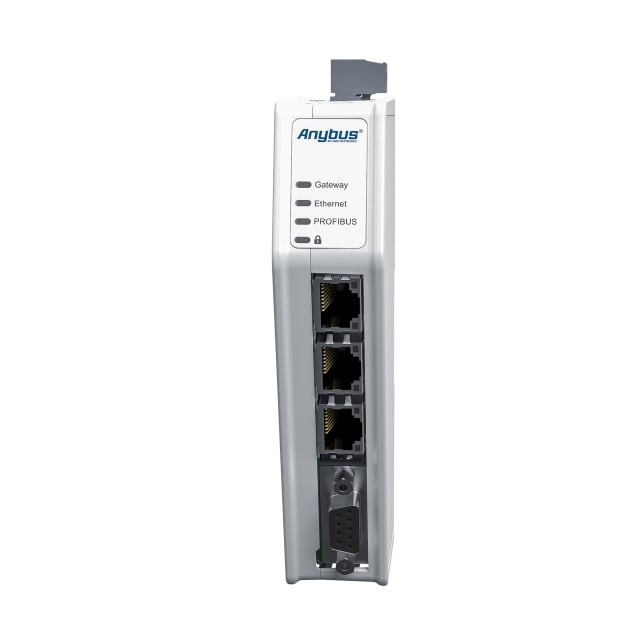

Passerelle Ethernet vers PROFIBUS DP Device ABC4091-A

Passerelle Ethernet vers PROFIBUS DP Device pour l’interconnexion d’automatismes industriels

La passerelle Ethernet vers PROFIBUS DP Device ABC4091-A de la série Anybus est conçue pour faire dialoguer un système de contrôle PROFIBUS DP avec un environnement Ethernet industriel. Elle prend en charge plusieurs protocoles Ethernet courants, dont PROFINET, EtherCAT, EtherNet/IP et Modbus TCP, ce qui en fait une solution particulièrement adaptée aux architectures d’automatisation qui doivent relier des équipements ou des réseaux de générations différentes sans revoir l’ensemble de l’installation.

Compatibilité multi-protocoles pour simplifier les migrations et intégrations

Ce convertisseur de protocole permet de connecter un réseau PROFIBUS DP en mode DP Device à une infrastructure Ethernet industrielle avec une seule passerelle. Ce positionnement est particulièrement utile pour les projets de modernisation, d’extension de ligne ou d’intégration de machines, lorsque des automates, îlots d’E/S ou systèmes de pilotage doivent échanger des données malgré des standards de communication différents. La prise en charge de plusieurs protocoles côté Ethernet aide à standardiser l’intégration tout en limitant les adaptations matérielles.

Échange de données dimensionné pour les applications de commande

La passerelle gère une adresse PROFIBUS de 0 à 125 et un débit PROFIBUS allant de 9,6 kbit/s à 12 Mbit/s, ce qui facilite son insertion dans de nombreuses topologies existantes. Elle accepte jusqu’à 244 octets en entrée et 244 octets en sortie côté PROFIBUS, ainsi que jusqu’à 1500 octets en entrée et en sortie côté Ethernet. Cette capacité de traitement permet de transporter les données utiles nécessaires aux échanges de commande, de statut et de supervision entre automates et équipements de terrain.

Interface Ethernet double port pour une intégration réseau pratique

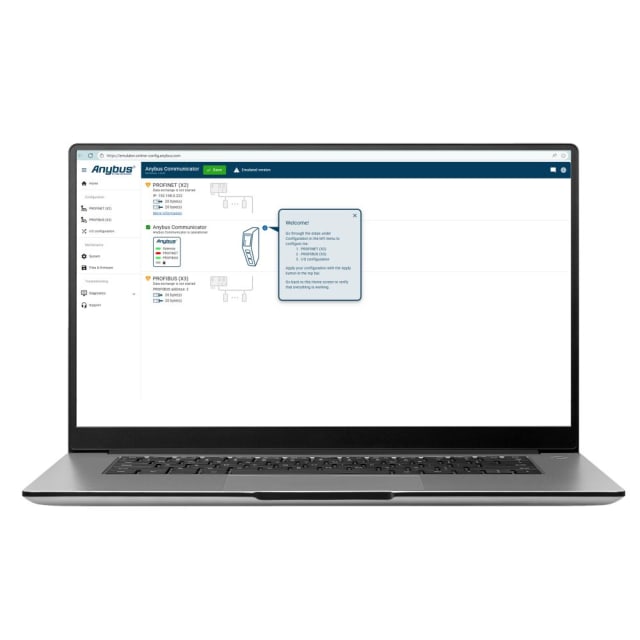

Avec ses 2 ports RJ45 en 10/100 Mbit/s, cette passerelle s’intègre facilement dans une armoire industrielle ou sur une ligne automatisée. Le double port Ethernet facilite le raccordement dans les environnements où la continuité de câblage et la lisibilité de l’architecture réseau sont importantes. Pour la mise en service et les réglages, la configuration s’effectue via une interface web sur port Ethernet, ce qui permet une prise en main directe lors de l’intégration ou des opérations de maintenance.

Format compact sur rail DIN pour les armoires électriques industrielles

Son boîtier prévu pour montage sur rail DIN EN 50022 répond aux contraintes d’encombrement des coffrets et armoires d’automatisme. Avec seulement 27 mm de largeur pour 144 mm de hauteur et 98 mm de profondeur, cette passerelle s’installe facilement dans les espaces techniques où chaque emplacement compte. Son format mince est un avantage concret pour les tableaux regroupant automates, protections, alimentations et modules de communication.

Conçue pour les environnements industriels avec alimentation 12 à 30 V DC

Alimentée en 12 à 30 V DC, la passerelle s’adapte aux alimentations couramment utilisées dans l’industrie. Sa consommation nominale de 90 mA à 24 V DC, avec un maximum de 125 mA à 24 V DC, facilite le dimensionnement de l’alimentation de commande. Elle fonctionne dans une plage de température de -25 °C à 70 °C et supporte un stockage de -40 °C à 85 °C, ce qui la rend adaptée aux environnements techniques exposés à des variations thermiques importantes.

Boîtier technique adapté à une installation en coffret

Le boîtier en PC ABS classé UL 94 V0 et l’indice de protection IP20 correspondent à une utilisation en environnement protégé, typiquement en armoire ou coffret électrique. Son poids contenu de 150 g contribue à une installation simple sur rail DIN sans alourdir l’ensemble. Pour les intégrateurs et mainteneurs, ce type de conception convient aux applications où la compacité, l’accessibilité et la cohérence avec les équipements d’automatisation existants sont recherchées.

Un choix pertinent pour relier PROFIBUS DP et Ethernet industriel

Cette passerelle Ethernet vers PROFIBUS DP Device s’adresse aux professionnels qui souhaitent interfacer un réseau PROFIBUS avec des systèmes Ethernet industriels tels que PROFINET, EtherCAT, EtherNet/IP ou Modbus TCP. Elle répond aux besoins typiques de conversion de protocole dans l’automatisation industrielle, notamment pour la communication entre automates, la modernisation d’installations existantes et l’intégration de sous-ensembles techniques dans une architecture réseau cohérente et exploitable.
