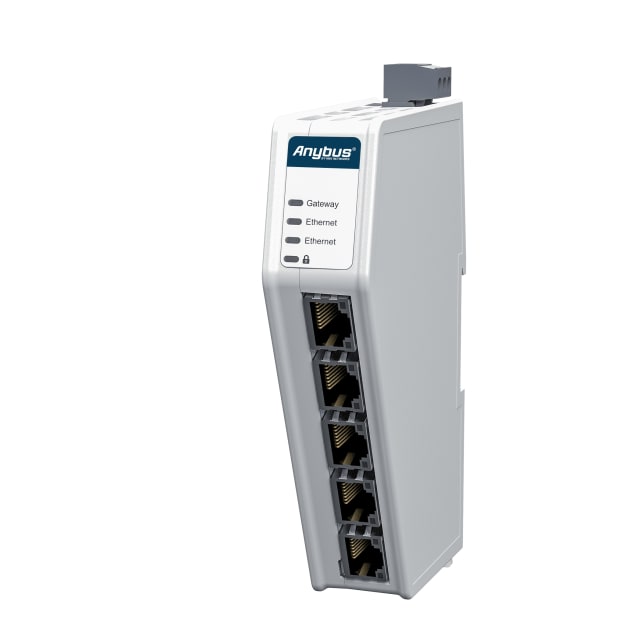

Passerelle Modbus TCP Client Ethernet commun ABC3290-A

Passerelle industrielle pour relier un équipement Modbus TCP à plusieurs réseaux Ethernet industriels

Cette passerelle Modbus TCP Client Ethernet commun Anybus est conçue pour intégrer un équipement ou un sous-ensemble Modbus TCP dans une architecture d’automatisation reposant sur des protocoles Ethernet industriels majeurs. Elle permet de faire l’interface avec des environnements PROFINET, EtherCAT et EtherNet/IP, tout en s’intégrant proprement dans une armoire de commande. Pour les projets de rétrofit, d’extension de ligne ou d’interconnexion entre équipements hétérogènes, elle apporte une solution claire pour échanger les données entre terrain et contrôle-commande sans refonte complète de l’installation.

Compatibilité multi-protocole utile pour les architectures d’automatisation évolutives

Le principal intérêt de ce module de communication industriel réside dans sa capacité à dialoguer avec plusieurs standards Ethernet industriels courants. Cette polyvalence simplifie la gestion des parcs machines lorsqu’un même site exploite différents automates, îlots ou cellules de production. Dans une logique de maintenance et d’évolution, cela permet de standardiser l’intégration d’équipements Modbus TCP vers des réseaux PROFINET, EtherCAT ou EtherNet/IP, avec une solution compacte et adaptée aux environnements industriels.

Double port RJ45 pour un raccordement réseau pratique en armoire

Équipée de 2 ports RJ45, la passerelle facilite le câblage Ethernet dans les coffrets et armoires industrielles. Ce double raccordement contribue à une intégration plus souple sur machine ou sur ligne, notamment lorsque l’implantation impose une organisation réseau compacte. Pour l’installateur comme pour l’exploitant, ce format réduit les contraintes de raccordement, limite l’encombrement fonctionnel autour du module et simplifie l’insertion dans une architecture réseau industrielle existante.

Format rail DIN compact pour une intégration propre dans les coffrets électriques

Avec ses dimensions de 27 x 144 x 98 mm, son montage sur rail DIN et son boîtier plastique, ce module s’intègre facilement dans les enveloppes techniques où l’espace est compté. Son format étroit est particulièrement intéressant dans les armoires de pilotage, coffrets d’automatisation et ensembles de communication où chaque millimètre disponible compte. Son poids contenu de 150 g facilite également la mise en place et l’organisation des équipements sur rail.

Alimentation continue simple à mettre en œuvre sur installation industrielle

La passerelle fonctionne en 12 à 30 V DC via un bornier à vis 3 broches, une plage d’alimentation bien adaptée aux usages industriels courants. Sa consommation typique de 90 mA sous 24 V DC et sa puissance maximale de 3 W aident à maîtriser le dimensionnement de l’alimentation dans l’armoire. Pour les intégrateurs, cela permet d’ajouter la fonction de communication sans alourdir inutilement le bilan énergétique du coffret.

Protection électrique intégrée pour sécuriser le raccordement

Ce modèle intègre une protection contre l’inversion de polarité et les courts-circuits, ce qui constitue un avantage concret lors des opérations de câblage, de remplacement ou de maintenance. Dans un environnement technique où les interventions peuvent être rapides et répétées, cette protection contribue à sécuriser la mise en service du module et à limiter les conséquences d’une erreur de raccordement sur l’alimentation.

Conçu pour fonctionner dans des conditions industrielles exigeantes

Prévue pour une température de fonctionnement de -25 à +70 °C, avec une plage de stockage de -40 à +85 °C, cette passerelle convient à de nombreuses installations industrielles soumises à des variations thermiques marquées. Son indice de protection IP20 la destine à une intégration en coffret ou en armoire. Ce positionnement en fait un choix pertinent pour les applications d’automatisation, d’interfaçage réseau et de communication machine dans un environnement protégé.

Un module de communication Anybus pertinent pour les projets de modernisation et d’interconnexion

Dans un projet de modernisation d’installation, cette passerelle Anybus permet de conserver un équipement Modbus TCP tout en l’intégrant à une infrastructure Ethernet industriel plus large. Elle répond bien aux besoins d’interconnexion entre machines, d’harmonisation de communication sur ligne et d’ajout de passerelle réseau dans une architecture technique existante. Pour une boutique spécialisée en matériel électrique et automatisation industrielle, c’est un composant particulièrement adapté aux besoins des intégrateurs, tableautiers, automaticiens et services maintenance recherchant une passerelle Modbus TCP vers Ethernet industriel compacte et lisible à déployer.
