Bloc de jonction capteurs actionneurs 3244449

Bloc de jonction capteurs actionneurs 3 niveaux pour rail DIN

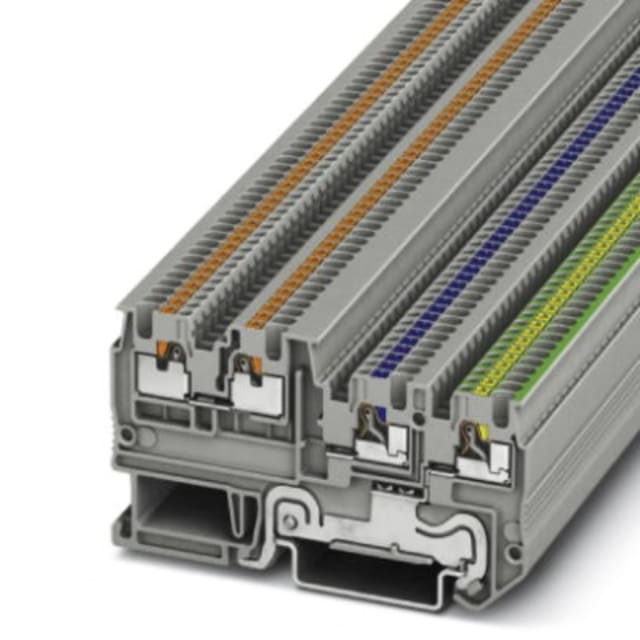

Ce bloc de jonction capteurs actionneurs est conçu pour le raccordement structuré des signaux en automatisme sur rail DIN 35 mm. Son format étroit de 3,5 mm permet d’optimiser la place disponible dans l’armoire tout en conservant une implantation claire des circuits. Sa configuration à 3 étages convient particulièrement aux montages compacts où il faut regrouper plusieurs potentiels dans un encombrement réduit.

Configuration adaptée au câblage des capteurs et actionneurs

Le produit est prévu pour les applications de raccordement d’automatisme avec une architecture de borne capteurs/actionneurs intégrant une fonction de conducteur de protection. Cette disposition facilite l’organisation des liaisons terrain dans les ensembles industriels, avec 4 points de connexion et 3 potentiels répartis sur 3 niveaux. C’est une solution pertinente pour réaliser un câblage lisible, dense et cohérent dans les coffrets et armoires de commande.

Raccordement de conducteurs de 0,14 à 1,5 mm²

Cette borne accepte les conducteurs monofiliaires, multifilaires et à brins fins dans une plage de 0,14 à 1,5 mm², avec ou sans gaine selon les versions de conducteurs indiquées. Cette compatibilité couvre les sections couramment utilisées pour les signaux, commandes et liaisons de terrain en automatisme. Elle permet de conserver une même logique de raccordement sur différents types de câbles, ce qui simplifie la préparation du câblage en atelier comme les interventions de maintenance.

Caractéristiques électriques pour circuits de commande

Avec un courant de dimensionnement de 13,5 A et une tension de dimensionnement de 250 V, ce bloc de jonction répond aux besoins des circuits de raccordement et de distribution de signaux dans les installations d’automatisme. Son dimensionnement en 1,5 mm² le destine à des montages où l’on recherche à la fois compacité et tenue électrique adaptée aux liaisons de commande et de terrain.

Format compact pour armoires à forte densité

Ses dimensions de 3,5 mm de largeur pour 74,4 mm de hauteur et 74,4 mm de profondeur en font une borne particulièrement intéressante lorsque l’espace sur rail est compté. Ce profil fin aide à augmenter la densité de raccordement sans multiplier les accessoires volumineux. Le montage sur rail DIN 35 mm permet en outre une intégration simple dans les enveloppes industrielles standard.

Tenue de service et comportement de l’isolant

Le corps isolant est conçu pour une température de service de -60 à 105 °C, ce qui autorise son emploi dans des environnements techniques exposés à des variations thermiques importantes. La matière d’isolation est classée UL 94 V0, un point utile pour les intégrateurs et tableautiers recherchant des composants adaptés aux exigences habituelles de construction d’ensembles de raccordement.

Points d’attention pour l’intégration en coffret

Cette borne est livrée comme élément de raccordement à compléter selon l’implantation prévue, avec nécessité d’une plaque de fermeture. Elle n’intègre pas de fonction d’alimentation, de séparation ni de raccordement protégé, et ne comporte pas de LED. Ce positionnement en fait un bloc de jonction dédié avant tout au raccordement compact de capteurs et actionneurs, lorsque l’objectif est de construire une interface de câblage sobre, nette et techniquement bien organisée.
