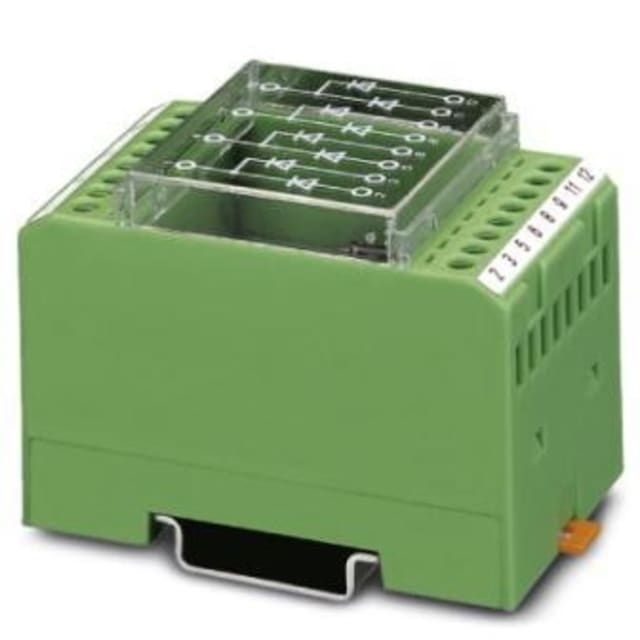

Module test lampes à diodes cathodes communes 2950132

Module test lampes à diodes cathodes communes pour circuits de signalisation

Le module test lampes à diodes cathodes communes 2950132 est conçu pour les applications d’automatisation industrielle nécessitant une gestion claire des circuits de signalisation. Cette version intègre 14 diodes organisées en 7 paires avec cathodes communes et commande commune, ce qui en fait une solution adaptée aux architectures où plusieurs points lumineux ou états doivent être supervisés ou testés de façon structurée.

Configuration 7 paires avec commande commune pour intégration logique simplifiée

Sa configuration en 7 paires de diodes avec cathodes communes permet de regrouper efficacement les fonctions de test-lampes dans les ensembles de commande et d’interface. Cette architecture facilite l’intégration dans les systèmes où la mutualisation de la commande est recherchée, tout en conservant une lecture fonctionnelle cohérente des différents circuits raccordés. Pour l’intégrateur ou le mainteneur, cela aide à rationaliser le câblage logique autour des fonctions de contrôle visuel.

Compatibilité avec alimentation AC 250 V pour environnements industriels

Ce module fonctionne en courant alternatif avec une tension de service de 250 V AC, à 50 Hz comme à 60 Hz. Ce positionnement technique le rend pertinent pour les installations industrielles alimentées en tension alternative standard, en particulier dans les armoires et sous-ensembles d’automatisation où la continuité de la signalisation doit être traitée avec des composants adaptés à ce niveau de tension.

Bloc à diodes sans affichage LED pour fonctions dédiées de test

Ce modèle ne comporte pas d’affichage LED intégré. Il se concentre donc sur sa fonction de bloc à diodes pour test-lampes, sans ajouter d’indication visuelle locale sur le module lui-même. Ce choix convient aux montages où l’information de fonctionnement est déjà reportée sur les organes de signalisation du système, ou lorsqu’une conception sobre et strictement fonctionnelle est privilégiée dans le coffret.

Conception à 14 diodes pour la séparation et l’orientation des signaux

L’intégration de 14 diodes, en groupes de 2 avec cathode commune, permet d’orienter correctement les circulations de courant dans les circuits concernés et d’organiser les fonctions de test sans multiplier les composants discrets dans l’armoire. Pour le tableautier, cela représente un gain en lisibilité d’ensemble et une approche plus propre qu’un assemblage de diodes réalisé directement au câblage.

Format adapté aux ensembles d’interface et aux modules d’entrées sorties

Dans un environnement d’automatisation industrielle, ce module trouve naturellement sa place à proximité des interfaces de commande, des circuits de report d’état et des modules d’entrées/sorties. Il répond aux besoins des applications où la gestion des lampes, voyants ou circuits de signalisation doit être intégrée de manière ordonnée, avec une fonction clairement dédiée au test et à la structuration électrique des voies associées.

Choix pertinent pour maintenance, rétrofit et repérage fonctionnel

Ce module test lampes convient aussi bien aux opérations de maintenance qu’aux remplacements ciblés ou aux projets de rétrofit sur installations existantes. Sa désignation fonctionnelle claire et sa conception spécifique à la gestion de paires de diodes à cathodes communes facilitent l’identification du bon composant dans un ensemble technique. C’est un choix pertinent lorsque l’objectif est de conserver une architecture de signalisation lisible, rationnelle et directement exploitable en environnement industriel.
