Module test lampes à 16 paires de diodes 2954785

Module test lampes à 16 paires de diodes pour raccordement d’automatisme

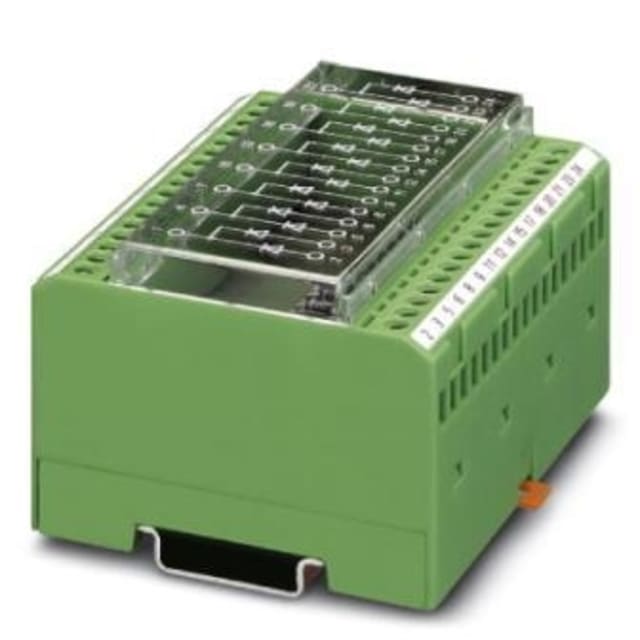

Ce module test lampes EMG 90-DIO 32M/LP est conçu pour les applications de raccordement d’automatisme nécessitant une gestion claire et structurée des signaux par diodes. Il s’agit d’un module à 16 paires de diodes avec cathodes en commun, adapté aux montages de test lampes et aux architectures de report d’état dans les environnements industriels. Son format de la gamme EMG facilite son intégration dans les ensembles de modules de raccordement PLC et les coffrets de commande.

Configuration à 16 paires avec cathodes en commun

La présence de 16 paires de diodes avec cathodes en commun permet de réaliser des fonctions de découplage et de regroupement de signaux dans des circuits de commande ou de signalisation. Cette configuration est particulièrement utile lorsque plusieurs informations doivent être reprises, orientées ou isolées logiquement dans un système d’automatisme, tout en conservant une implantation lisible dans l’armoire électrique.

Conçu pour les circuits AC jusqu’à 250 V

Le module est prévu pour une tension de service en courant alternatif, avec une alimentation compatible 250 V AC à 50 Hz et 250 V AC à 60 Hz. Cette plage d’utilisation le rend pertinent pour des montages de signalisation et d’interface en environnement industriel, lorsque le circuit de commande ou de test lampes fonctionne en tension alternative. Ce positionnement technique aide à sélectionner un composant cohérent avec des installations de commande déjà établies.

Solution adaptée aux fonctions de test lampes et de déclenchement commun

Ce modèle est destiné à des montages de test lampes avec déclenchement commun. Dans ce type d’application, il simplifie l’organisation du câblage en centralisant la fonction de distribution par diodes sur un seul module. Cela permet de gagner en clarté lors de la conception de la platine de commande, mais aussi lors des opérations de repérage et d’intervention sur les circuits de signalisation.

Intégration pratique sur rail dans les ensembles industriels

Le module appartient à une famille de composants pensés pour une intégration rationnelle dans les armoires et coffrets industriels. Son exécution de type bloc de diodes convient aux montages de raccordement où l’on recherche une implantation ordonnée entre automates, borniers, interfaces et organes de signalisation. Il trouve naturellement sa place dans les applications de câblage fonctionnel liées aux automatismes, aux reports d’état et aux logiques de commande auxiliaires.

Choix pertinent pour un câblage lisible sans affichage embarqué

Ce module ne comporte pas d’affichage LED intégré. Ce point est important pour les projets où la fonction attendue repose avant tout sur le traitement passif des signaux par diodes, sans besoin d’indication lumineuse directement sur le composant. Il convient donc aux installations dans lesquelles l’affichage, la supervision ou la signalisation visuelle sont gérés par d’autres équipements du système.

Un composant technique utile pour sécuriser le choix du bon module

Pour une boutique de matériel électrique industriel, ce module test lampes à 16 paires de diodes répond à un besoin précis : assurer une fonction de couplage par diodes dans les circuits d’automatisme et de signalisation AC. Sa conception orientée raccordement d’automatisme en fait un choix pertinent pour les tableautiers, intégrateurs et mainteneurs qui recherchent un module dédié à cette fonction, sans ajouter de caractéristiques inutiles au montage.
