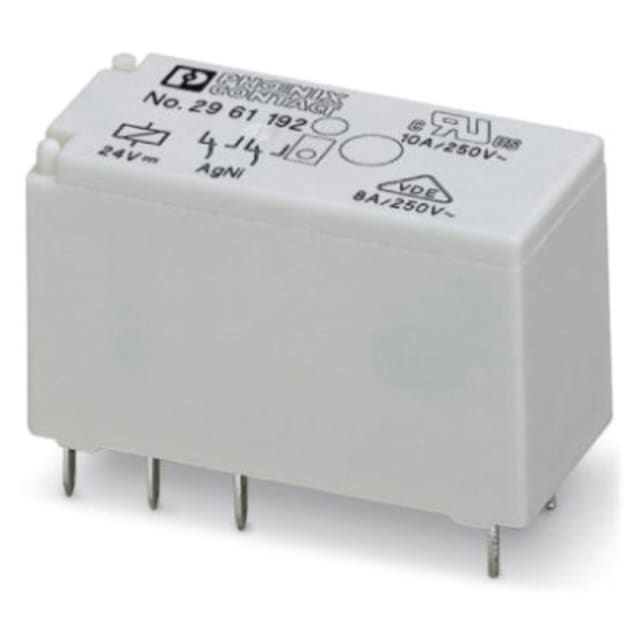

Relais de puissance miniature enfichable 2 inverseurs 2961192

Relais de puissance miniature enfichable pour commandes 24 V DC

Ce relais de puissance miniature enfichable est conçu pour les circuits de commande et d’interface nécessitant une commutation compacte en 24 V DC. Sa configuration à 2 inverseurs permet de gérer deux circuits de sortie au sein d’un format réduit, pratique dans les ensembles de commande, d’automatisme et de distribution électrique où l’encombrement compte autant que la lisibilité du câblage.

Configuration 2 inverseurs pour une commutation polyvalente

Avec ses 2 contacts inverseurs, ce relais convient aux fonctions de basculement, de report d’état, de séparation de commandes ou de gestion simultanée de plusieurs signaux. Cette architecture apporte davantage de souplesse qu’un simple contact NO ou NF, notamment pour les montages de relais de contrôle, d’asservissement ou d’interface entre organes de commande et charges.

Bobine 24 V DC avec faible consommation de commande

La commande s’effectue en 24 V DC, avec un courant nominal d’environ 17 mA, ce qui facilite son intégration dans de nombreux circuits de pilotage. La plage de tension de commande indiquée de 15,6 à 59,52 V DC apporte une bonne compatibilité avec les environnements de commande en courant continu. Le fonctionnement monostable et non polarisé simplifie également la mise en œuvre dans les applications classiques d’armoire et de tableau.

Format miniature adapté aux implantations denses

Grâce à ses dimensions compactes de 12,7 mm de largeur, 29 mm de hauteur et 15,7 mm de profondeur, ce relais trouve facilement sa place dans les montages où l’espace disponible est limité. Son format miniature est particulièrement intéressant pour les tableaux, coffrets et interfaces de commande recherchant une densité d’intégration élevée sans complexifier l’organisation interne.

Raccordement enfichable pratique pour maintenance et remplacement

Sa conception enfichable avec raccordement de type plug/solder permet un remplacement rapide du relais lorsqu’il est installé sur son support compatible. Ce principe est apprécié en maintenance, car il évite de reprendre l’ensemble du câblage lors d’une intervention. Le produit est fourni sans socle, ce qui permet de sélectionner la base adaptée à l’architecture du montage et au niveau d’équipement souhaité.

Pouvoir de commutation adapté aux usages de commande et de puissance

Ce modèle accepte une tension de commutation jusqu’à 250 V AC/DC et un courant continu admissible jusqu’à 8 A, ce qui le rend pertinent pour de nombreuses fonctions de commande et de commutation de charges. Il prend également en charge un courant d’appel élevé sur courte durée, utile pour certaines charges au démarrage. Cette combinaison en fait un composant bien adapté aux interfaces entre automatismes, protections et circuits auxiliaires.

Caractéristiques utiles pour l’intégration en environnement technique

Le relais utilise des contacts simples à matériau AgNi et ne comporte ni LED intégrée, ni bornes amovibles, ni contacts guidés de force. Cette conception va à l’essentiel pour les montages recherchant une solution électromécanique compacte et directe. Il convient ainsi aux professionnels qui souhaitent intégrer un relais de puissance miniature 2 inverseurs dans un ensemble maîtrisé, avec des caractéristiques claires et une implantation rationnelle.
