Module à relais prééquipé Push-in 2903334

Module à relais prééquipé Push-in pour interface de commande 24 V DC

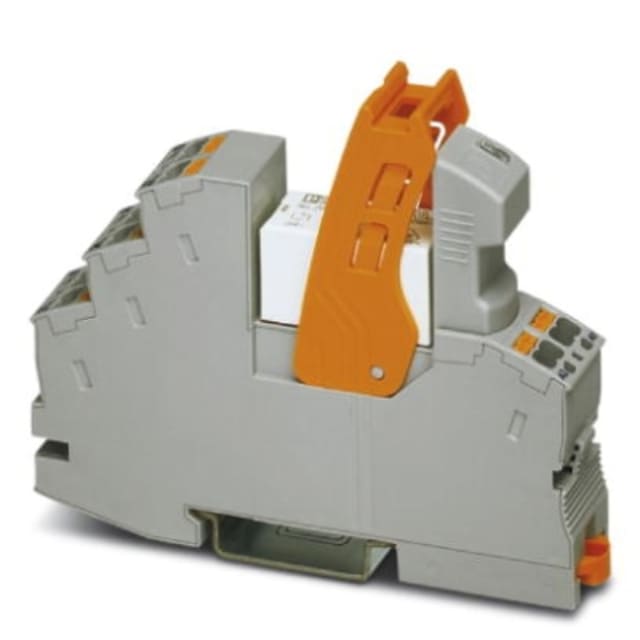

Ce module à relais prééquipé Push-in est conçu pour l’interfaçage entre les circuits de commande et les circuits de puissance dans les armoires, coffrets et ensembles de distribution. Il intègre un socle, un relais de puissance enfichable, un module de signalisation et d’antiparasitage enfichable ainsi qu’un étrier de maintien. Cette configuration prête à installer permet de gagner du temps au montage tout en simplifiant le repérage et le remplacement en maintenance.

Raccordement Push-in pour un câblage plus direct en tableau

La technologie de connexion Push-in facilite l’insertion des conducteurs et accélère le câblage dans les applications industrielles et tertiaires. Ce type de raccordement est particulièrement adapté aux environnements où la densité de câblage impose une intervention propre et rapide. Le format étroit de 16 mm aide à optimiser l’espace disponible sur rail tout en conservant une implantation lisible dans le tableau.

Commande 24 V DC avec plage d’alimentation compatible automation

Le module fonctionne avec une commande en 24 V DC, avec une plage de tension de 19,2 à 33,6 V DC. Cette tolérance le rend adapté aux circuits de commande courants en automatisme, supervision, signalisation et pilotage d’équipements. Son courant nominal de 0,018 A limite la charge sur la commande, ce qui en fait une solution pertinente pour les sorties d’automates, interfaces de relais et circuits de découplage.

Deux contacts inverseurs pour des fonctions de commutation polyvalentes

Équipé de 2 contacts sous forme de commutateurs, ce module permet de gérer des fonctions de commutation souples dans les circuits de commande. Cette configuration convient aux besoins de report d’état, de séparation galvanique, de basculement de signaux ou de commande de plusieurs chemins logiques à partir d’un même ordre. Son fonctionnement monostable et polarisé répond aux usages classiques d’interface relais en environnement technique.

LED intégrée et module d’antiparasitage pour une lecture plus claire

La présence d’un affichage LED améliore le contrôle visuel de l’état de commande directement en façade, ce qui facilite les opérations de diagnostic et de mise en service. Le module intègre également une fonction d’antiparasitage au sein de l’ensemble préassemblé, utile pour une exploitation propre des signaux de commande et une meilleure lisibilité fonctionnelle dans les installations comportant de multiples interfaces.

Encombrement compact et montage adapté aux armoires électriques

Avec une largeur de 16 mm, une hauteur de 96 mm et une profondeur de 75 mm, ce module à relais trouve facilement sa place dans les armoires et coffrets où chaque millimètre compte. Son exécution complète avec socle évite de multiplier les composants à sélectionner séparément. Il convient ainsi aux réalisations demandant une solution compacte, ordonnée et rapide à intégrer sur rail dans les tableaux de commande et de distribution.

Protection IP20 et conception pensée pour l’intégration industrielle

Ce module bénéficie d’un indice de protection IP20, adapté à une installation dans une enveloppe électrique appropriée. Les bornes ne sont pas amovibles, ce qui oriente ce produit vers une intégration fixe et structurée dans l’armoire. Pour l’installateur comme pour l’exploitant, c’est une solution d’interface modulaire intéressante lorsqu’il faut combiner compacité, visibilité d’état et simplicité de raccordement dans les circuits de relais industriels.
