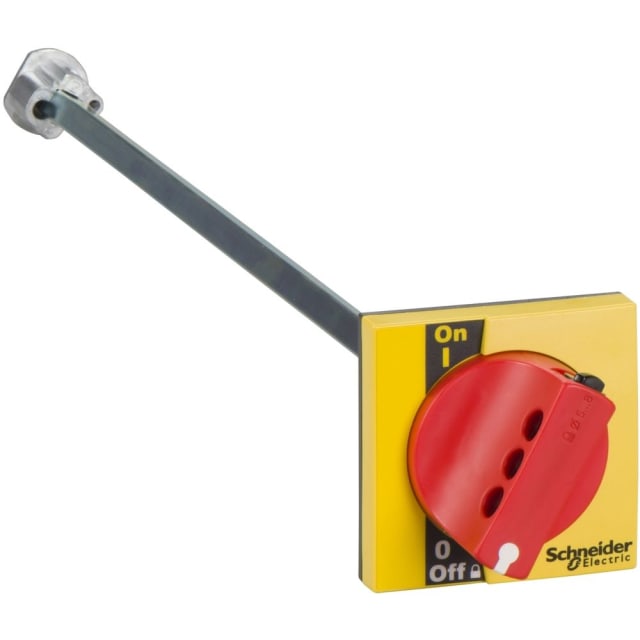

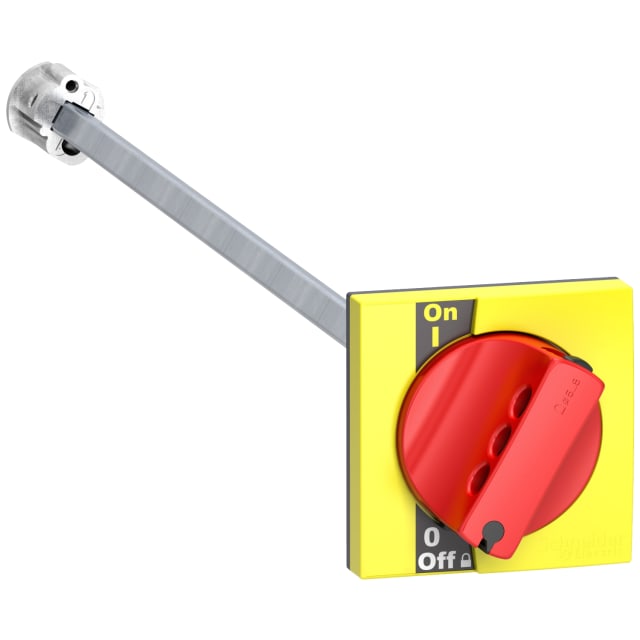

Poignée rotative prolongée avant INS40-160 LV428942
Poignée rotative prolongée rouge avec serrure à clé et verrouillage par cadenas, avec axe, adaptée à l’arrêt d’urgence et aux disjoncteurs de puissance compact Interpact INS/INV.
45.23€ HTVA
Poignée rotative prolongée avant pour commande en façade d’interrupteur-sectionneur
Cette poignée rotative prolongée avant est conçue pour la commande en face avant des interrupteurs-sectionneurs de la gamme Interpact INS/INV, pour les calibres INS40 à INS160. Elle permet de piloter un appareil installé en fond de coffret ou derrière une porte, tout en conservant une manœuvre accessible, claire et adaptée aux environnements de tableau électrique industriel.
Configuration rouge sur fond jaune adaptée aux fonctions d’arrêt d’urgence
Sa poignée rouge sur façade jaune répond aux usages de commande de sécurité et convient aux applications d’arrêt d’urgence. Cette présentation visuelle permet une identification immédiate de la commande en façade, ce qui facilite l’exploitation sur machine, armoire ou tableau de distribution lorsqu’une coupure rapide et visible est recherchée.
Version prolongée avec axe pour appareils montés en profondeur
Cette version prolongée est fournie avec axe, ce qui la rend particulièrement adaptée aux appareils installés à l’arrière du tableau. Elle apporte une solution pratique lorsque la profondeur d’installation ne permet pas une commande directe. L’utilisateur bénéficie ainsi d’une commande frontale déportée, sans devoir repositionner l’interrupteur-sectionneur dans l’enveloppe.
Compatible avec les interrupteurs-sectionneurs compacts de la série concernée
Cette poignée est prévue pour les appareils compacts de la série Interpact INS/INV dans la plage INS40 à INS160, en particulier pour les interrupteurs de charge compacts compatibles avec une commande rotative frontale. Elle convient aux configurations où l’on recherche une continuité de commande entre l’appareil de coupure et la porte du coffret, tout en évitant les confusions avec des accessoires destinés à d’autres familles ou à des disjoncteurs.
Protection de façade IP55 et résistance mécanique IK08
Une fois installée, cette commande avant offre un niveau de protection IP55 ainsi qu’une tenue aux chocs IK08. Elle est donc bien adaptée aux façades de coffrets et d’armoires soumises à la poussière, aux projections et aux sollicitations courantes en environnement technique. C’est un point important pour préserver une commande exploitable au quotidien sur des ensembles de distribution et de commande moteur.
Verrouillage en position arrêt pour sécuriser les interventions
La poignée peut être verrouillée en position OFF, ce qui facilite la consignation de l’installation pendant les opérations de maintenance ou d’intervention. Elle accepte également un verrouillage par cadenas, avec possibilité d’utiliser un à trois cadenas selon la configuration retenue. La présence d’une serrure à clé dans les caractéristiques renforce encore le contrôle d’accès à la manœuvre lorsque l’application demande une sécurisation complémentaire.
Un accessoire pertinent pour tableaux, protections et commande moteur
Dans une armoire industrielle, un coffret de distribution ou une application de variation et commande moteur, cette poignée rotative prolongée avant permet d’obtenir une commande visible, ergonomique et cohérente avec les exigences d’isolement. Elle convient particulièrement lorsque l’on souhaite réunir sur la porte du tableau la fonction de coupure, la lisibilité de l’état de commande et la possibilité de condamnation mécanique en position arrêt.
Documentation PDF
Caractéristiques techniques
| Avec serrure à clé | oui |
|---|---|
| Verrouillage par cadenas | oui |
| Couleur | rouge |
| adapté à un arrêt d'urgence | oui |
| Avec axe | oui |
| Avec blocage de redémarage | non |
| adapté à un disjoncteur | non |
| adapté à un disjoncteur de puissance interrupteur de charge compact | oui |
Produits de la même série que le produit consulté
Cette poignée rotative prolongée avant est-elle compatible avec les Interpact INS40 à INS160 ?
Oui. La référence LV428942 est bien donnée pour la commande rotative frontale des modèles Compact / Interpact INS40 à INS160.
La poignée permet-elle un verrouillage en position arrêt ?
Oui. Cette poignée rotative est prévue avec possibilité de verrouillage par cadenas et avec serrure à clé.
Cette poignée est-elle adaptée à une fonction d’arrêt d’urgence ?
Oui, elle est indiquée comme adaptée à un arrêt d’urgence, ce qui la rend pertinente pour les applications de coupure et consignation en façade.
Le produit est-il livré avec l’axe de commande ?
Oui. La fiche produit indique qu’il est fourni avec axe, ce qui facilite le montage sur l’interrupteur-sectionneur compatible.
Cette poignée bloque-t-elle le redémarrage de l’appareil ?
Non. La caractéristique « avec blocage de redémarrage » est indiquée à non ; il faut donc prévoir la logique de commande adaptée à l’installation.
Cette poignée convient-elle à un disjoncteur standard ?
Non. Elle n’est pas donnée pour un disjoncteur standard ; elle est destinée aux disjoncteurs de puissance de type interrupteur de charge compact compatibles de la série INS/INV.
