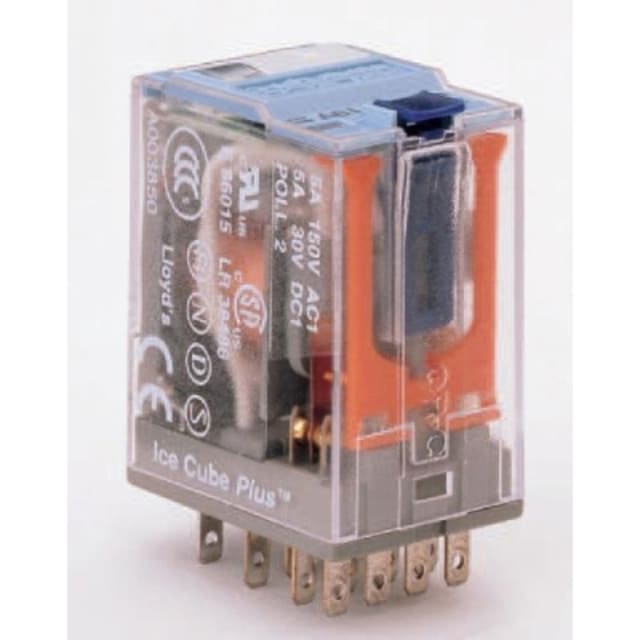

Relais 4 contacts inverseurs 24 Vcc LED C9-A41X/DC24V

Relais 4 contacts inverseurs 24 Vcc LED pour commande et interface

Ce relais 4 contacts inverseurs 24 Vcc LED est conçu pour les fonctions de commande, d’interface et de report d’état dans les tableaux électriques et automatismes. Son fonctionnement en courant continu 24 Vcc le rend adapté aux circuits de pilotage courants, tandis que sa configuration à 4 inverseurs permet de multiplier les possibilités de commutation sur un encombrement réduit.

Configuration 4 inverseurs pour une commutation polyvalente

Avec 4 contacts inverseurs, ce modèle permet de gérer plusieurs circuits de manière simultanée ou séparée selon l’architecture de l’installation. Cette configuration est particulièrement intéressante pour les applications de séparation de signaux, de basculement de contacts, d’asservissement ou de transmission d’informations entre organes de commande et équipements modulaires. Le relais fonctionne en monostable, ce qui convient aux usages classiques de commande électromécanique.

Bobine 24 Vcc polarisée avec affichage LED intégré

La bobine en 24 Vcc à polarisation définie convient aux installations de commande en courant continu demandant une alimentation précise. L’affichage LED intégré apporte un repérage visuel immédiat de l’état d’excitation du relais, ce qui facilite le contrôle lors du câblage, des essais et des interventions de maintenance. Ce point est particulièrement utile dans les armoires où la lecture rapide de l’état des composants améliore le diagnostic.

Format enfichable à broches pour intégration en embase

Le raccordement à broches indique un relais prévu pour une implantation enfichable sur socle compatible, ce qui simplifie son remplacement sans reprendre tout le câblage du support. Le produit est livré sans socle, ce qui permet de choisir l’embase adaptée à l’environnement de montage et aux besoins du tableau. Ce principe est apprécié dans les ensembles de distribution et de contrôle où la rapidité d’intervention et la modularité sont recherchées.

Calibre 5 A et contacts adaptés aux faibles niveaux de signal

Son courant nominal de 5 A répond aux besoins habituels de commutation dans les circuits de commande. La surface de contact dorée constitue un avantage pour les applications où la stabilité du contact est importante, notamment sur des signaux de faible niveau ou des circuits nécessitant une bonne continuité de commutation. Cette conception en fait un choix pertinent pour les fonctions d’interface entre automatismes, relais auxiliaires et équipements de contrôle.

Encombrement compact pour armoires et tableaux électriques

Avec une largeur de 21 mm et une hauteur de 28 mm, ce relais conserve un format compact facilitant son intégration dans des ensembles denses. Il s’intègre naturellement dans les armoires, coffrets et tableaux de commande où l’optimisation de l’espace reste essentielle. Son indice de protection IP40 correspond à un usage en environnement protégé, typiquement à l’intérieur d’une enveloppe électrique adaptée.

Un relais technique pour appareillage modulaire et distribution

Ce relais 4x inverseur 24 Vcc LED convient aux professionnels recherchant une solution claire pour les fonctions de commande dans l’appareillage modulaire, les relais de contrôle et les ensembles de distribution électrique. Sa combinaison entre alimentation 24 Vcc, visualisation LED, montage enfichable sur socle et 4 contacts inverseurs en fait un composant pratique pour concevoir des schémas de commande lisibles, évolutifs et faciles à exploiter.
