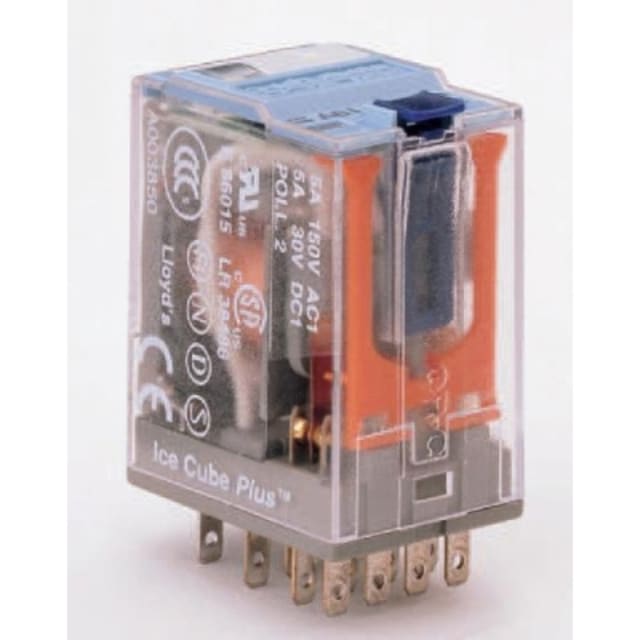

Relais 4 contacts inverseurs 230 V AC LED C9-A41X/AC230V

Relais d’interface 4 contacts inverseurs pour commande en 230 V AC

Ce relais C9-A41X/AC230V est conçu pour les fonctions d’interface et de commutation en environnement industriel. Il fonctionne avec une tension de commande de 230 V AC à 50 Hz et intègre 4 contacts inverseurs, ce qui permet de piloter plusieurs circuits à partir d’un même signal. Cette configuration 4 RT est particulièrement adaptée aux automatismes, aux armoires électriques, aux commandes auxiliaires et aux reports d’état nécessitant une commutation multiple dans un encombrement réduit.

Format enfichable pratique pour maintenance et remplacement rapides

Grâce à son raccordement à broches, ce relais se monte en version enfichable sur socle compatible. Ce principe facilite le câblage en atelier, le remplacement en maintenance et les interventions sans reprise complète de l’installation. Le produit est livré sans socle, ce qui permet de sélectionner séparément la base la plus adaptée à l’architecture de l’armoire ou du coffret. Dans une logique de maintenance industrielle, ce format reste très apprécié pour limiter les temps d’arrêt.

4 inverseurs 5 A pour une commutation polyvalente

Avec un courant nominal de 5 A, ce relais répond aux besoins courants de commutation de circuits de commande, de signalisation ou d’interface entre équipements. Ses 4 contacts inverseurs offrent une grande souplesse de câblage pour gérer plusieurs états, séparer des fonctions ou distribuer des ordres de commande sur différents départs. C’est un choix pertinent lorsque l’on recherche une solution compacte pour multiplier les possibilités de basculement sans ajouter plusieurs relais distincts.

Bobine AC monostable avec signalisation LED intégrée

Ce modèle utilise un entraînement monostable en tension AC, avec bobine non polarisée. Il revient donc à son état de repos dès la disparition de la commande, ce qui convient parfaitement aux logiques de commande classiques. La présence d’une LED intégrée apporte un repérage visuel immédiat de l’état d’activation du relais, un atout concret lors de la mise en service, du diagnostic de défaut ou du contrôle rapide en façade d’armoire.

Contacts dorés pour les circuits de faible niveau

La surface de contact en or constitue un avantage intéressant pour les applications de commande et de signal où la stabilité de contact sur faibles charges peut être recherchée. Ce type de finition est particulièrement utile dans les circuits d’interface, de retour d’information ou de transmission d’ordres, lorsque la qualité de commutation doit rester adaptée à des signaux de faible puissance tout en conservant la polyvalence d’un relais industriel enfichable.

Encombrement compact pour intégration en armoire

Avec des dimensions de 21 mm de largeur, 28 mm de hauteur et 37,5 mm de profondeur, ce relais s’intègre facilement dans les ensembles de commande où l’optimisation de place est importante. Son format compact permet de densifier les fonctions dans une armoire électrique ou un coffret industriel, sans compromettre l’accès aux composants lors du montage ou du remplacement. Il constitue ainsi une solution efficace pour les montages d’interface nécessitant plusieurs contacts dans un volume réduit.

Usage adapté aux interfaces industrielles et automatismes

Ce relais d’interface convient aux applications de pilotage d’entrées/sorties, de découplage entre automatismes, de répétition de contacts et de commande auxiliaire. Son indice de protection IP40 est adapté à une intégration dans un environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret. Pour l’installateur comme pour l’intégrateur, ce type de relais 4 contacts inverseurs 230 V AC LED répond à un besoin clair : disposer d’une commutation lisible, compacte et simple à maintenir dans les ensembles industriels.
