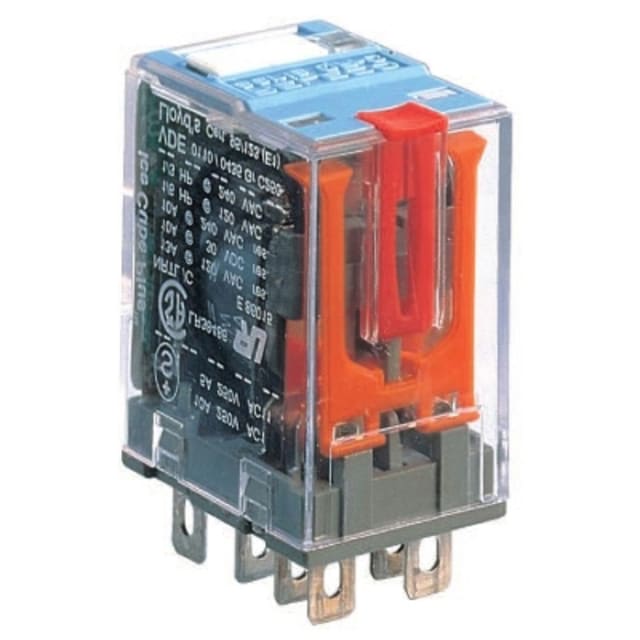

Relais 2 inverseurs 230 V AC avec LED C7-A20X/AC230V

Relais d’interface 2 inverseurs pour commande en 230 V AC

Ce relais C7-A20X/AC230V est conçu pour les fonctions d’interface et de commutation dans les environnements industriels. Il intègre 2 contacts inverseurs et une bobine en 230 V AC, ce qui en fait une solution adaptée pour piloter, transmettre ou isoler des ordres entre circuit de commande et circuit de puissance faible. Son fonctionnement monostable convient aux automatismes où le changement d’état doit suivre l’alimentation de la bobine de façon simple et directe.

Deux contacts inverseurs pour une commutation souple des circuits

Avec sa configuration 2 inverseurs, ce relais permet de gérer plusieurs logiques de commutation au sein d’un même composant : basculement de signaux, reports d’état, séparation de commandes ou changement de chemin électrique selon l’état de la bobine. Cette architecture est particulièrement utile dans les armoires de commande, coffrets industriels et ensembles d’automatisme où la compacité et la polyvalence des contacts sont recherchées.

Bobine 230 V AC avec plage de fonctionnement adaptée aux usages courants

La commande en courant alternatif 230 V est pensée pour les installations utilisant une alimentation standard de commande. La plage indiquée en 60 Hz de 184 à 253 V permet de répondre aux besoins d’exploitation sur réseaux AC dans des montages de contrôle, d’interface ou de relais auxiliaires. Ce format facilite l’intégration dans de nombreux schémas de câblage industriels sans recourir à une tension de commande spécifique.

Signalisation LED intégrée pour visualisation rapide de l’état

La présence d’un affichage LED apporte un repérage immédiat de l’activation de la bobine. Cet indicateur visuel est particulièrement utile lors du câblage, des essais de mise en service et des opérations de maintenance, car il permet de contrôler d’un coup d’œil l’état du relais sans instrumentation complémentaire. Dans une baie ou un coffret, cette lecture rapide améliore le confort d’intervention et la lisibilité fonctionnelle de l’installation.

Pouvoir de commutation 10 A pour circuits de commande et charges associées

Avec un courant nominal de 10 A, ce relais répond aux besoins de commutation rencontrés sur de nombreux circuits auxiliaires et applications de commande. Il peut être retenu lorsqu’une interface électromécanique est nécessaire entre l’automate, le bouton de commande, le contact de sécurité ou le dispositif de signalisation, tout en conservant une capacité de commutation cohérente pour des usages industriels classiques.

Connexion à languettes pour intégration rapide dans l’ensemble relais

L’exécution de raccordement électrique par connexion à languettes convient aux montages utilisant une implantation prévue pour relais enfichable ou support compatible. Ce principe simplifie le remplacement du relais dans les opérations de maintenance et favorise une mise en œuvre nette dans les équipements où la rapidité d’échange du composant est importante. Le produit est fourni sans socle, ce qui permet de l’associer au support adapté selon la configuration de l’installation.

Format compact pour armoires, interfaces et équipements industriels

Avec des dimensions de 21 mm de largeur, 28 mm de hauteur et 43 mm de profondeur, ce relais présente un encombrement réduit, bien adapté aux espaces techniques contraints. Son indice de protection IP40 correspond à un usage intégré dans un ensemble protégé, comme une armoire ou un coffret. Ce format compact facilite l’organisation des fonctions de relais d’interface dans les tableaux où chaque emplacement doit être optimisé.
