FT Fenêtre vitrée, 597x377x62 mm, pour AE armoires – 2760010

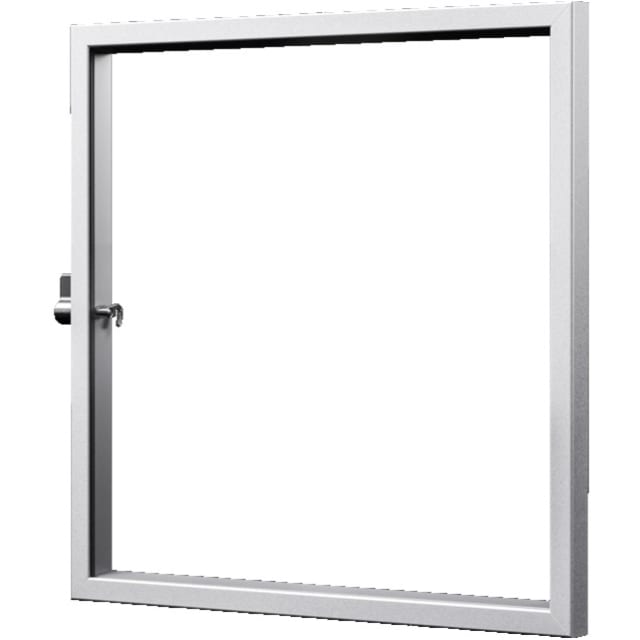

Fenêtre vitrée Rittal FT pour coffrets AX

La Rittal FT 2760010 est une fenêtre vitrée destinée aux coffrets électriques AX. Elle peut remplacer la porte d’un coffret compatible ou être montée sur une surface préparée. Son profil de 60 mm offre une profondeur utile pour visualiser et protéger des composants sans ouvrir l’enveloppe.

Cadre aluminium et vitrage acrylique

Le cadre est fabriqué en aluminium anodisé incolore, tandis que la partie transparente est en verre acrylique. Cette combinaison procure une vue directe sur les appareils installés. Le vitrage doit être protégé des rayures et nettoyé avec un produit compatible, sans solvant susceptible d’attaquer l’acrylique.

Dimensions extérieures de 597 × 377 × 62 mm

La fenêtre mesure 597 mm de large, 377 mm de haut et 62 mm de profondeur. La surface visible atteint 537 × 317 mm, avec une profondeur maximale de 58 mm pour les composants. Ces cotes doivent être contrôlées avec l’implantation et la découpe avant toute modification.

Compatibilité avec les coffrets AX de 600 × 380 mm

Rittal indique une compatibilité avec les coffrets AX de 600 mm de large et 380 mm de haut, notamment les références 1039.000, 1339.000 et 1009.000. Le remplacement de porte nécessite les charnières prévues pour le coffret et le respect du gabarit de perçage du fabricant.

Protection IP54 avec poignée verrouillable

La fenêtre correctement installée atteint l’indice IP54 selon la CEI 60529. Elle est livrée avec une poignée en plastique et un insert de sécurité numéro 3524 E. Le maintien de la protection dépend du montage, des joints, de la découpe et du serrage prescrits dans la notice Rittal.
