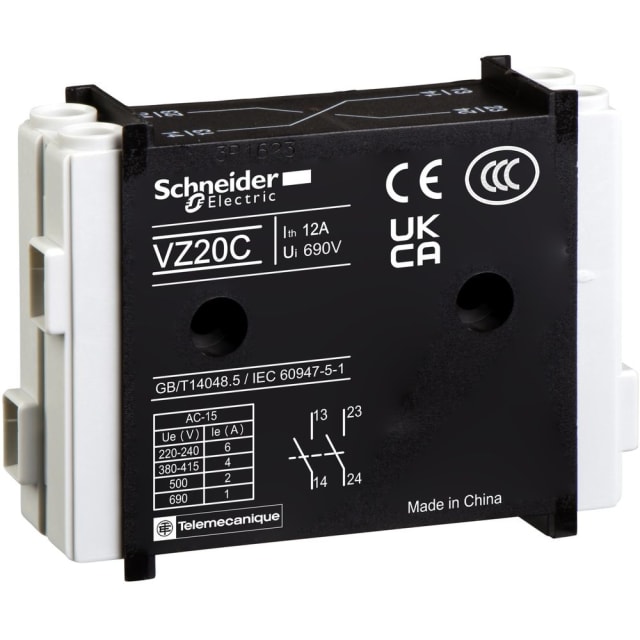

Bloc de contacts auxiliaires 1NO+1NF pour Vario VZ20C

Bloc auxiliaire prévu pour les interrupteurs-sectionneurs TeSys VARIO

Ce bloc de contacts auxiliaires 1NO+1NF est conçu pour compléter un appareil de la gamme TeSys VARIO, notamment les corps de sectionneur compatibles de la famille V0 à V6. Il permet d’ajouter une information de commande ou de retour d’état directement sur le côté de l’appareil principal, sans modifier l’architecture générale de l’ensemble. Pour une application sur Vario VZ20C, il constitue une solution adaptée lorsque l’on souhaite enrichir la fonction de signalisation ou d’asservissement dans une commande machine.

Configuration 1NO + 1NF pour les circuits de commande

La composition 1 contact à fermeture et 1 contact à ouverture permet de gérer simultanément deux informations complémentaires dans un circuit auxiliaire. Ce format est particulièrement utile pour le report de position, l’autorisation de marche, l’interverrouillage électrique ou le renvoi d’information vers un automate, un relais ou une chaîne de sécurité fonctionnelle hors contact de puissance. L’utilisateur bénéficie ainsi d’un montage compact, lisible et directement exploitable dans les logiques de commande industrielles.

Fonctionnement adapté aux séquences de commutation

Ce modèle correspond à un contact auxiliaire avec fermeture retardée du NO et ouverture avancée du NF. Ce comportement est recherché lorsque l’ordre de commutation doit être maîtrisé dans une séquence de commande, afin d’assurer une transition cohérente entre information d’ouverture et information de fermeture. Dans les ensembles Vario, ce principe facilite l’intégration dans des montages où la chronologie des contacts auxiliaires a une importance pratique pour la commande ou la signalisation.

Montage latéral intégrable pour un encombrement maîtrisé

Le bloc est de modèle intégrable avec montage adossable de côté. Il vient donc se fixer latéralement sur le corps compatible, ce qui simplifie l’ajout d’une fonction auxiliaire sans recourir à un accessoire séparé encombrant. Cette implantation latérale convient bien aux coffrets et armoires où la place utile doit être préservée, tout en conservant une implantation propre et cohérente avec l’appareillage de commande machine.

Raccordement à vis pour une connexion directe et nette

Le raccordement électrique à vis permet une connexion simple des conducteurs sur le bloc auxiliaire. Ce type de borne reste apprécié dans les environnements industriels pour sa clarté de câblage et sa bonne tenue dans les opérations de maintenance ou de remplacement. Il convient aux intégrateurs et tableautiers qui recherchent un appareillage facile à repérer, à câbler et à contrôler dans un ensemble de commande.

Calibre de service cohérent pour les fonctions auxiliaires

Le courant de service de mesure AC-15 est donné pour 6 A sous 230 V. Cette valeur oriente clairement le produit vers les fonctions de commande et de signalisation associées aux circuits auxiliaires, et non vers la coupure de puissance. Dans une armoire industrielle, ce bloc trouve donc naturellement sa place pour piloter des relais, voyants, contacteurs ou entrées de contrôle dans le respect de l’usage prévu pour un contact auxiliaire.

Un accessoire pertinent pour compléter un ensemble de commande machine

Dans une logique de conception d’ensemble, ce bloc de contacts auxiliaires permet d’étendre les possibilités d’un interrupteur-sectionneur TeSys VARIO sans changer d’appareil principal. Il répond à un besoin fréquent en automatisme et en matériel industriel : ajouter une information NO/NF au plus près de l’organe de commande. Pour l’installateur comme pour le mainteneur, cela facilite l’identification de la fonction et le choix d’un accessoire cohérent avec l’appareillage déjà en place.
