Interrupteur-sectionneur en coffret 20A 3P VCF0GE

Interrupteur-sectionneur en coffret 20A 3P pour coupure principale et arrêt d’urgence

Conçu pour les fonctions de sectionnement et de sécurité, cet interrupteur-sectionneur en coffret 3 pôles TeSys VARIO associe une commande rotative visible, un boîtier prêt à poser et une utilisation adaptée comme interrupteur principal ou dispositif d’arrêt d’urgence. Sa configuration 3P, son calibre 20 A et sa tension d’utilisation jusqu’à 690 V en font une solution pertinente pour isoler efficacement une alimentation dans de nombreuses installations et applications moteur.

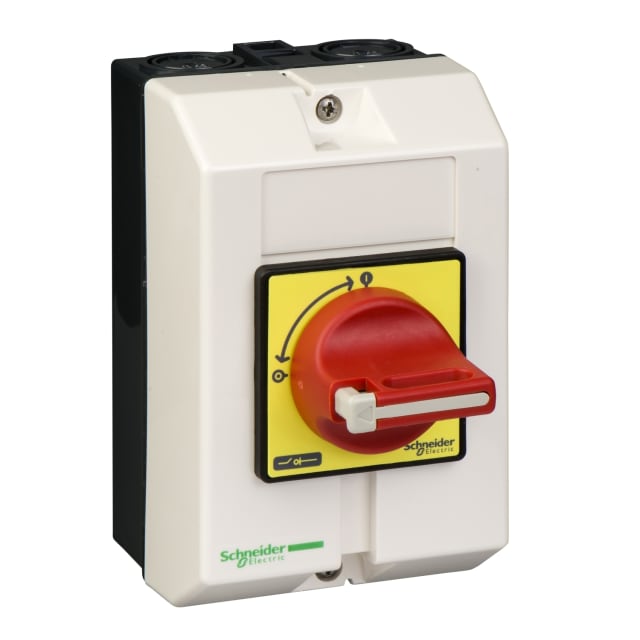

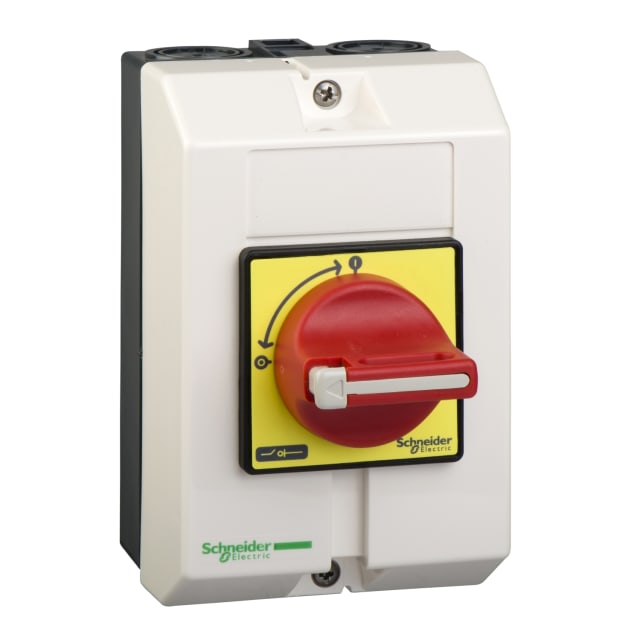

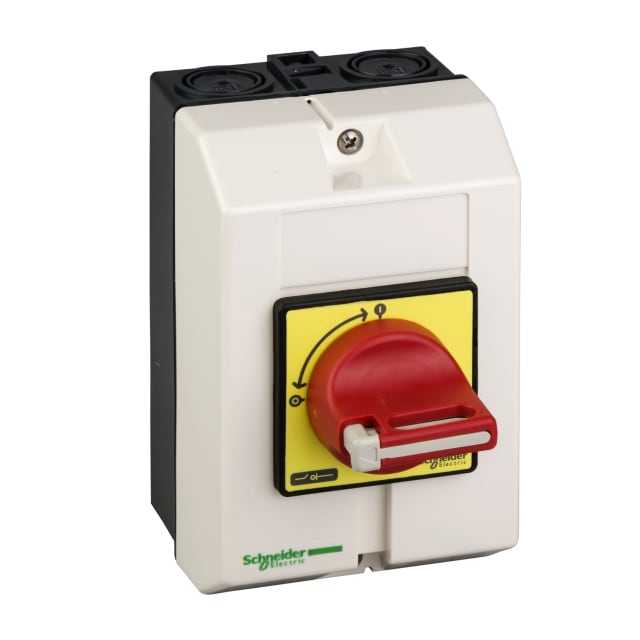

Commande rotative rouge avec repérage immédiat en situation d’arrêt

L’appareil est équipé d’un bouton rotatif rouge monté sur plastron jaune, une combinaison particulièrement lisible pour identifier la fonction de coupure. Cette exécution facilite la manœuvre locale et améliore la compréhension rapide de la commande sur machine, coffret ou zone technique. Le marquage visuel de la poignée répond à une logique d’exploitation claire lorsque l’on recherche une coupure franche, accessible et simple à verrouiller.

Boîtier IP65 pour installation en saillie dans les environnements exposés

Le coffret complet bénéficie d’un indice de protection IP65 en face avant, adapté aux environnements où poussières et projections imposent une protection renforcée. Le format compact facilite la pose en saillie, tout en conservant un encombrement mesuré pour les armoires, ateliers, locaux techniques ou lignes de production. Le couvercle et la conception du boîtier participent à une intégration propre lorsque la commande doit rester accessible sans exposer directement l’organe de coupure.

Pouvoir de coupure et aptitude aux applications moteur

Ce modèle est dimensionné pour une puissance de service de 5,5 kW en AC-3 à 400 V et jusqu’à 7,5 kW en AC-23 à 400 V, ce qui le rend adapté aux usages de sectionnement sur départs moteur ou circuits de puissance nécessitant une coupure de charge. Sa tension assignée de 690 V permet également une bonne polyvalence dans les architectures industrielles. Pour l’exploitant, cela signifie un appareil pensé pour la coupure d’isolement et la commande de sécurité, avec des performances cohérentes pour des circuits triphasés courants.

Verrouillage par cadenas pour sécuriser la consignation

Le dispositif est verrouillable, un point essentiel pour les opérations de maintenance, de consignation et de remise en sécurité de l’installation. Cette possibilité limite les remises sous tension intempestives pendant une intervention et renforce la maîtrise des accès à la commande. Dans une logique d’exploitation terrain, c’est un avantage concret pour séparer clairement phase de production et phase d’intervention.

Raccordement à vis et conception pratique pour le montage

L’interrupteur-sectionneur intègre un raccordement principal à vis, apprécié pour sa simplicité de mise en œuvre et son maintien mécanique. Sa conception en appareil complet dans un boîtier évite d’avoir à composer un ensemble à partir d’éléments séparés. Le montage frontal à 4 trous est prévu, ce qui facilite l’intégration lorsqu’une fixation directe et structurée est recherchée. Avec ses dimensions de 90 mm de largeur, 146 mm de hauteur et 131 mm de profondeur, il trouve facilement sa place dans une installation où l’espace doit rester maîtrisé.

Une solution TeSys VARIO claire pour les besoins de sectionnement local

Ce coffret de sectionnement se distingue par son positionnement très fonctionnel : un seul commutateur, aucun contact auxiliaire à gérer sur cette version, aucune motorisation intégrée, et une architecture centrée sur la coupure manuelle locale. Il convient particulièrement lorsque l’objectif est de disposer d’un organe de coupure robuste dans son usage, immédiatement identifiable et simple à exploiter pour la protection fonctionnelle d’un équipement, d’un départ ou d’une machine.
