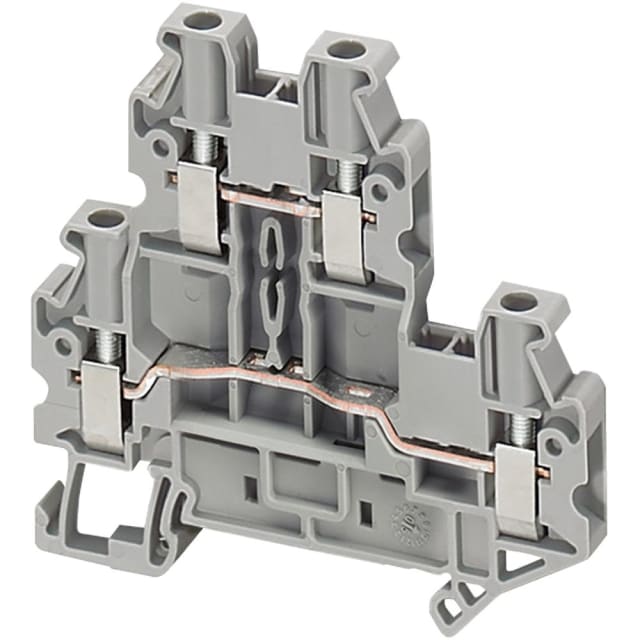

Bornier intermédiaire à vis 2 niveaux 2,5 mm² pour câblage compact sur rail DIN

Ce bornier intermédiaire à vis 2 niveaux 2,5 mm² de la gamme Linergy TR est conçu pour réaliser des raccordements de passage propres et lisibles dans les armoires, coffrets et tableaux. Son architecture à deux étages permet de concentrer davantage de connexions sur une largeur réduite, tout en conservant une organisation claire des conducteurs. C’est une solution particulièrement adaptée lorsque l’espace disponible sur rail DIN doit être optimisé sans complexifier le câblage.

Double niveau avec 4 points de connexion pour mieux organiser les départs

La conception double niveau avec 4 points de connexion facilite la répartition des conducteurs dans les ensembles de commande, d’automatisme et de distribution. Ce format permet de séparer plus facilement les circuits ou les potentiels sur un encombrement limité, ce qui simplifie la lecture du bornier et l’implantation dans les rangées de raccordement. Pour les installateurs, cela apporte un vrai gain de place dans les ensembles denses tout en gardant un repérage cohérent.

Raccordement à vis adapté aux conducteurs cuivre et aluminium

Le raccordement à vis convient aux conducteurs monofilares, multifilaires et à brins fins dans la plage de section 0,14 à 4 mm², avec prise en charge des conducteurs à brins fins avec gaine de 0,2 à 2,5 mm². Cette polyvalence permet d’utiliser le bornier sur de nombreuses configurations de câblage en atelier ou sur chantier. Le produit est annoncé comme compatible aluminium/cuivre, ce qui aide à répondre à des besoins de raccordement variés selon les conducteurs employés dans l’installation.

Capacité électrique adaptée aux circuits de commande et de distribution

Avec une section nominale de 2,5 mm², un courant de dimensionnement de 24 A et une tension de dimensionnement de 500 V, ce bornier intermédiaire répond aux usages courants de connexion dans les circuits de commande, de signalisation et de distribution interne. Il permet de sécuriser le passage des conducteurs dans un ensemble de câblage structuré, tout en conservant un format compact adapté aux borniers multipoints.

Montage simple sur rail DIN 35 mm dans les coffrets et armoires

Prévu pour un montage sur rail DIN 35 mm, ce bornier s’intègre facilement dans les châssis et enveloppes standards. Cette compatibilité simplifie l’assemblage des rangées de bornes et accélère les opérations de pose, de maintenance ou d’extension. Dans une armoire électrique, ce type de fixation permet aussi de conserver une implantation modulaire et évolutive, pratique pour les modifications de câblage ou l’ajout d’accessoires de repérage et de séparation.

Format fin de 5,2 mm pour densifier les rangées de bornes

Avec seulement 5,2 mm de largeur pour 65 mm de hauteur, ce bornier à vis 2 niveaux est pensé pour les implantations où chaque millimètre compte. Son faible encombrement permet de multiplier les points de connexion sur une même longueur de rail, ce qui le rend particulièrement intéressant pour les tableaux compacts, les coffrets techniques et les armoires de commande à forte densité de câblage.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique est associé à une plage de température de service de -40 à 130 °C, ce qui autorise l’utilisation du bornier dans des environnements techniques soumis à des contraintes thermiques importantes. Cette caractéristique le rend pertinent pour les équipements installés dans des zones où les variations de température exigent des composants adaptés au fonctionnement en continu et aux conditions d’exploitation soutenues.

Un bornier gris Linergy TR pour un câblage propre, lisible et rationnel

Sa finition grise s’intègre naturellement dans les ensembles de raccordement standards et favorise une présentation homogène des rangées de bornes. Ce bornier intermédiaire Linergy TR convient aux professionnels recherchant un appareillage de connexion à vis compact, double niveau et simple à intégrer dans une logique de câblage rationnelle. Il constitue un choix pertinent pour structurer les liaisons internes d’un coffret tout en améliorant l’occupation de l’espace disponible.
