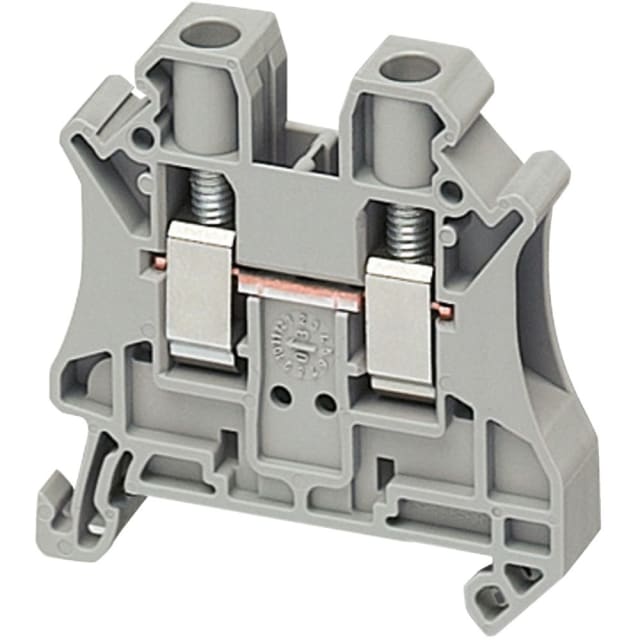

Bornier traversant à vis 6 mm² gris Schneider NSYTRV62

Bornier traversant à vis 6 mm² pour raccordement sur rail DIN 35 mm

Le bornier traversant à vis 6 mm² gris Schneider Linergy TR est conçu pour assurer un raccordement simple, net et structuré dans les armoires, coffrets et tableaux électriques. Son montage par encliquetage sur rail DIN 35 mm facilite l’intégration dans les ensembles de distribution et de commande, tout en conservant une implantation propre et lisible pour les opérations de câblage.

Connexion à vis adaptée aux conducteurs cuivre et aluminium

Ce bornier 1 étage à 2 points de connexion utilise un raccordement à vis sur les deux côtés, apprécié pour les installations nécessitant un serrage mécanique direct et une bonne tenue des conducteurs. Il accepte les conducteurs monofiliaires, multifilaires et souples dans une plage de section étendue, avec compatibilité aluminium/cuivre selon les données produit. Cela en fait une solution pratique pour de nombreuses applications de câblage en environnement tertiaire, industriel ou pour la fabrication d’équipements.

Capacité de raccordement jusqu’à 6 mm² nominal avec large plage de sections

Prévu autour d’une section nominale de 6 mm², ce bornier permet de raccorder des conducteurs de 0,2 à 10 mm² en monobrin et multibrins, ainsi que des conducteurs souples avec ou sans gaine dans les plages indiquées. Cette polyvalence permet de gérer aussi bien des départs de commande que des liaisons de puissance modérée, sans multiplier les références dans le coffret. Pour l’installateur, cela signifie un choix plus souple lors de la préparation et de l’organisation du câblage.

Tenue électrique élevée pour les circuits de distribution et de commande

Avec un courant de dimensionnement de 41 A et une tension assignée pouvant atteindre 1000 V, ce bornier traversant répond aux besoins des ensembles où la compacité doit rester compatible avec de bonnes performances électriques. Il convient particulièrement aux lignes de passage, de répartition ou d’interconnexion dans les tableaux et armoires, lorsque l’on recherche une borne traversante claire à identifier et cohérente avec une architecture de câblage sur rail.

Format compact pour optimiser l’implantation des borniers

Sa largeur de 8,2 mm et sa hauteur de 47,5 mm permettent de construire des rangées de borniers denses sans sacrifier l’accessibilité de la connexion à vis. Ce format est intéressant pour les coffrets où chaque millimètre compte, notamment dans les ensembles de commande, les armoires OEM et les tableaux de distribution auxiliaire. La teinte grise facilite en outre le repérage visuel dans une composition de borniers mêlant fonctions traversantes, neutres, terre ou accessoires de pontage et de repérage.

Corps isolant thermoplastique pour usage en ambiance technique exigeante

Le corps isolant en thermoplastique est associé à une plage de température de service de -40 à 130 °C, ce qui rend ce bornier adapté aux environnements techniques soumis à des contraintes thermiques marquées. Il peut ainsi être intégré dans des coffrets et armoires où les variations de température imposent des composants conçus pour conserver leurs caractéristiques d’utilisation sur une large amplitude, y compris dans des applications industrielles ou de contrôle-commande.

Solution Linergy TR pensée pour les tableautiers et fabricants d’équipements

Issu de la gamme Linergy TR terminals blocks de Schneider, ce bornier traversant s’intègre naturellement dans les ensembles de connexion et de câblage destinés aux tableautiers, intégrateurs et fabricants d’équipements. Il convient aux réalisations où l’on recherche une borne de passage à vis compacte, claire à câbler et facile à intégrer dans une chaîne d’accessoires de montage, de repérage et d’organisation des connexions au sein d’un coffret électrique.
