Contact auxiliaire et défaut pour disjoncteur GV2 GVAD1010

Contact auxiliaire et défaut pour disjoncteur moteur GV2 et GV3

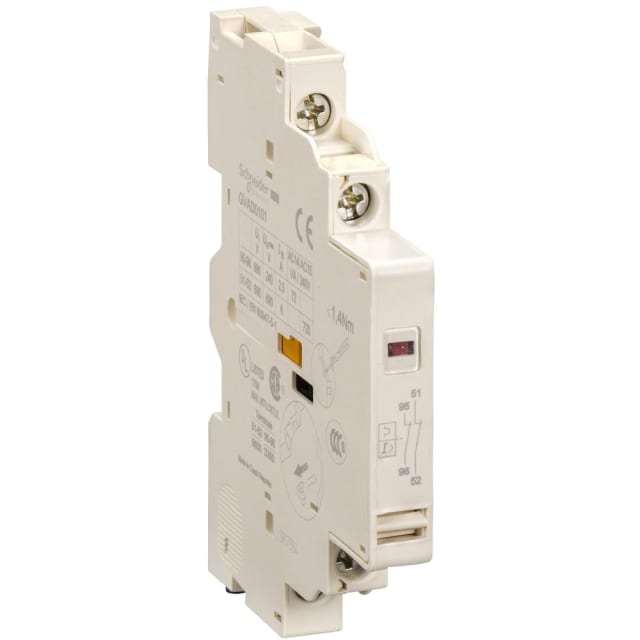

Le GVAD1010 est un contact auxiliaire latéral conçu pour compléter un disjoncteur moteur des gammes GV2 et GV3. Il ajoute une double fonction de signalisation directement sur l’appareil : un contact auxiliaire instantané pour le report d’état et un contact dédié au défaut pour remonter une information de déclenchement. Cette configuration est particulièrement adaptée aux tableaux électriques, armoires de commande et installations où la remontée d’information vers une signalisation, un automate ou un circuit de commande est nécessaire.

Double information utile pour le pilotage et la signalisation

Ce bloc intègre 2 contacts à fermeture, dont un utilisé pour la signalisation de défaut. Il permet ainsi de distinguer une information d’état instantanée et une information liée au déclenchement, ce qui simplifie l’exploitation des circuits de commande et de supervision. Pour l’intégrateur comme pour le mainteneur, ce type d’accessoire facilite le report d’information sans ajouter de montage complexe autour du disjoncteur moteur.

Montage latéral adossable pour une intégration propre

Le produit adopte un montage adossable de côté, prévu pour venir se fixer sur le côté gauche du disjoncteur compatible. Son exécution embrochable permet une mise en place simple sur l’appareil, tout en conservant un ensemble compact dans le coffret. Cette implantation latérale est intéressante lorsque l’on souhaite enrichir les fonctions de signalisation sans modifier l’architecture principale du départ moteur.

Raccordement à vis pratique en coffret électrique

Le raccordement électrique se fait par bornes à vis, une solution appréciée dans les environnements de câblage industriels et tertiaires pour sa simplicité de mise en œuvre. Ce mode de connexion convient bien aux opérations de câblage, de reprise ou de maintenance sur tableau. Il permet aussi une intégration cohérente avec les habitudes de câblage des départs moteurs et des circuits auxiliaires associés.

Caractéristiques électriques adaptées aux circuits auxiliaires

Ce contact auxiliaire et défaut est prévu pour les fonctions de commande et de signalisation, avec un courant de service de mesure AC-15 de 3,3 A sous 230 V. Le contact auxiliaire instantané est donné pour un fonctionnement jusqu’à 6 A en courant alternatif et jusqu’à 6 A en courant continu selon les conditions prévues par le fabricant, tandis que le contact de signalisation de défaut est dimensionné pour des usages de report d’information dédiés. Ces données en font un accessoire pertinent pour piloter des relais, voyants, entrées d’automate ou circuits de commande auxiliaires selon le schéma de l’installation.

Compatibilité pensée pour les départs moteurs TeSys Deca

Issu de la série TeSys Deca en frame 2, ce bloc auxiliaire s’intègre dans l’environnement des disjoncteurs moteurs GV2 et GV3. Pour l’acheteur, cela sécurise le choix lorsqu’il faut ajouter une fonction de report sur un départ moteur existant sans changer l’appareil principal. C’est une solution cohérente pour enrichir un ensemble de protection moteur avec une information exploitable en façade, en supervision ou dans une logique de commande.

Un accessoire pertinent pour tableaux, protections et distribution électrique

Dans une application de distribution électrique ou de protection moteur, ce contact auxiliaire et défaut apporte une vraie valeur d’usage : meilleure lisibilité de l’état du départ, retour de défaut exploitable, et intégration directe sur le disjoncteur sans accessoire encombrant. Il convient particulièrement aux monteurs de tableaux, installateurs et services maintenance recherchant un accessoire spécifique, compact et clairement orienté vers la signalisation fonctionnelle du disjoncteur moteur.
