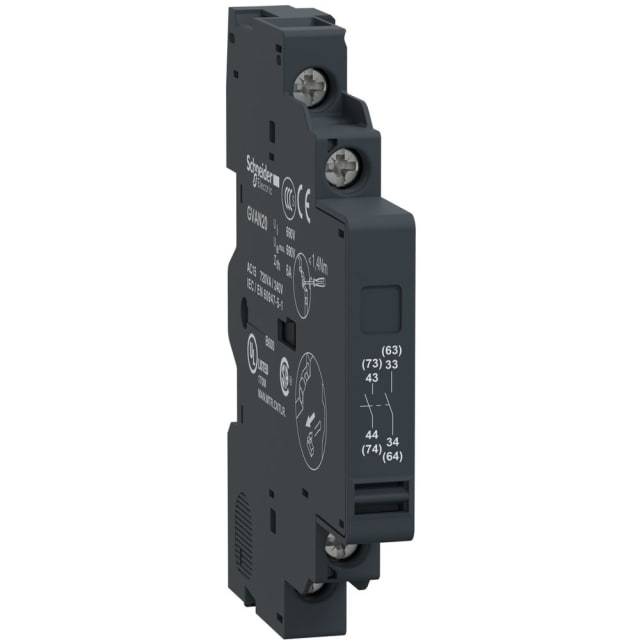

Contact auxiliaire 2 NO pour disjoncteur moteur GVAN20

Un contact auxiliaire 2 NO conçu pour les disjoncteurs moteur TeSys GV2 et GV3

Le contact auxiliaire 2 NO GVAN20 est un bloc additionnel destiné aux disjoncteurs moteur de la gamme TeSys Deca, notamment les références compatibles de type GV2 et GV3. Il permet d’ajouter deux contacts à fermeture instantanés pour remonter un état, piloter une information de commande ou intégrer un retour de signalisation dans une armoire électrique. C’est une solution adaptée lorsqu’il faut enrichir un départ moteur sans modifier l’architecture principale de protection.

Deux contacts à fermeture pour la signalisation et les automatismes

Avec sa configuration 2 NO, ce bloc auxiliaire répond aux besoins courants de signalisation de marche, de report d’état ou d’interface avec un circuit de commande. Les deux contacts à fermeture instantanés permettent d’exploiter l’information du disjoncteur moteur de façon simple et lisible dans un schéma d’automatisme, que ce soit pour un voyant, une entrée automate, un relais intermédiaire ou une logique de commande associée.

Montage latéral compact pour une intégration propre dans le tableau

Le GVAN20 se monte sur le côté gauche du disjoncteur moteur, dans une exécution adossable de côté. Ce format embrochable facilite l’ajout du contact auxiliaire sans encombrer inutilement le coffret. Cette implantation latérale est particulièrement intéressante dans les ensembles de distribution et de commande où l’optimisation de l’espace et la lisibilité du câblage sont essentielles.

Raccordement à vis pour un câblage net et accessible

Ce contact auxiliaire utilise un raccordement électrique à vis, une solution appréciée pour les interventions en atelier, en maintenance et en câblage de tableau. Le serrage par vis permet une connexion directe et pratique des conducteurs, avec une bonne accessibilité lors du montage. Pour l’installateur, cela simplifie l’intégration dans les circuits auxiliaires tout en conservant une mise en œuvre claire et ordonnée.

Caractéristiques électriques adaptées aux circuits de commande

Le GVAN20 est prévu pour les fonctions auxiliaires de commande et de signalisation, avec un courant de service mesuré AC-15 de 3,3 A sous 230 V. Il est également donné pour une utilisation jusqu’à 6 A en courant alternatif et jusqu’à 240 V en courant continu selon les configurations d’emploi du produit. Ces valeurs le rendent pertinent pour la majorité des circuits de report d’état et de commande associés aux départs moteurs basse tension.

Une extension pensée pour les ensembles de protection moteur

Dans un tableau électrique, ce bloc auxiliaire complète efficacement un disjoncteur moteur en ajoutant des possibilités de contrôle sans recourir à des accessoires plus encombrants. Il trouve naturellement sa place dans les applications de protection moteur, les coffrets industriels, les armoires de distribution technique et les ensembles de commande où il est nécessaire de récupérer l’état du départ pour une supervision ou une logique de fonctionnement.

Un choix précis pour éviter les erreurs de compatibilité sur chantier

Ce modèle appartient à la série TeSys Deca frame 2 et correspond à un bloc auxiliaire latéral à 2 contacts à fermeture, sans contact d’ouverture ni commutateur. Pour l’acheteur professionnel comme pour le tableautier, cette définition claire permet de sélectionner le bon accessoire lorsque le besoin porte spécifiquement sur un ajout de deux NO instantanés sur disjoncteur moteur compatible, sans confusion avec les versions frontales, mixtes ou à signalisation de défaut.
